摘要：通過分析現有RFID和WSN集成方式的優缺點，重點針對集成體系中的傳感器能源瓶頸問題和網絡節點任務分配需求,基于共存測控網絡構建原則，設計了一種融合無源RFID和WSN的網絡測控平臺，并分別介紹平臺中現場測控層、中間監控層和遠程服務層三層結構的構成、功能與實現方式，為研究新一代測控網絡技術提供指導依據。

關鍵詞：測控平臺；無源RFID；WSN

中圖分類號：TP273.5   文獻標識碼：A

1.  引言

近年來物聯網被視為全球經濟復蘇的技術引擎，世界上很多國家都在投入巨資建設物聯網環境。將RFID(Radio Frequenccy Identification)與WSN(Wireless Sensor Network)進行有機結合，不僅可以將物理世界與信息世界進行良好的融合，而且打破了傳統RFID系統設計模式，這為物聯網技術的擴展提供了契機[1]。目前比較有代表性的RFID與WSN集成方式有三種，分別為融合RFID及WSN基站的異構網絡體系架構、分布式智能節點(融合RFID閱讀器和WSN節點)組成的網絡體系架構和智能傳感器標簽(融合RFID標簽和WSN節點)組成的微型節點網絡體系架構，在任何一種WSID體系架構中，數據處理與能量供應都是主要考慮的問題。異構的網絡體系架構采用WSN與RFID系統異構的方式，把傳感數據和RFID數據最后匯聚到一個基站進行處理，需要完成大量復雜的工作，對基站處理要求非常高，而且兩條數據流不能有效的融合[2]；分布式智能節點網絡體系架構采用閱讀器傳感節點間通信形成自組織網絡，可以有效融合RFID數據和傳感數據，且閱讀器傳感節點可以對數據作預處理[3]；智能RFID傳感器標簽組成的網絡體系架構選用了集成了傳感器的RFID主動式標簽來構建一個多跳的自組織網絡，簡化了設備數量和網絡數據流，但不足之處在于需要采用外部電源為集成了傳感器的RFID主動式標簽供能[4]。在保證成本、網絡性能的前提下，如何有效地實現一種數據處理簡化、能量供應持久、網絡節點布置寬松的RFID/WSN協作的測控網絡模式將是一項非常有意義的研究工作。本文基于前期研究工作的基礎上[5]，設計了一種基于無源RFID和WSN的網絡測控平臺。

2. 基于無源RFID和WSN的網絡測控平臺架構

為了使所設計網絡測控平臺能夠充分發揮以WSN作為前端測控網路、以集成傳感器RFID采集物品相關信息的優勢，同時結合中間監控層和后端服務層的需要，必須對測控網絡進行總體規劃。通過前期實驗研究，可以確定如下構建基于無源RFID和WSN的網絡測控平臺時應該遵循的一些原則：①采用合適的WSN網絡協議，減低物理層和數據鏈路層的能量消耗；②構建傳感器節點時，注意傳感器供能的不連續性問題；③采用多跳的方法構建自組織網絡進行數據傳輸，簡化數據流；④整合傳感器數據和RFID數據，采用固定標準格式傳輸，對后臺數據管理的高效性有很大幫助；⑤根據不同網絡節點間的數據吞吐率合理劃分網段；⑥網絡的骨干傳輸通道可以采用高速交換機以減少傳輸延時，滿足部分節點、網段間傳輸時的高吞吐率需求。

基于上述的原則，設計一種基于無源RFID和WSN的網絡測控平臺，總體結構如圖1所示。

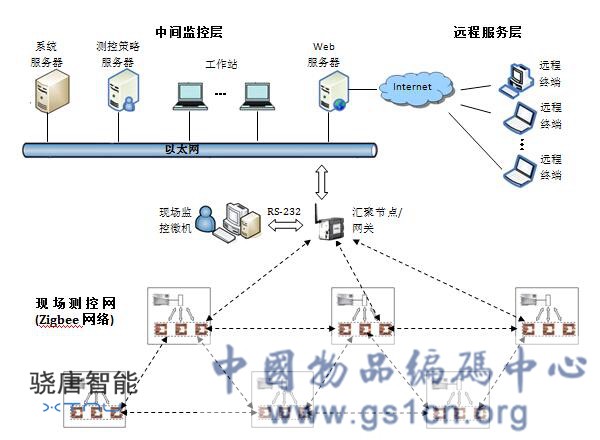

圖1 基于無源RFID傳感器標簽的網絡測控平臺

該平臺分成現場測控層、中間監控層及遠程服務層三層結構。現場測控層負責采集底層現場的數據并對數據進行預處理；中間監控層負責對現場測控層的設備進行測控策略調度以及測控數據的分析處理；遠程服務層可通過不同的網絡連接方式，在多種形式的遠程終端實現現場測控數據監測和遠程測控策略交互。考慮到工業生產過程對現場監控數據的實時性和可靠性需求，現場測控層采用Zigbee通信方式組建一個多跳的自組織WSN網絡，網絡中的節點集成了無源RFID標簽和多傳感器，分別負責采集物品信息和環境參量等。現場測控層與中間監控層通過網關進行連接，企業監控層采用以太網網絡，系統服務器存放各種數據庫等資源，并通過Web服務器與外界Internet相連。

3. 基于無源RFID和WSN的網絡測控平臺實現

3.1 現場測控層

現場測控層對測控數據的傳遞起著橋梁的作用，主要包括WSID節點、匯聚節點/網關、現場監控微機等，各組成單元在系統中承擔了不同的測控任務。

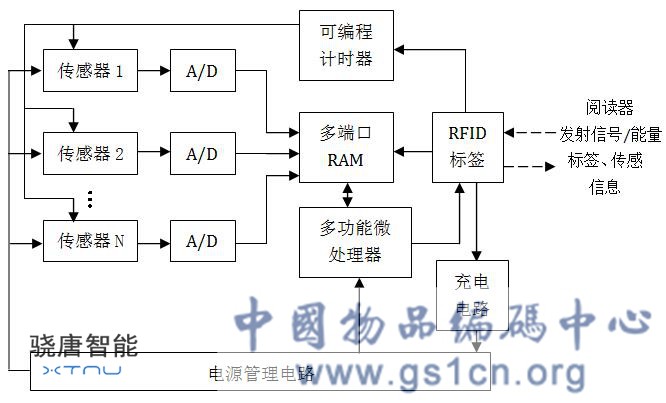

圖2  無源RFID傳感標簽

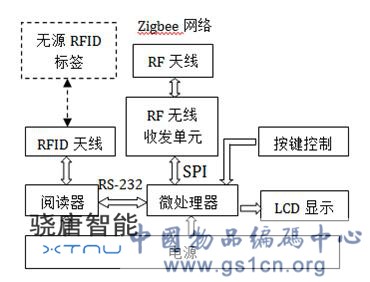

圖3  WSID節點

WSID節點是系統中現場數據采集和接收測控策略的前端設備，是現場測控層最關鍵的部分。其主要由兩大部分組成：第一部分為用于標簽通信的閱讀器模塊，另一部分為用于進行Zigbee網絡通信的Zigbee節點模塊。圖3展示了WSID節點內部的模塊關系，閱讀器模塊由微處理器、閱讀器、RFID天線、LCD顯示模塊、按鍵控制模塊、電源模塊等組成，閱讀器與微處理器間采用RS232連接方式，利用按鍵控制模塊可以現場控制閱讀器的工作方式，同時LCD顯示模塊對經微處理器處理后的閱讀器天線接收回來的信號進行顯示任務。閱讀器模塊可以對其功率允許范圍內的多個無源標簽節點進行激活、供能和讀取任務；Zigbee節點模塊由微處理器、RF無線收發單元、RF天線組成，微處理器通過SPI接口與Zigbee網絡節點中的RF無線收發單元相連，可以把感知數據和RFID識別信息上傳到Zigbee網絡中，實現遠程傳輸?shù)墓δ堋igbee節點作為自組織多跳網絡中WSID節點的關鍵模塊，能夠接受來自中間監控層的調度指令進行有規劃的網段通信。

Zigbee網間傳輸?shù)臄?shù)據主要為測控現場物品識別信息和周圍環境參量，該部分數據由無源RFID傳感標簽負責采集，并由WSID節點的閱讀器模塊激活標簽通信匯總數據。圖3展示了無源RFID傳感標簽的內部結構，標簽包括多類型傳感器、無源RFID標簽芯片、微處理器、RAM、充電電路、電源管理電路等。標簽工作的電能不是由電池供應的而是由閱讀器模塊發出的無線脈沖供應，來自閱讀器模塊的無線脈沖激活RFID標簽的同時提供足夠的能量給充電電路進行儲能，進而通過電源管理電路分配給標簽節點中的其他電路，實現傳感器網絡節點的無源持續供能要求，方便節點的管理。傳感器單元由一個可編程計時器控制，在電源管理電路能量允許的時間范圍內，傳感器都會獨立地對外部環境變量進行周期性的采集，系統采集到的原始數據經A/D轉換后會預先被儲存在多端口RAM中，在把感知數據和RFID識別信息發送回閱讀器前，微處理器會先把從儲存在多端口RAM中的數據進行處理后再通過標簽發送回閱讀器。在采用RFID無源標簽的能量傳輸技術以滿足傳感器節點的供能問題的研究中，為了滿足能量的持續供應和穩定，要求RFID閱讀器及標簽節點間保持相對穩定的物理位置。

現場測控網絡中的傳感和物品信息經過不同網段傳輸后，最終需要進行匯總分析。匯聚節點/網關負責接收來自Zigbee網絡中的匯聚信息，轉換網絡協議后，通過RS232發送信息給現場監控微機，或者通過以太網把信息發送給企業級監控層的中間設備，實現了現場設備和企業級監控層的直接通信。現場監控微機上運行測控軟件，為操作人員提供一個直觀的圖形化界面，通過RS232連接匯聚節點實現與各現場測控設備間的數據交換。對測控設備實現實時監測和現場直接控制，并提供測控參數的趨勢曲線記錄，為操作人員提供數據支持，同時通過監控系統向現場測控設備發送測控指令，協助各測控節點協同工作，保證系統的正常運行。

3.2 中間監控層

中間監控層位于現場測控層的上層，包括測控策略服器、系統服務器、工作站及Web 服務器等，負責現場層信息監控、現場測控策略設計調度。為實現上述功能，采用虛擬儀器技術進行中間監控層的邏輯設計，通過將測控模塊組態化，采用高級圖像語言實現測控策略的設計和更改[6]。

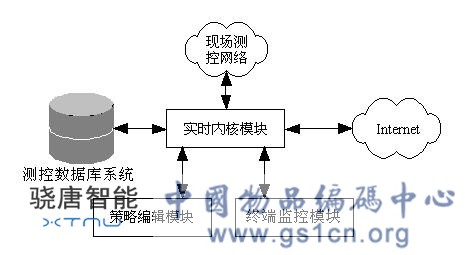

圖4 中間監控層結構

中間監控層軟件系統由策略編輯模塊、實時內核模塊、終端監控模塊和后臺數據庫系統組成，如內部關系如圖4所示。實時內核模塊作為數據信息路由，負責將測控現場的策略數據、現場數據轉發到各WSID節點、數據庫和終端。策略編輯模塊對現場每個測控設備進行唯一性模塊組態，并采用高級圖形語言生成和修改監控策略。終端監控模塊通過實時核心模塊取得現場測控數據和策略數據，實時進行可視化監控。

3.3 遠程服務層

遠程測控層構建在Internet框架上，在線提供現場測控參數的實時數據和歷史數據，用戶不管身處何處都可以方便地瀏覽測控現場的各種實時數據，了解現場的工作情況。遠程測控層框架主要由網絡服務器、網絡瀏覽器和遠程客戶終端組成[7]。網絡服務器采用JSP（Java Server Pages）技術搭建基于Client/Server模式的網絡服務平臺，提供HTTP網絡連接服務，支持基于XML的數據交換文檔，JSP服務器與后臺數據庫通過JDBC-ODBC接口進行連接。當遠程用戶訪問服務器時，遠程客戶端既可以采用普通的網絡瀏覽器，也可以是專用的終端軟件實現其它個性化服務。用戶通過瀏覽器可以訪問現場的實時測控數據及其趨勢圖，同時根據用戶的權限，可以更新或修改現場測控系統的測控策略，以滿足遠程測控的需求。

4. 結束語

RFID技術和無線傳感器網絡技術兩者的融合將會極大地推動物聯網的建設與發展，將是未來物聯網建設中重要內容之一。本設計平臺融合了RFID與WSN的優點，改善了RFID的傳輸距離限制問題，同時較好地解決了WSN網絡中的節點供能問題。將RFID與WSN網絡融合成WSID技術在物流、汽車檢測、智能交通以及資產追蹤等等行業將具有更加廣泛的應用前景。

參考文獻

[1]Tomás Sánchez López, Daeyoung Kimi, Gongzalo HuertaCanepa,KoudjoKoumadi.Integrating Wireless Sensors and RFID Tags into Energy-Efficient and Dynamic Context Networks[J].The Computer Journal,2009,52(2):240-267

[2]唐承佩,唐焯宜.一種基于RFID與WSN整合的異構網絡識別平臺[J].制造業自動化,2011,33(3):31-33

[3]L. Zhang and Z. Wang.Integration of RFID into wireless sensor networks:Architectures, opportunities and challenging problems[C]. Proceedings of the 5th International Conference on Grid and Cooperative Computing Workshops, 2006

[4] Xi Shi,Shijuan Su,QingyuXiong.The integration of Wireless Sensor Networks and RFID for pervasive computing[C].Proceedings of the 5th International Conference on Computer Sciences and Convergence Informantion Technology,2010

[5]LIU G X,HONG X B,XU J.Study on IP mode human-machine cooperated measurement controlling system of modern greenhouse[C].Proceedings of the first International Symposium on Test Automation & Instrumenation,2006:1246-1251

[6]劉桂雄，馮云慶，申柏華.現場總線與虛擬儀表技術相融合的發展新趨勢[J].傳感器技術，2002,7(21):59-61

[7]周欽河,劉桂雄,洪曉斌.應用決策集選播模式的SIP測控網絡負載均衡策略[J].光學精密工程,2010,18(11):2482-2488
