激光掃描線是這樣形成的，詳解一套基恩士條形碼便攜終端BT-500C【精華】
添加時間：2019-11-02 00:24:47
來源：
這是套基恩士BT-500C條碼便攜終端，也稱數據采集器，可用來采集條碼數據進行便捷的各種管理。
一般就叫它條碼掃描儀，只不過它是便攜式的。
先簡單介紹下條碼識別的基本常識：
條碼識別系統由條碼掃描器、放大整形電路、譯碼接口電路和計算機系統等部分組成。
由于不同顏色的物體，其反射的可見光的波長不同，白色物體能反射各種波長的可見光，黑色物體則吸收各種波長的可見光，所以當條碼掃描器光源發出的光照射到黑白相間的條碼上時，反射光照射到光電轉換器上，于是光電轉換器接收到與白條和黑條相應的強弱不同的反射光信號，并轉換成相應的電信號輸出到放大整形電路。白條、黑條的寬度不同，相應的電信號持續時間長短也不同。
再把模擬信號轉換成數字電信號，以便計算機系統能準確判讀．整形電路的脈沖數字信號經譯碼器譯成數字、字符信息．它通過識別起始、終止字符來判別出條碼符號的碼制及掃描方向。
通過測量脈沖數字電信號0、1的數目來判別出條和空的數目．通過測量0、1信號持續的時間來判別條和空的寬度．這樣便得到了被辯讀的條碼符號的條和空的數目及相應的寬度和所用碼制，根據碼制所對應的編碼規則，便可將條形符號換成相應的數字、字符信息，通過接口電路送給計算機系統進行數據處理與管理，便完成了條碼辨讀的全過程．
好了，主角上場，圖有點多，請耐心看完哦

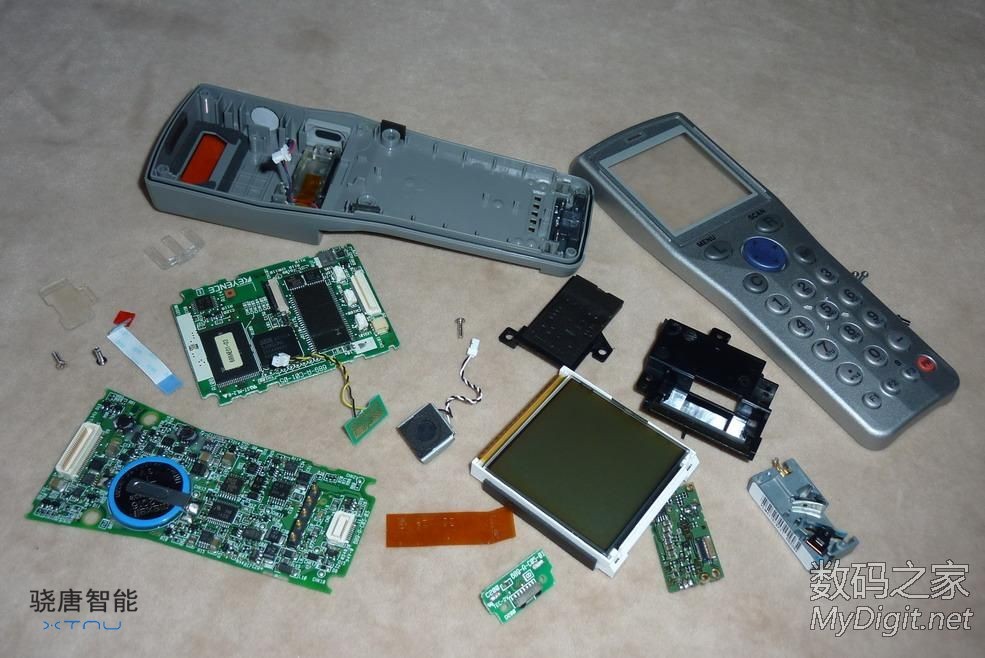

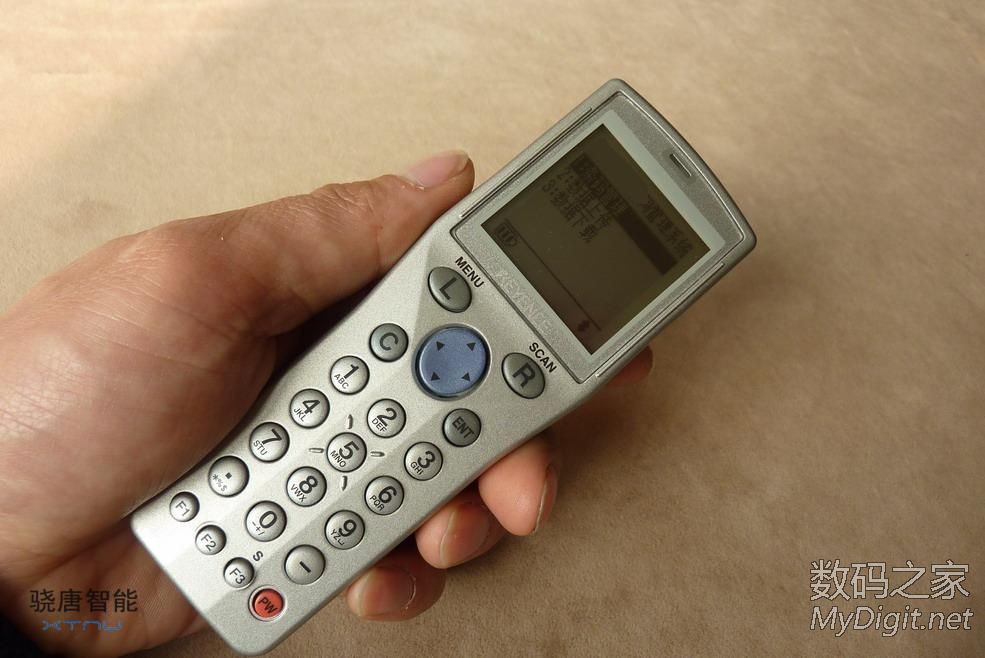

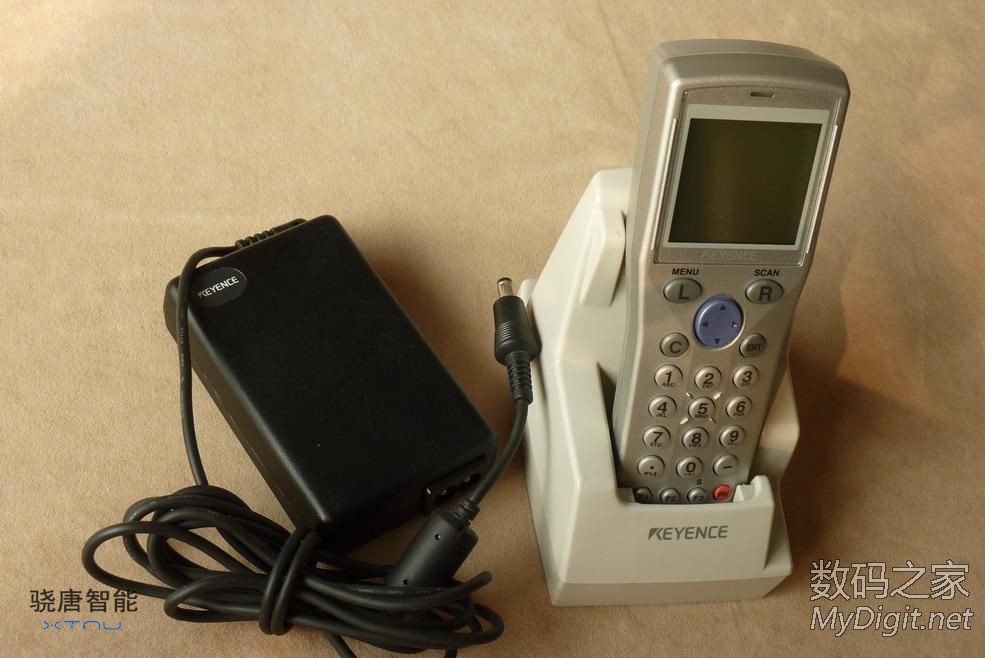

先拿手持開刀，型號BT-500C，中國制造

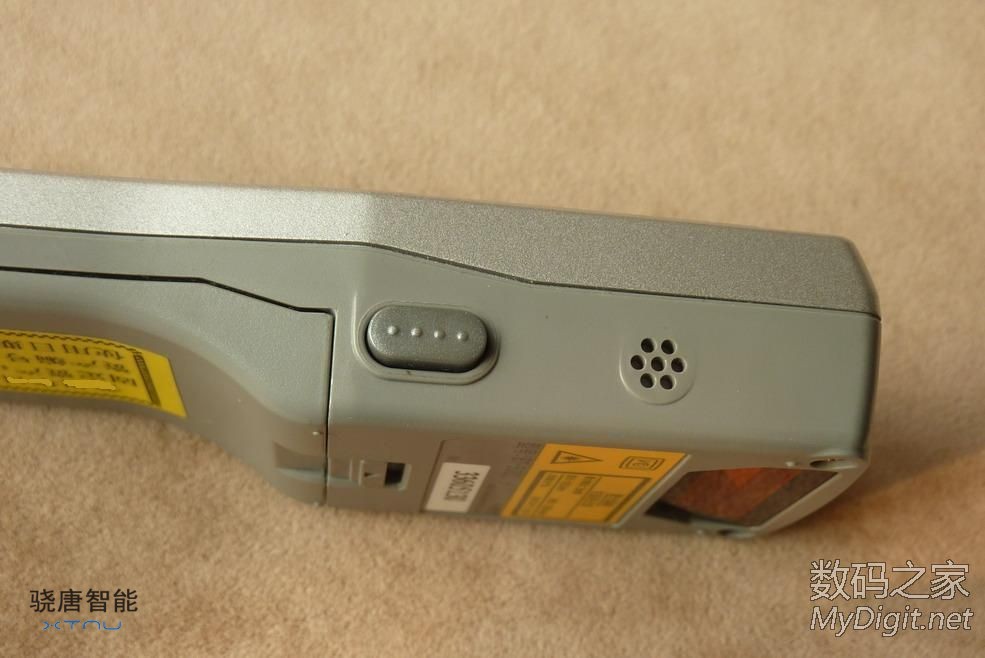

側面的掃描按鈕和蜂鳴器

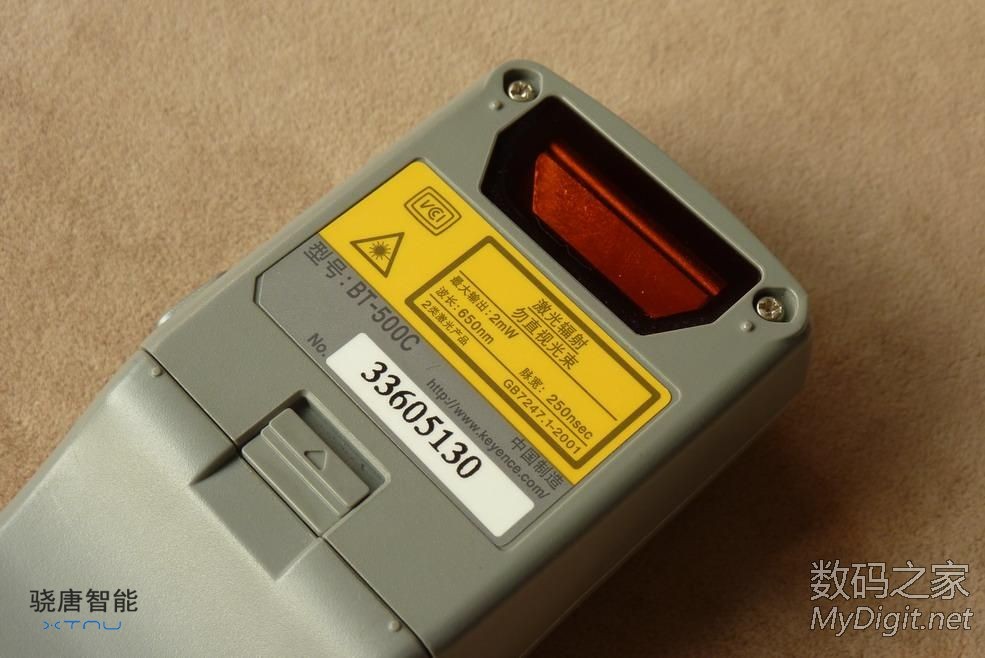

背后的銘牌和激光出入口

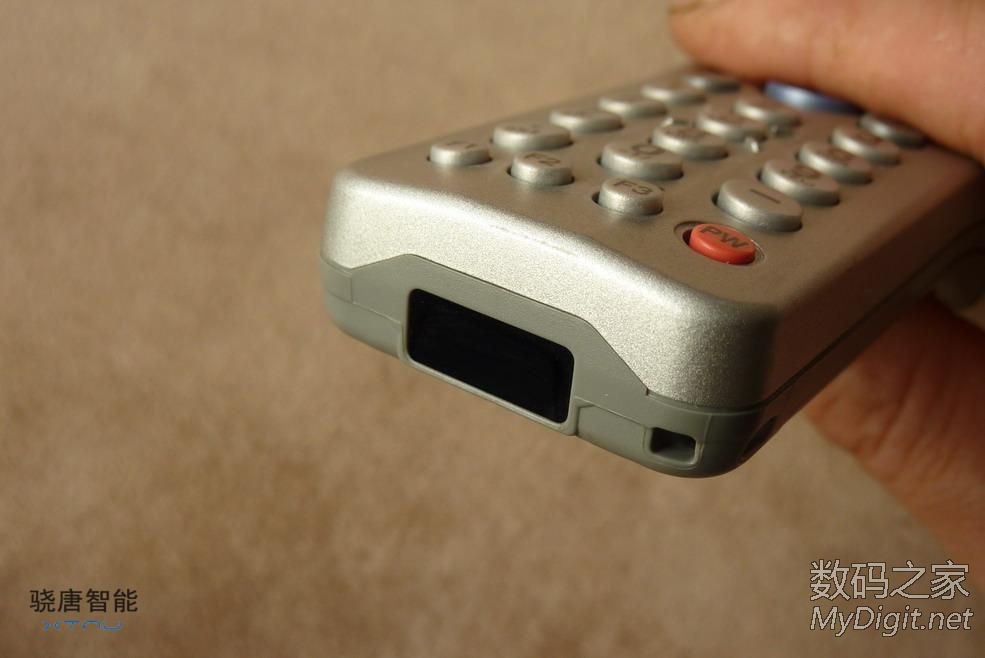

底部的紅外接口，用來和通訊底座進行數據交換

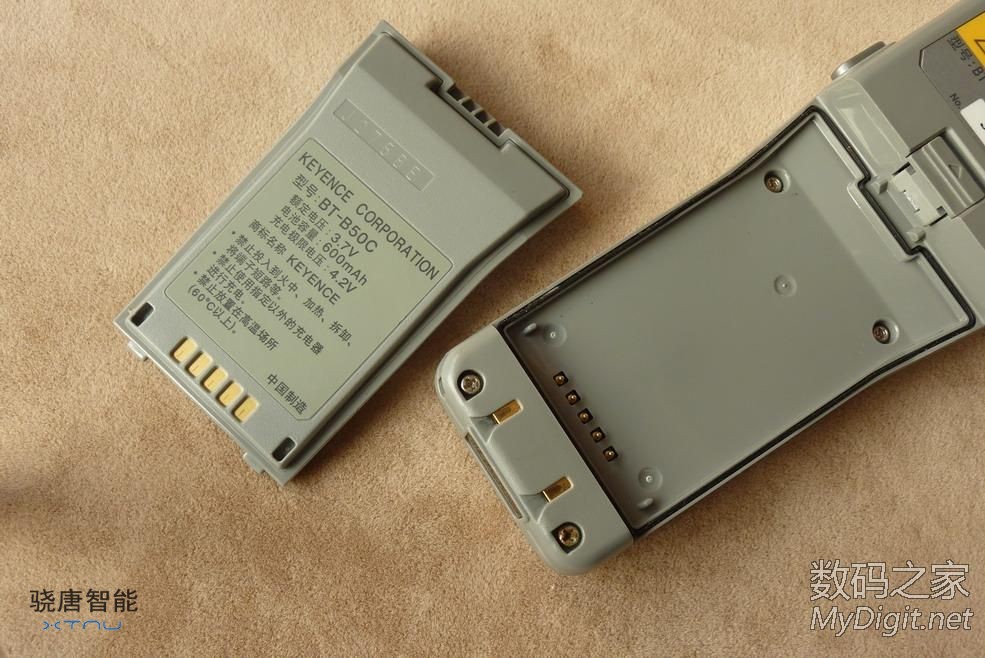

使用的電池，容量好像不大，不過持續工作時間還夠長的

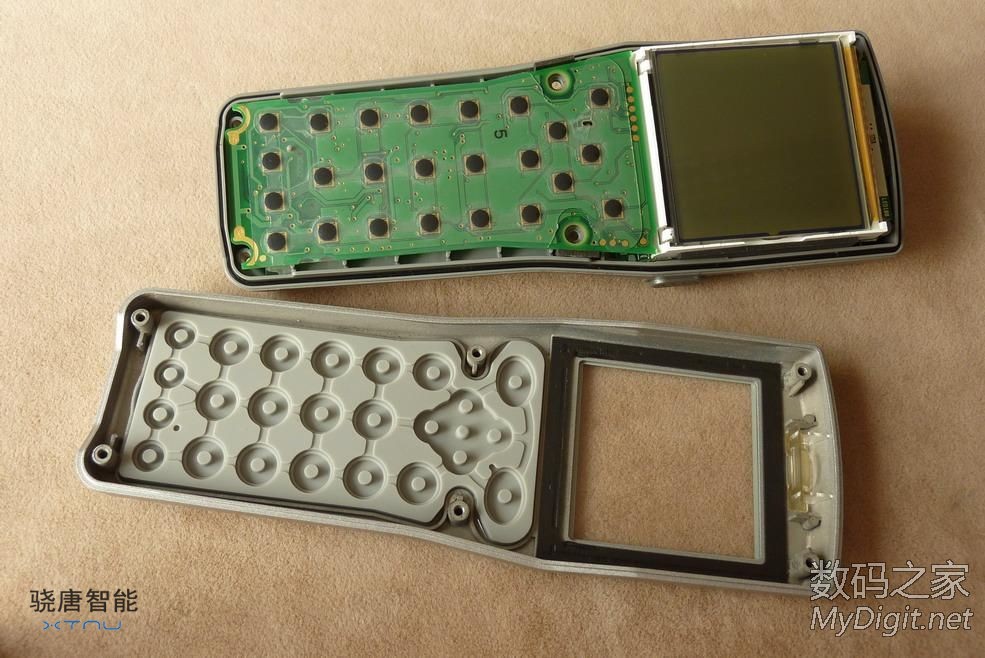

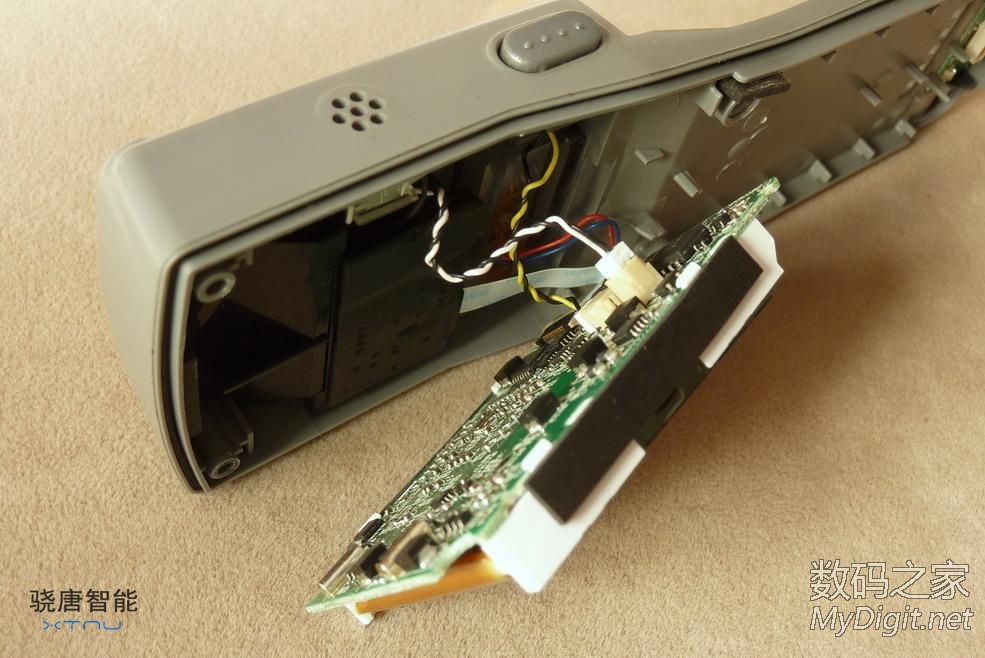

拆掉螺絲打開外殼

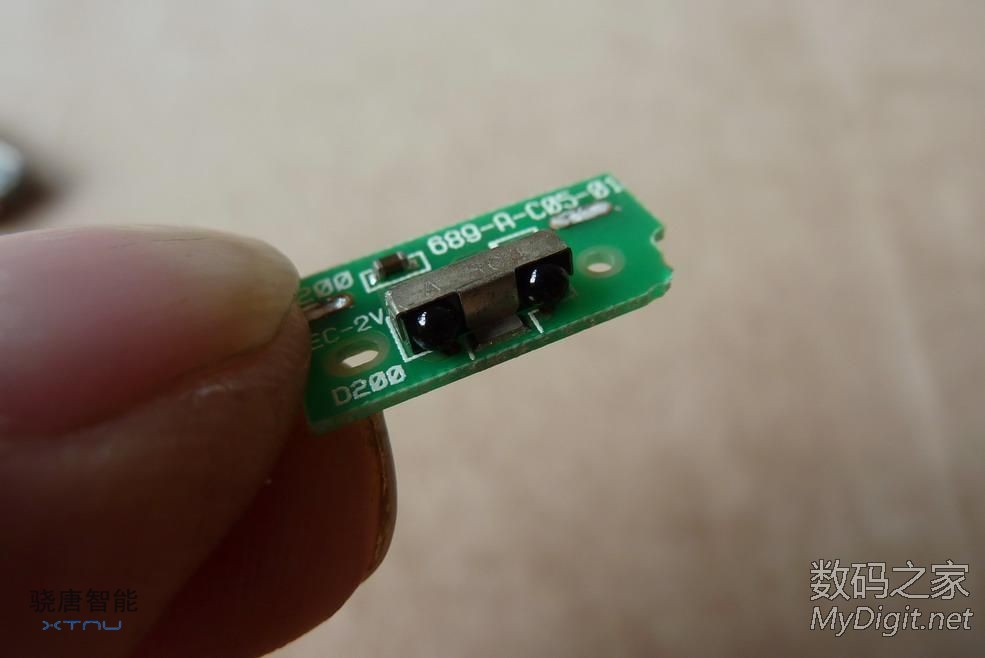

按鍵的板子是直接插在上面的，輕松拔下

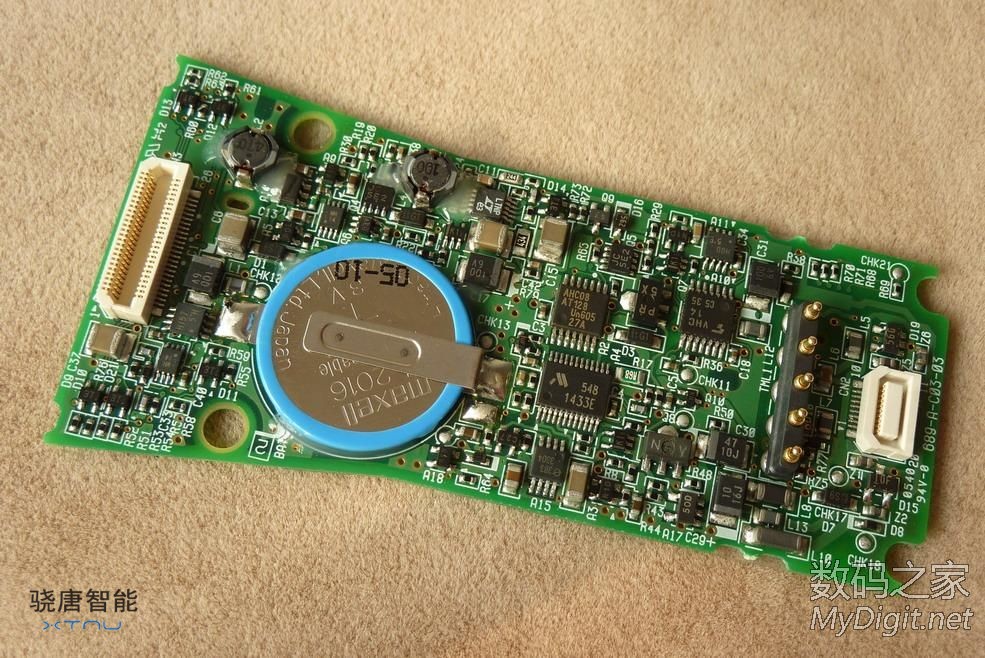

板子反面，好多元件啊，有顆3V記憶電池

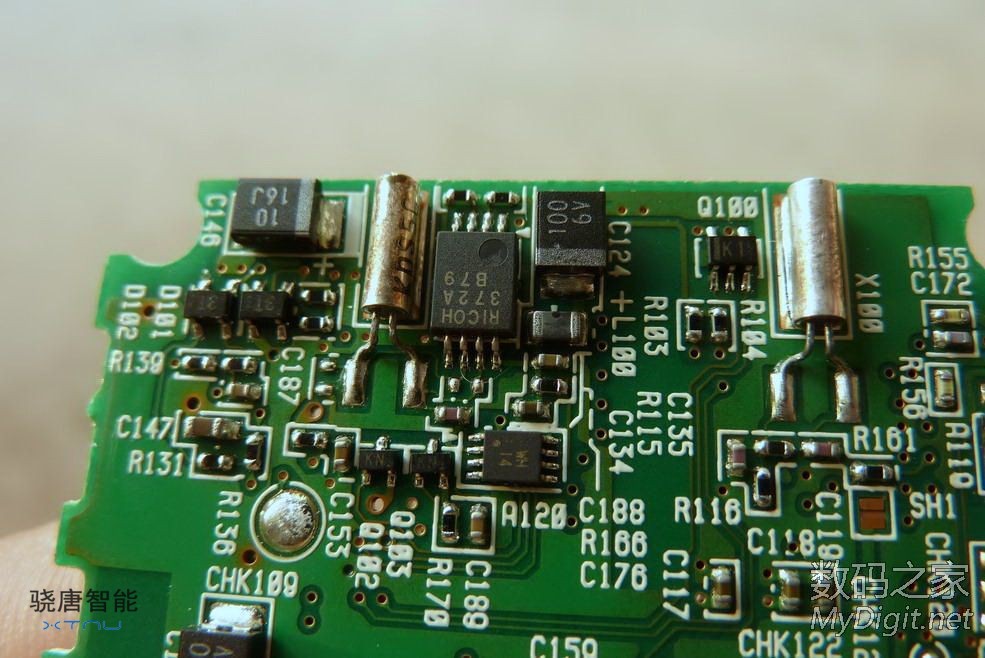

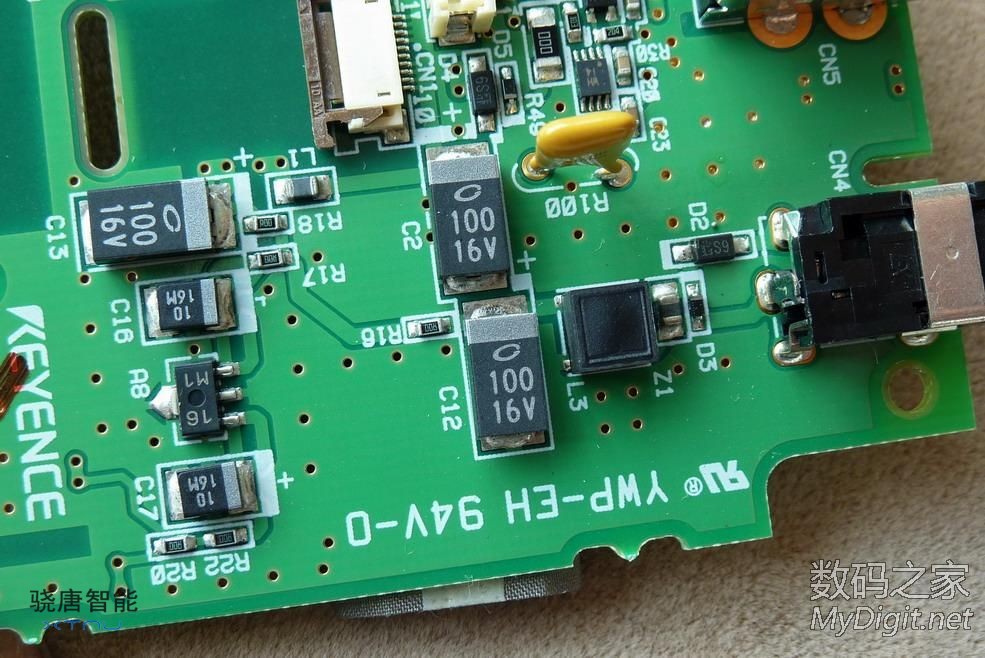

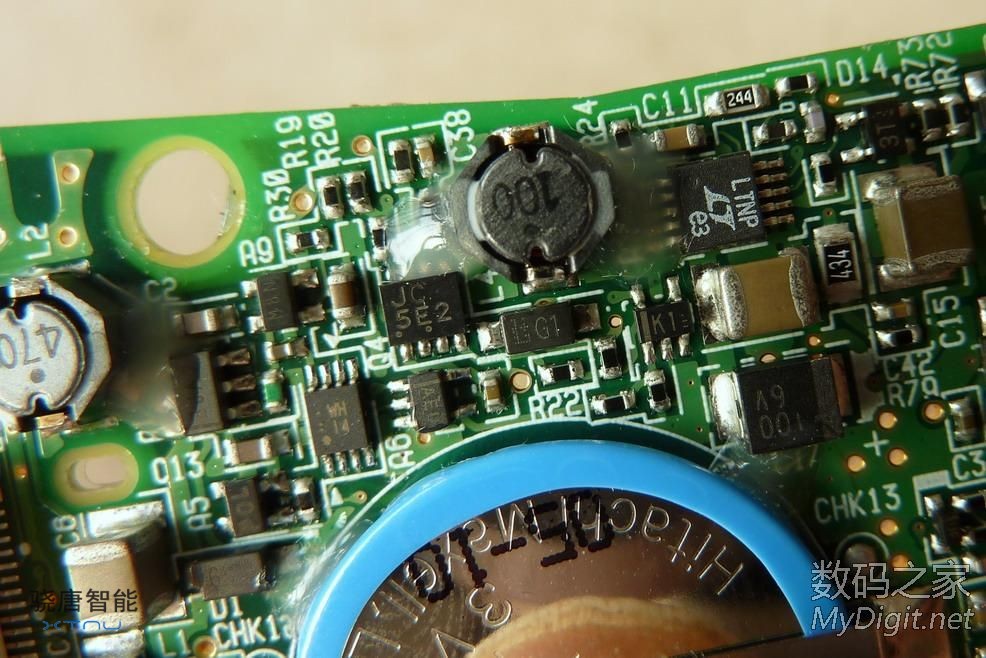

激光管驅動升壓電路

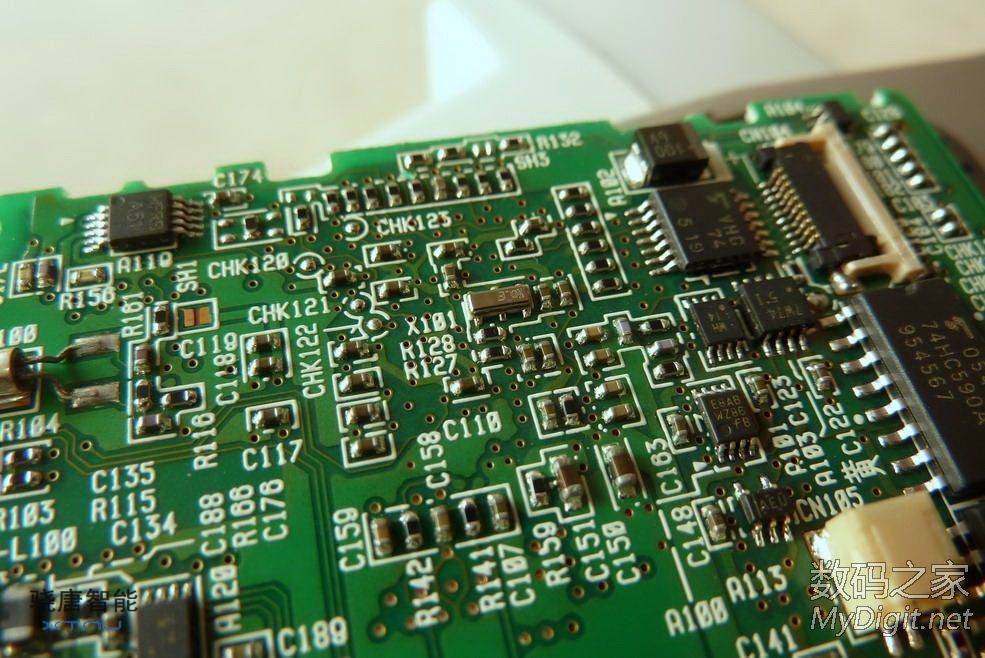

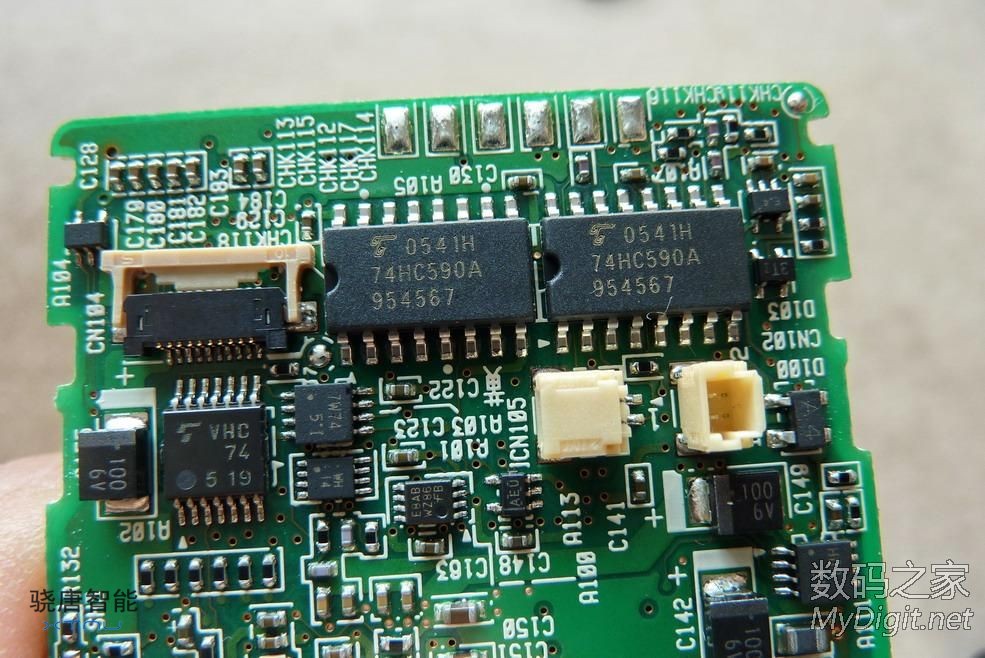

一堆貼片，貌似集成度不是太高

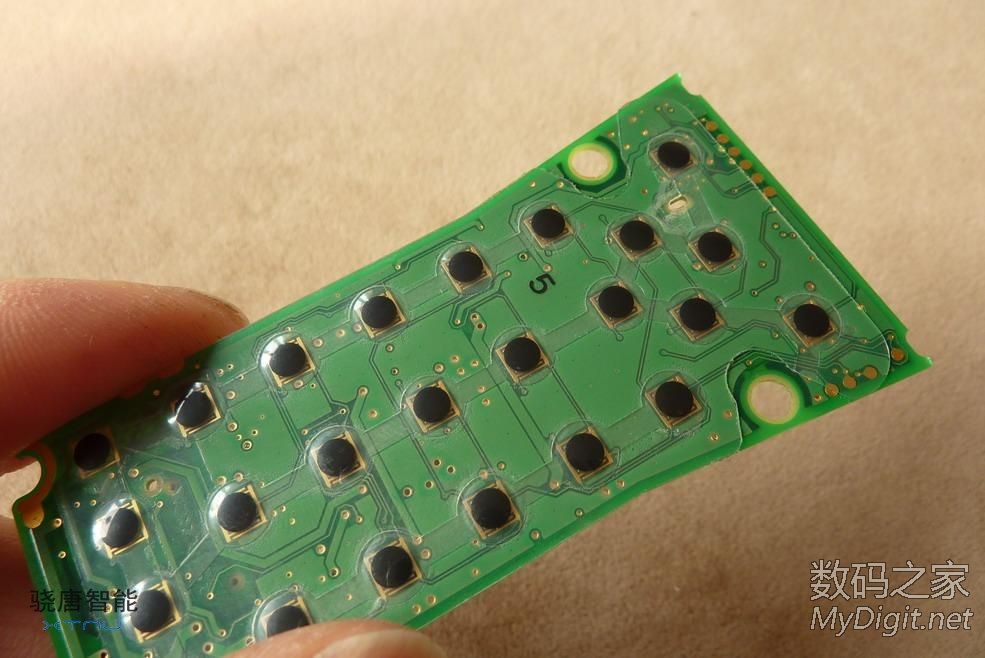

薄膜按鍵
摳下液晶顯示屏

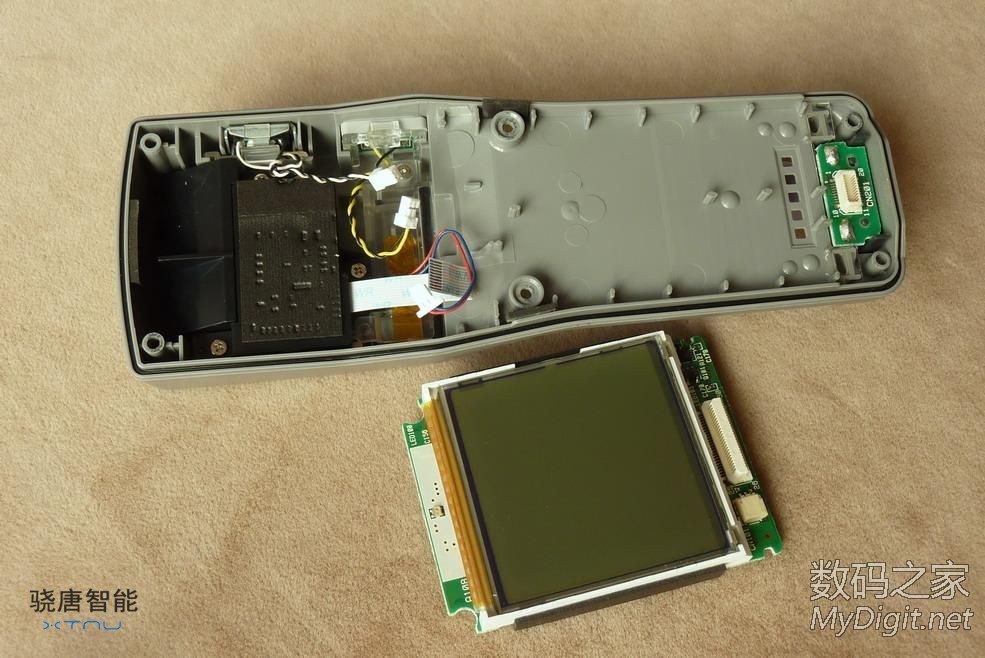

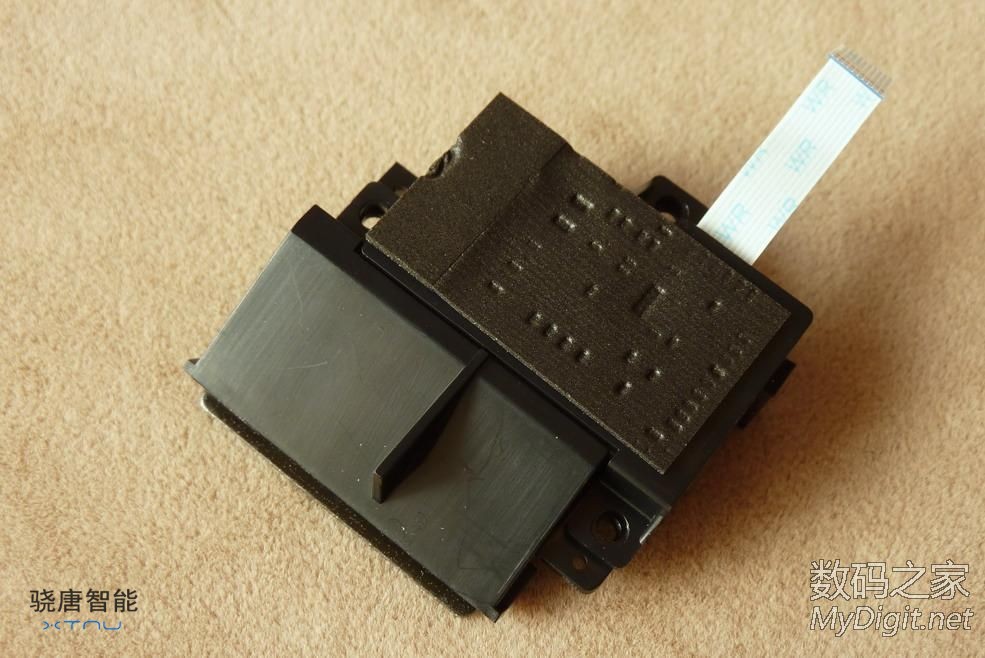

拔掉接插件徹底分離

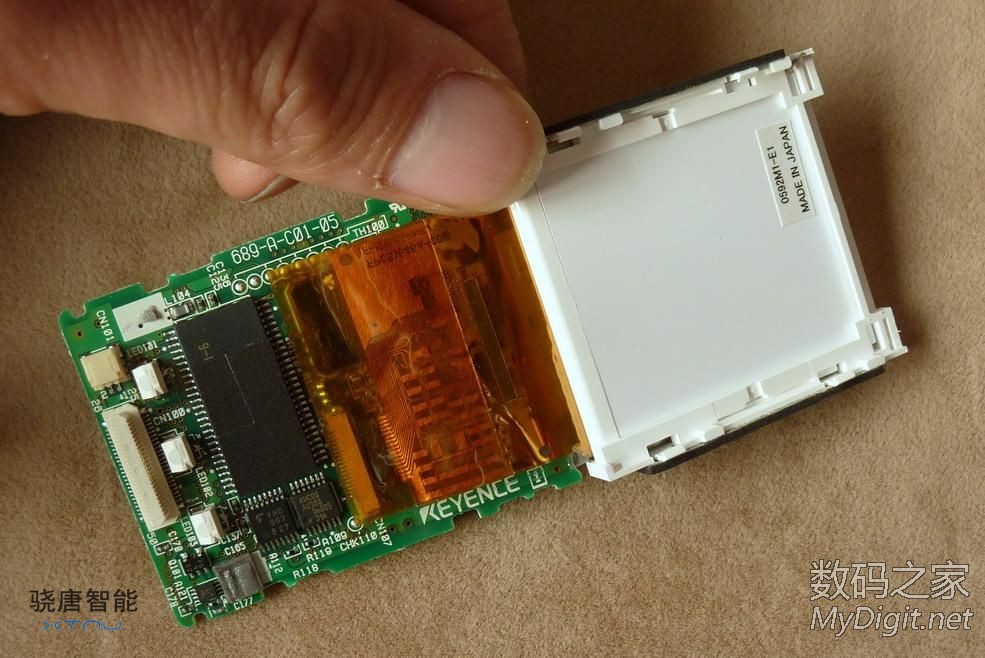

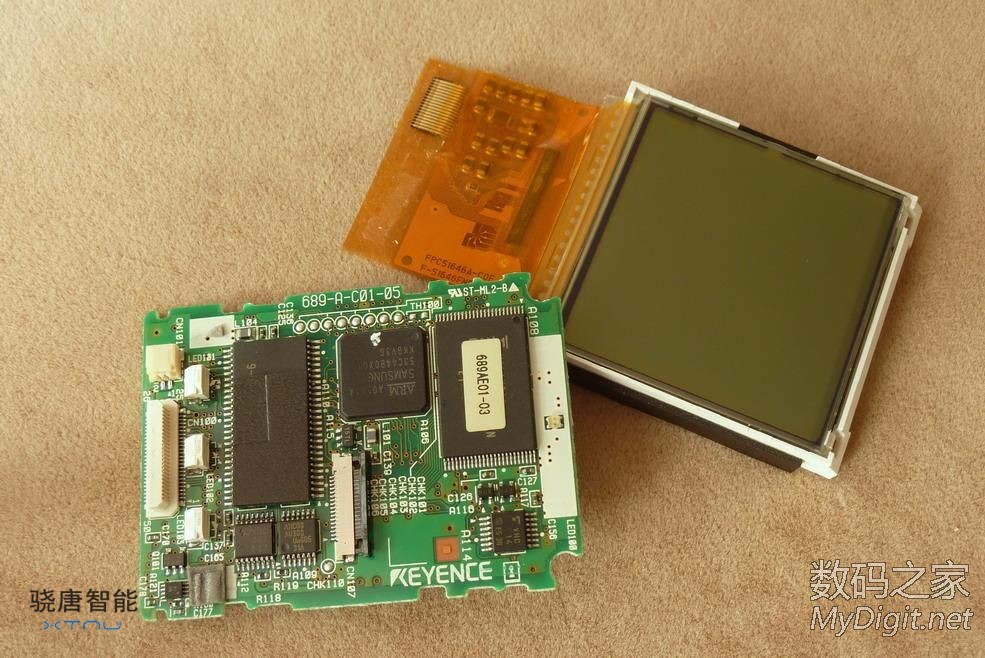

撥開邊上四個卡扣把電路和液晶屏分開

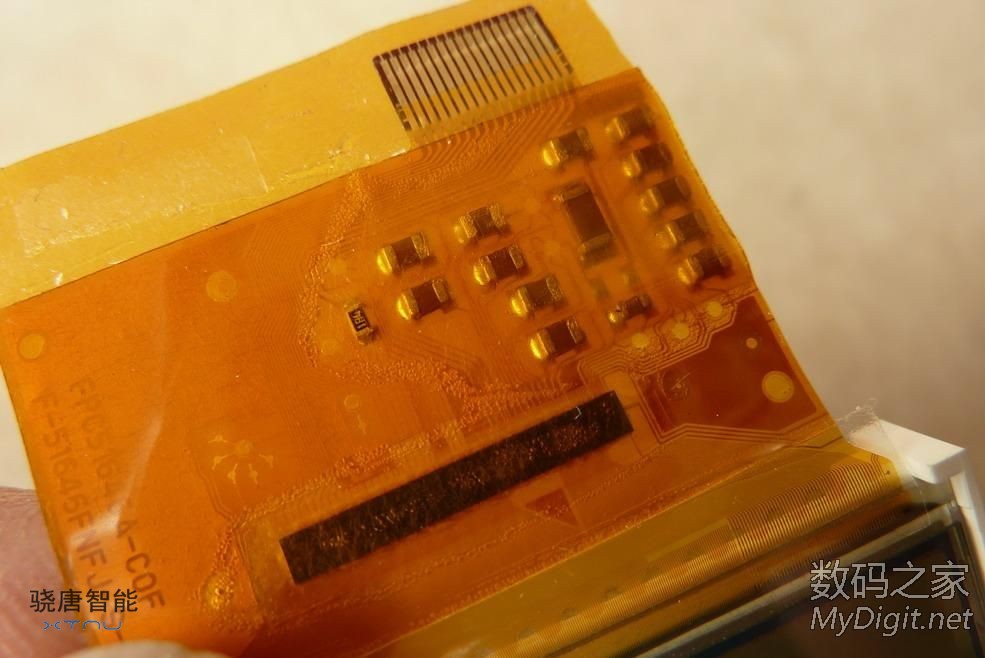

薄膜插排上還有元件，好像都是電容

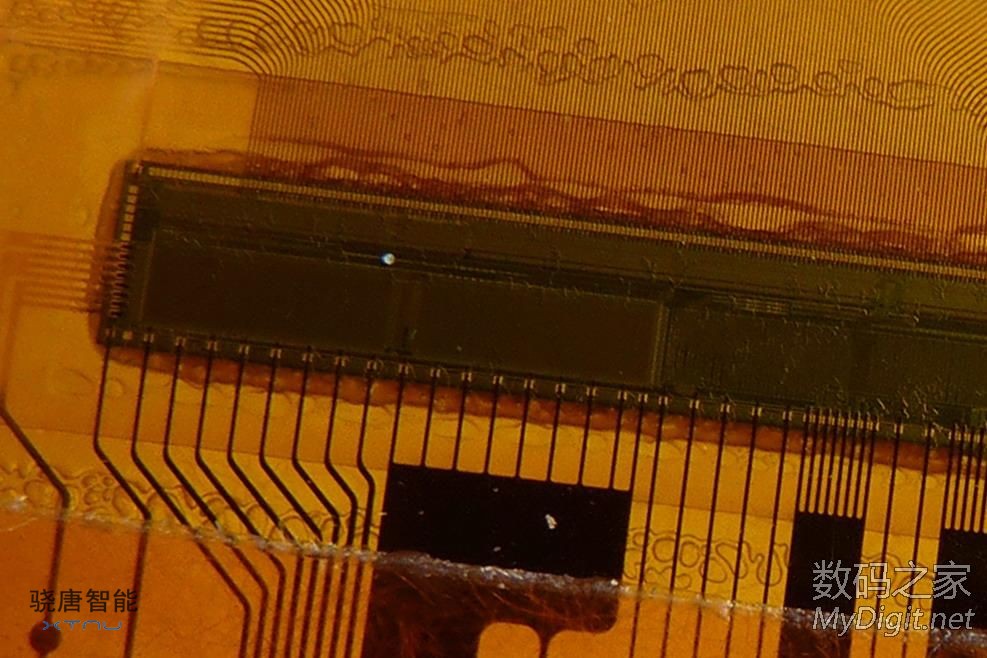

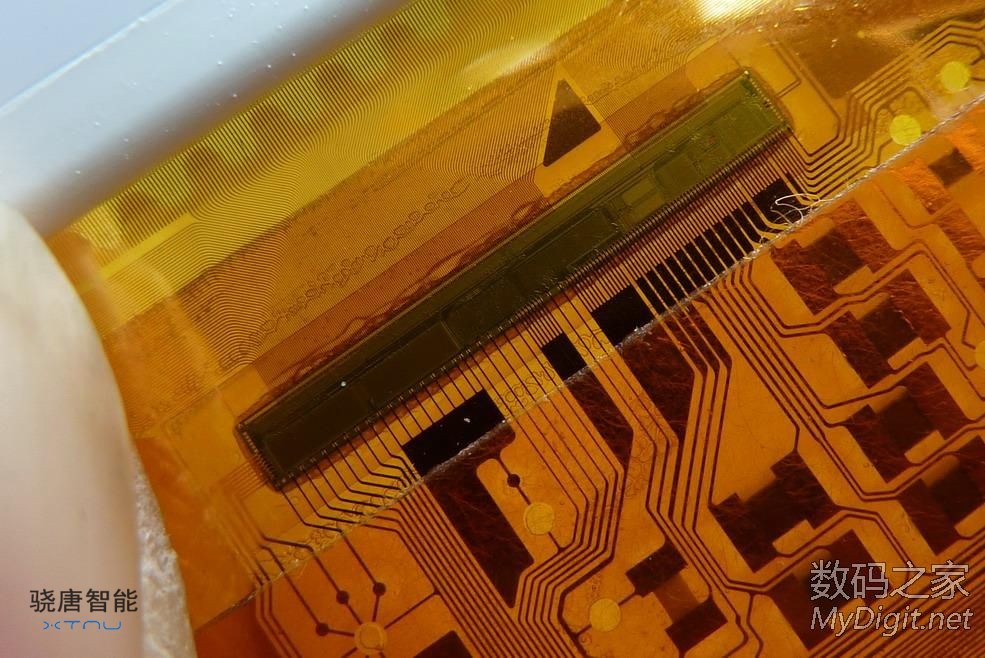

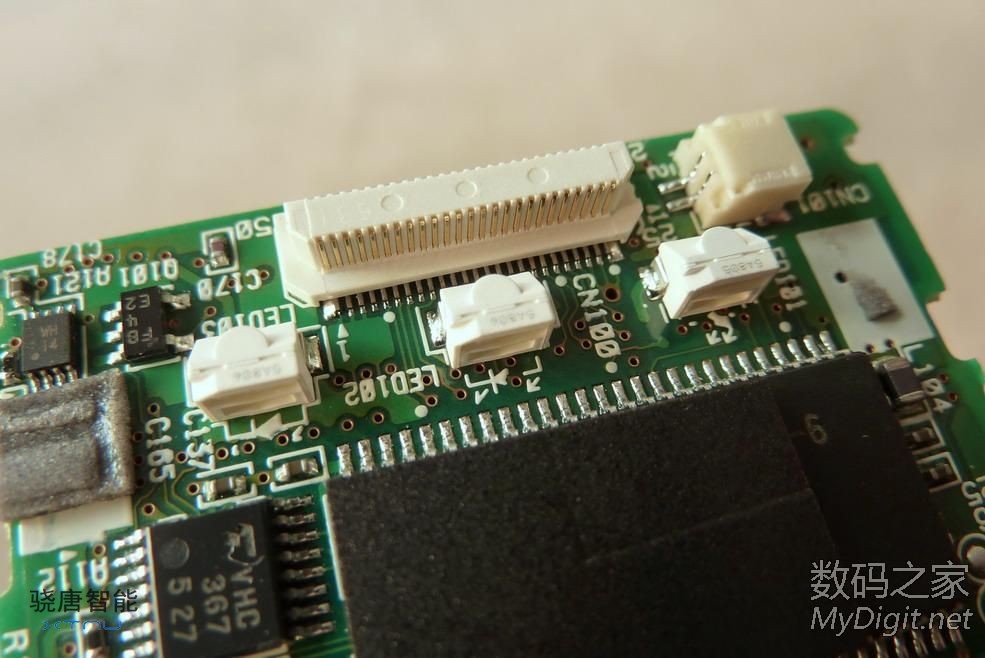

看見下面的黑條了嗎，細看居然就是液晶驅動
再近點看，好密集的引線啊！感覺是種介于裸片和牛屎之間的東西

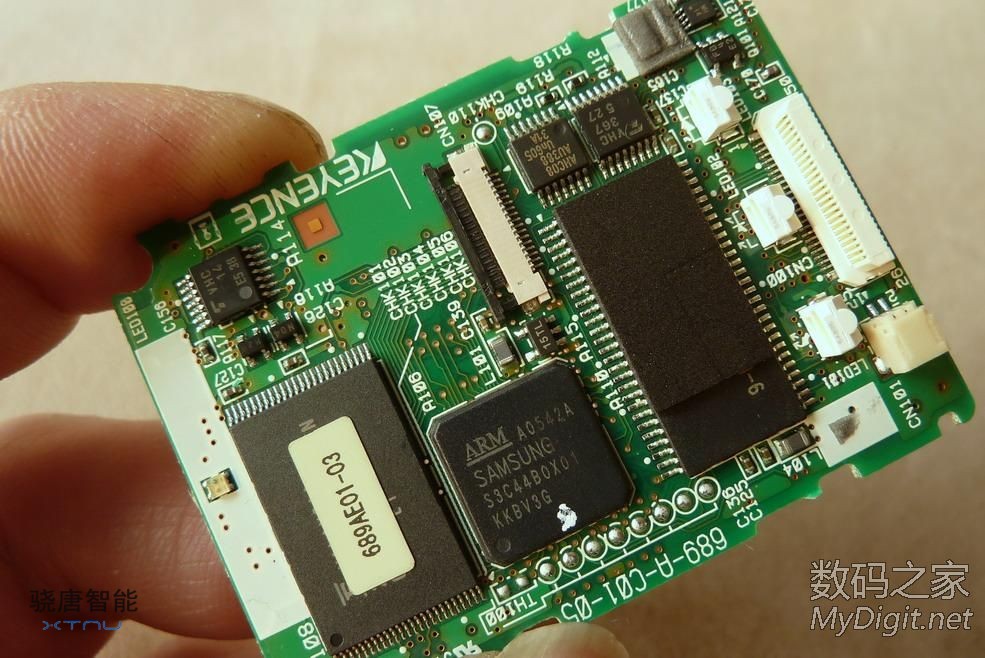

電路板正面

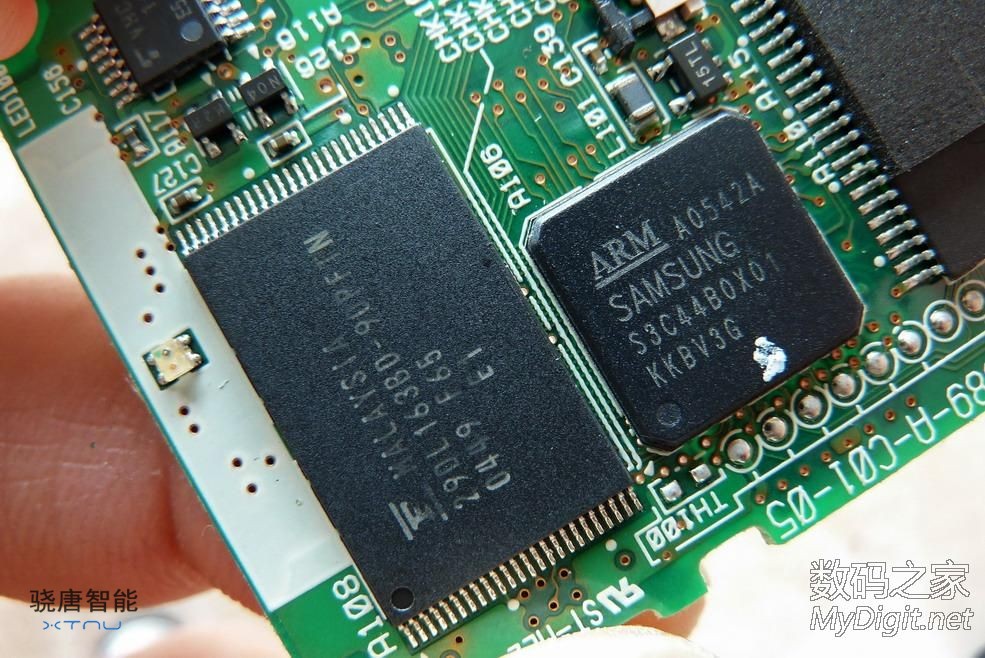

這就是它的主控芯片了，arm的
三個白色LED是液晶屏的背光

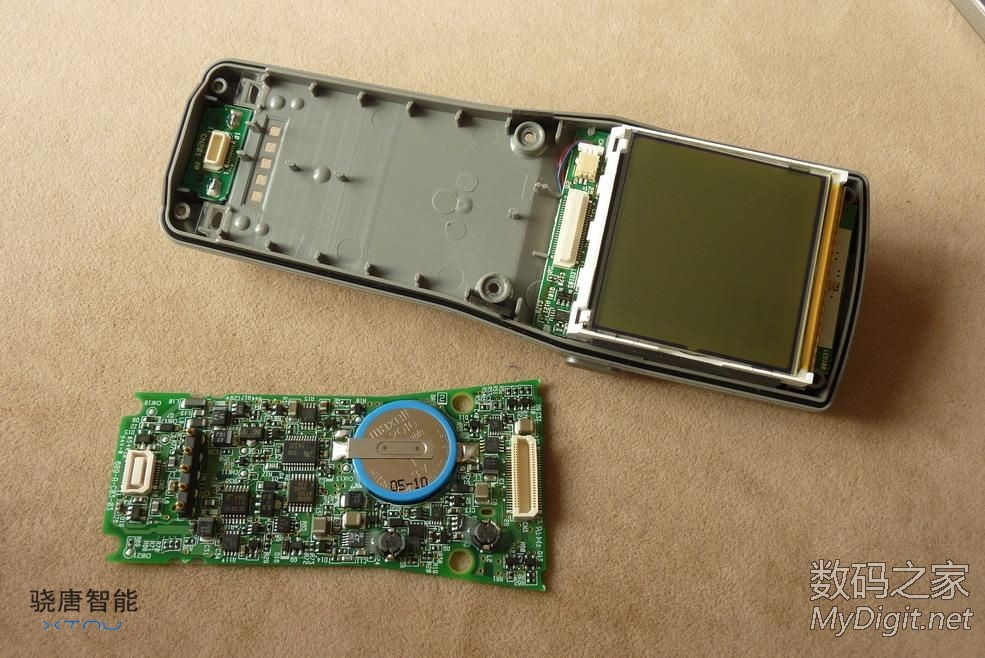

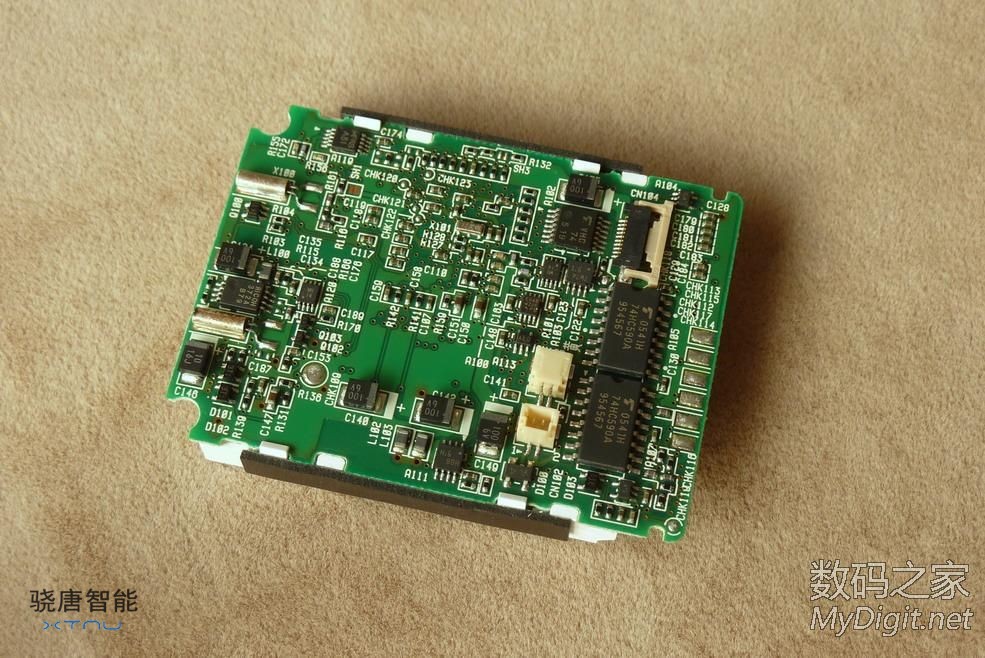

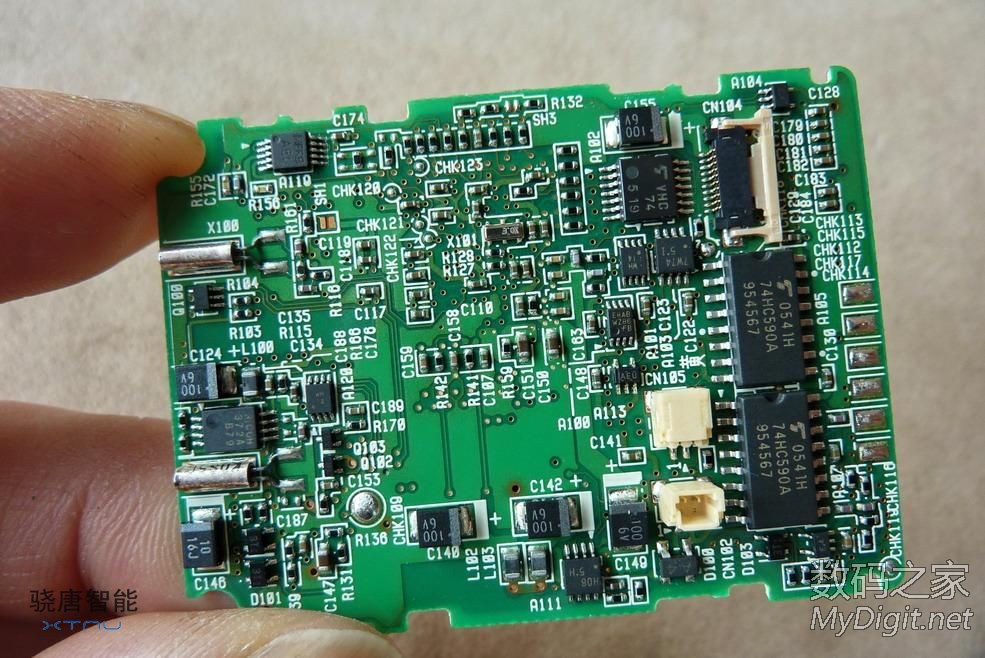

電路板反面

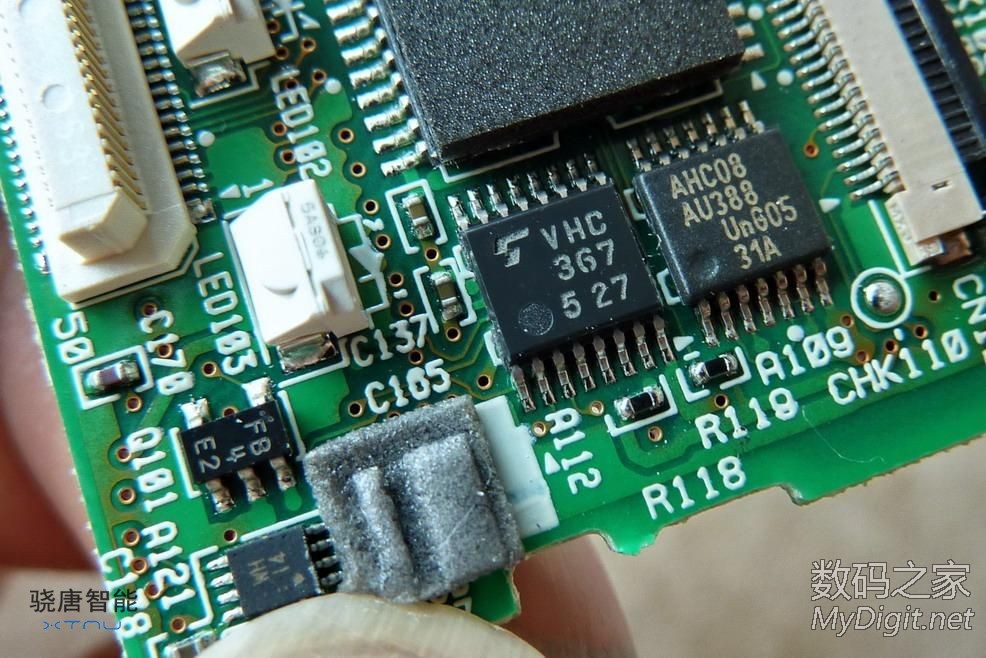

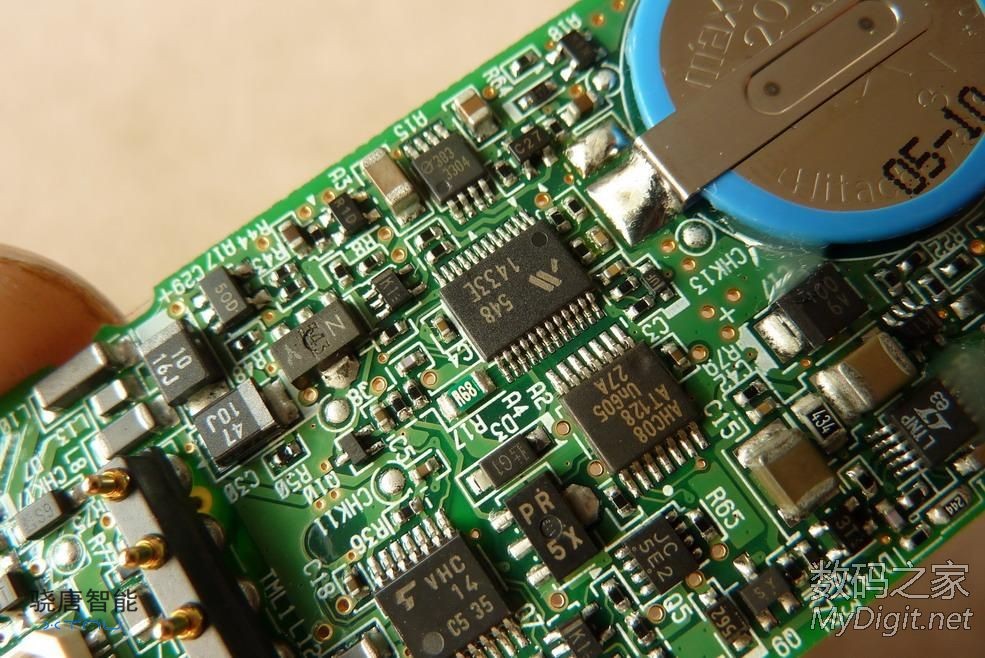

也是一堆貼片

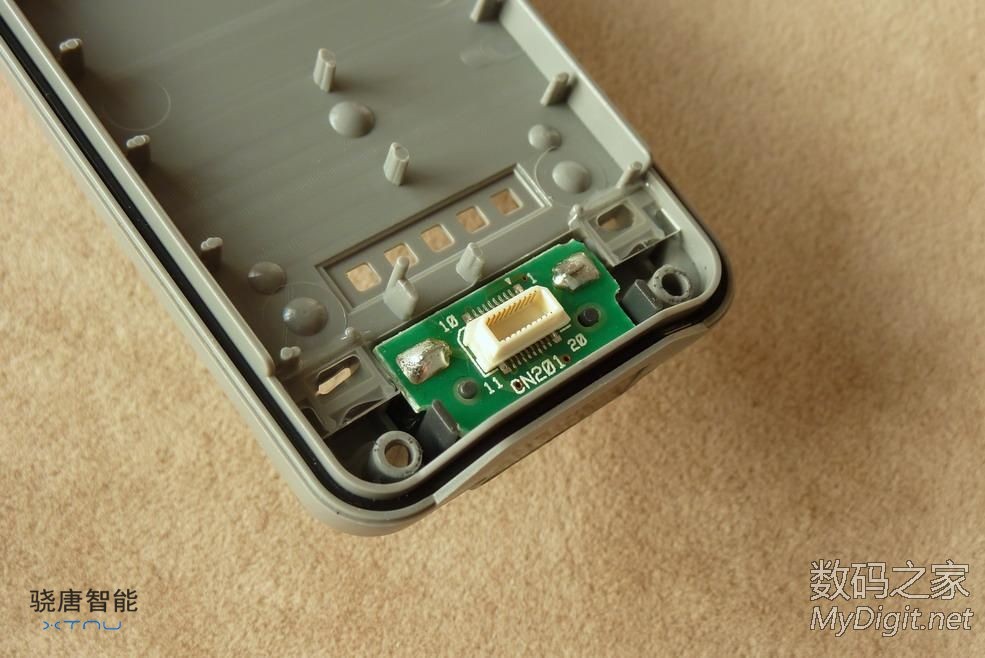

底部的充電和紅外接口

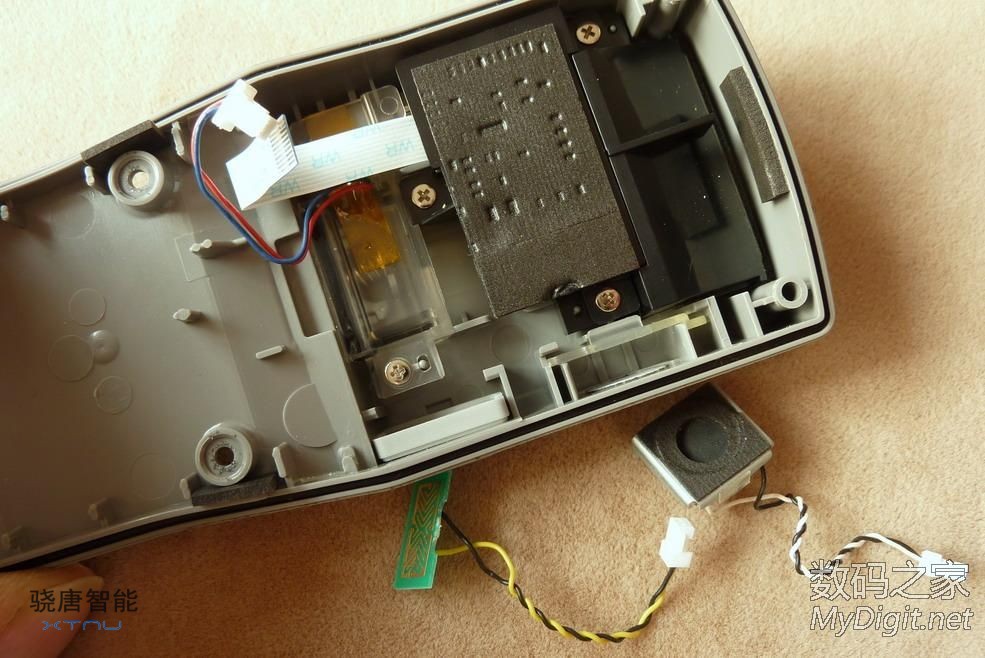

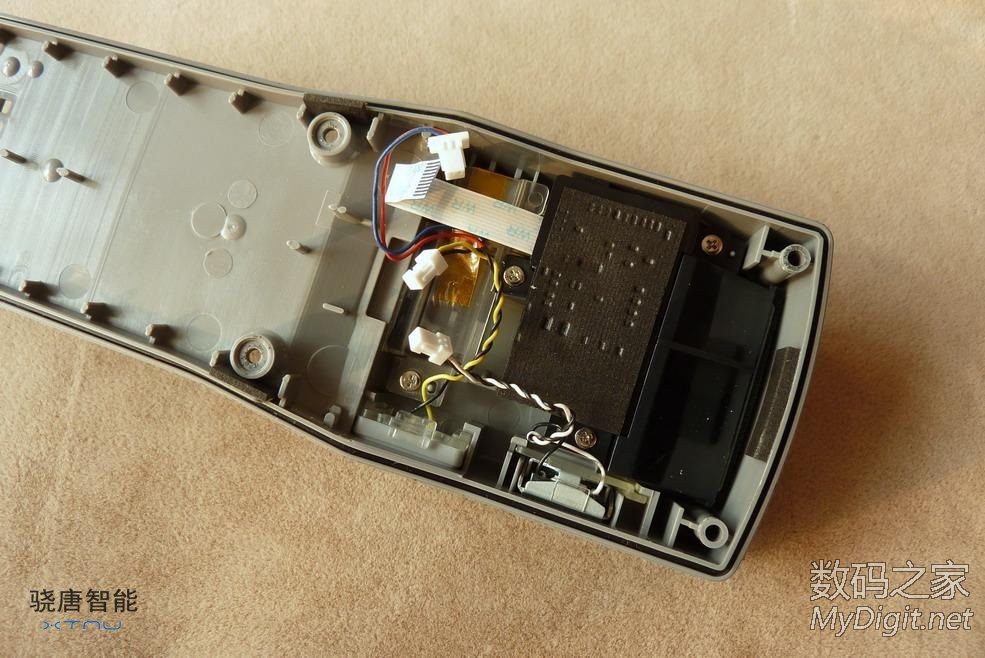

就剩下光學組件了

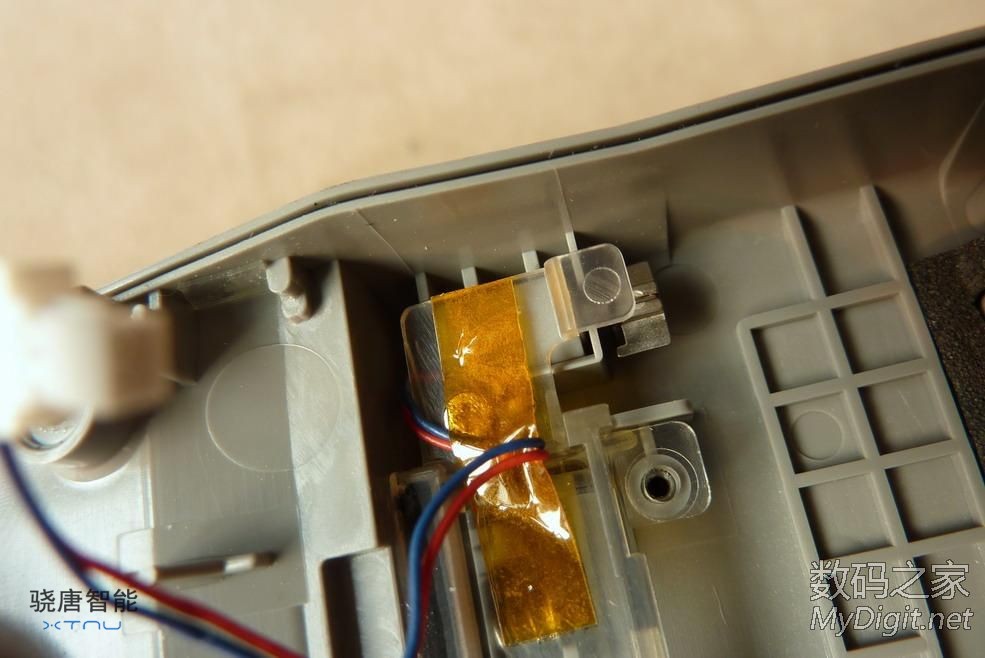

順便拿下側面的按鈕和蜂鳴器
三顆螺絲，取下組件
揭開蓋頭看

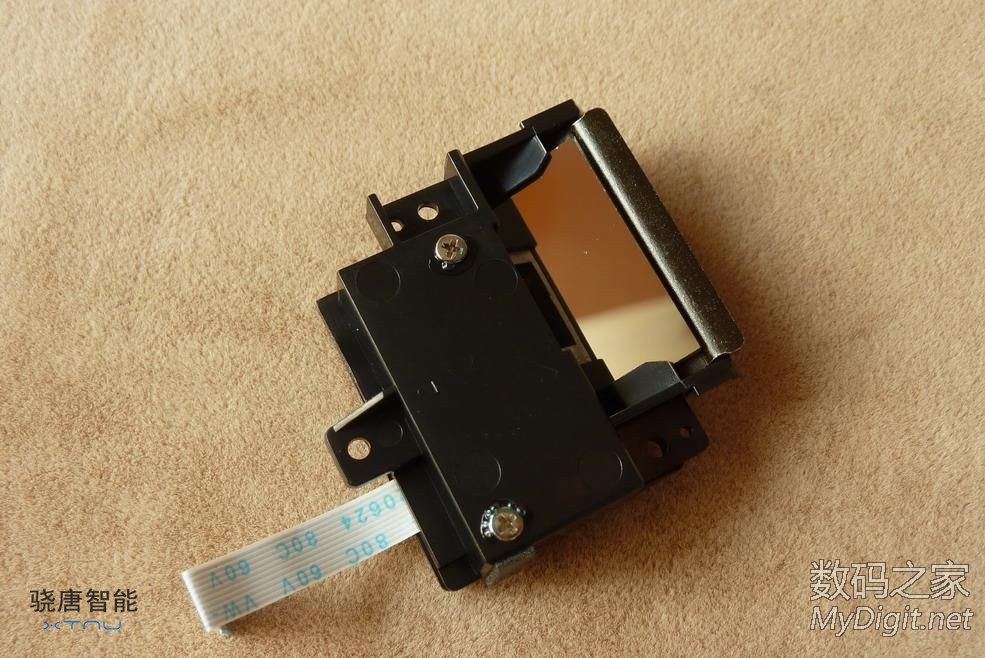

組件反面，看見的是反射鏡片

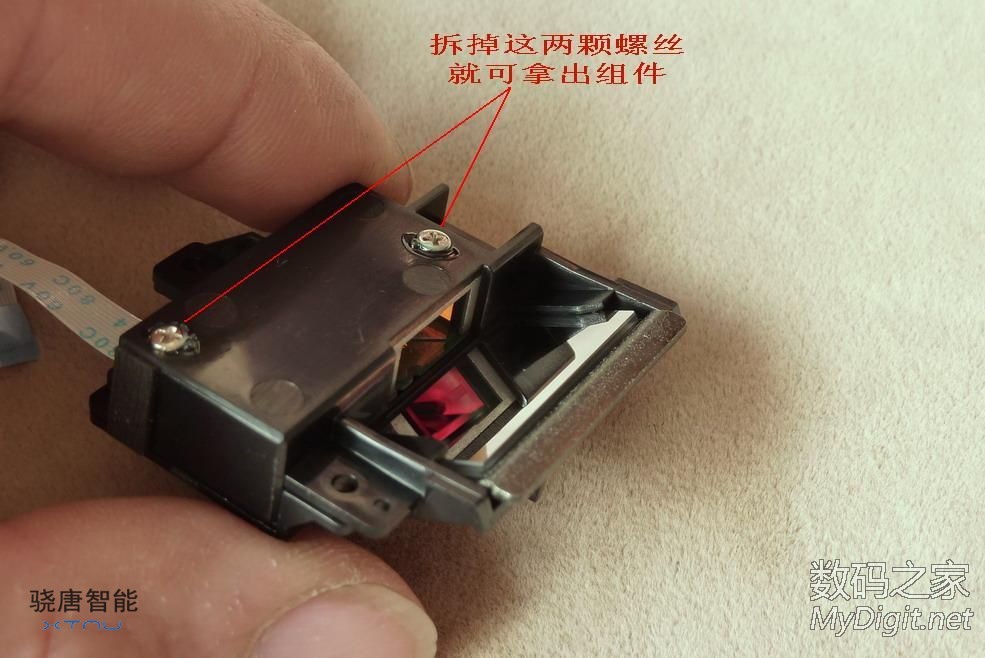

拆掉兩顆螺絲就可以拿出核心光學系統

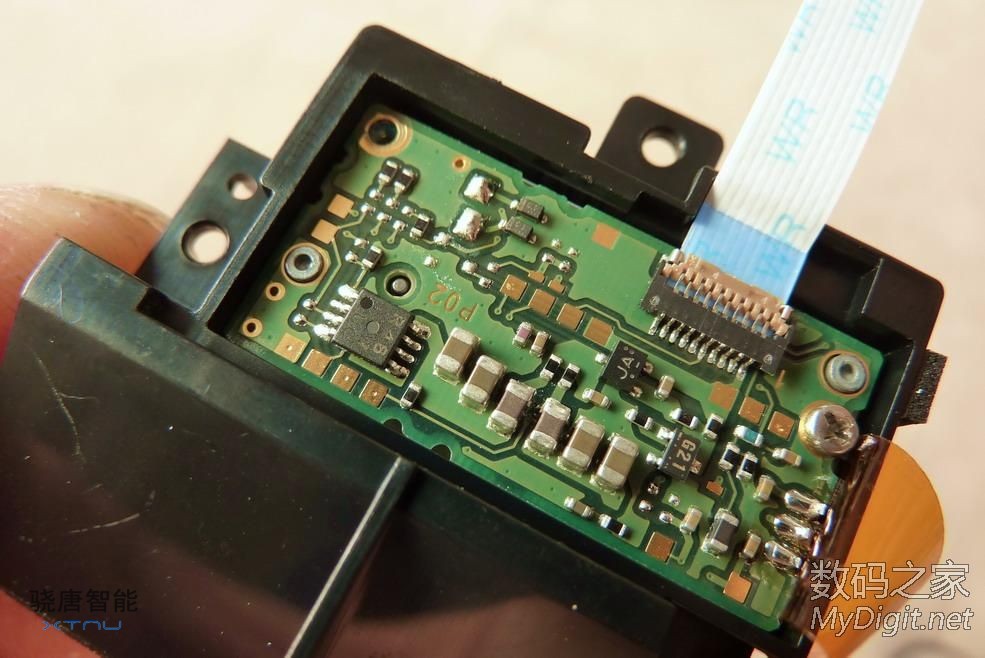

迷你型的，上面還有塊小板子，焊開兩處焊點拿下板子就可以看見光學系統了
激光出入口

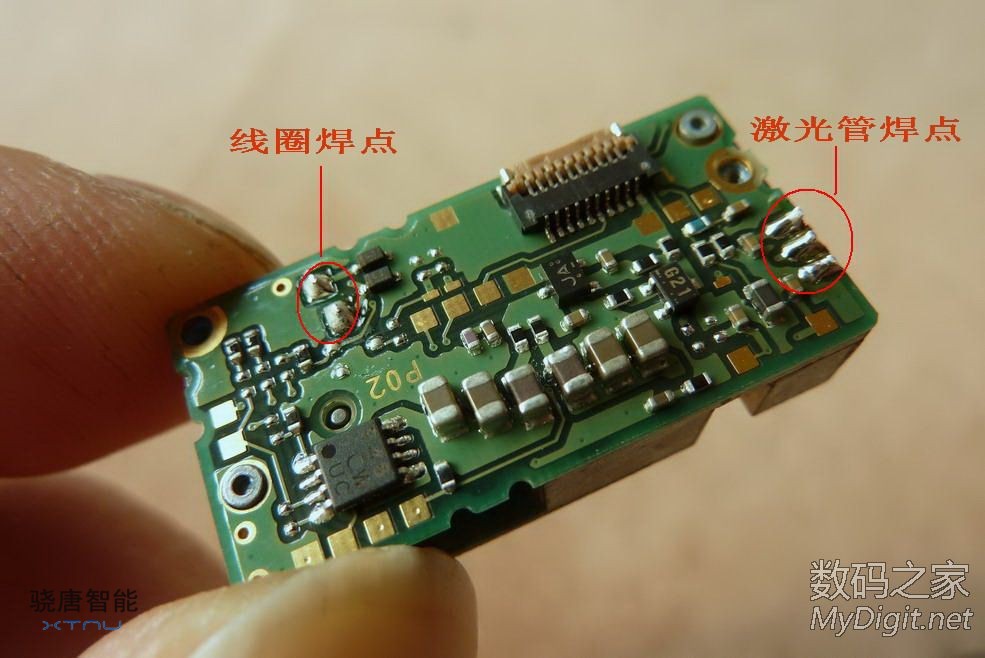

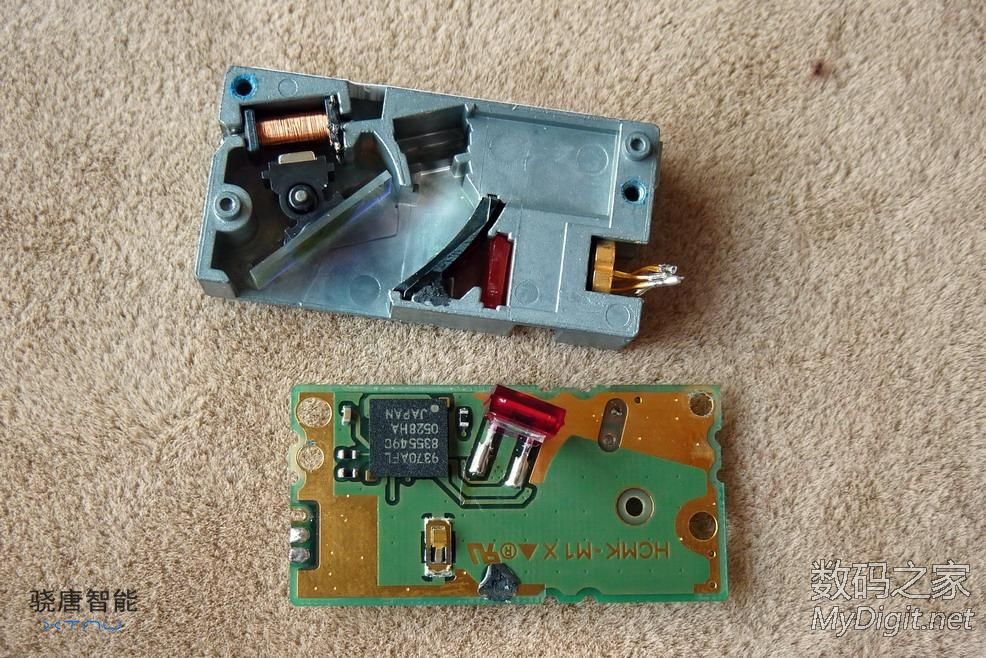

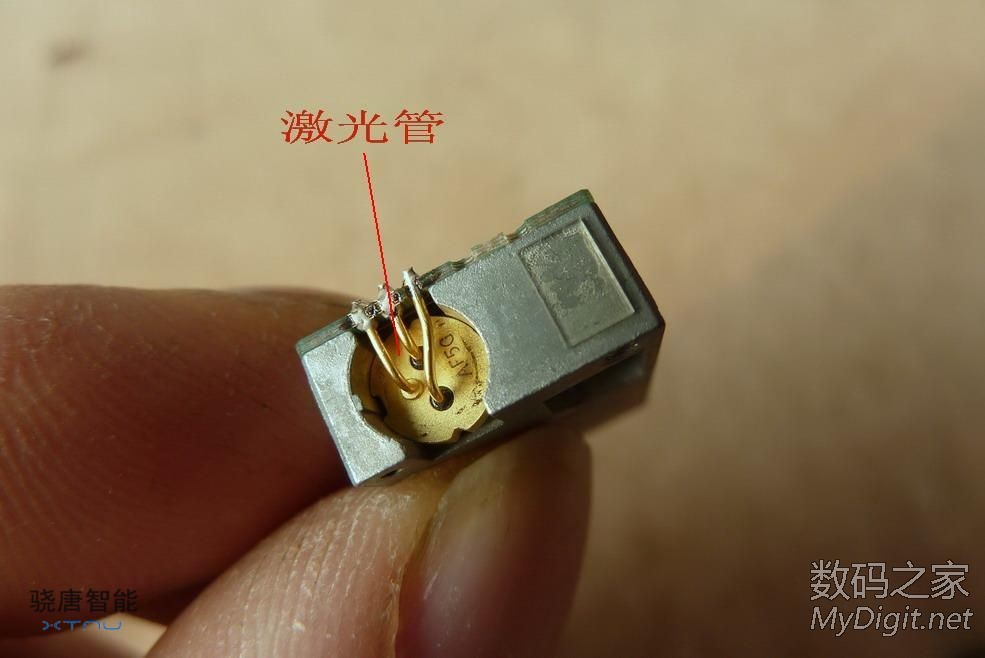

做好防靜電措施后焊開線圈和激光管，把板子拿下來

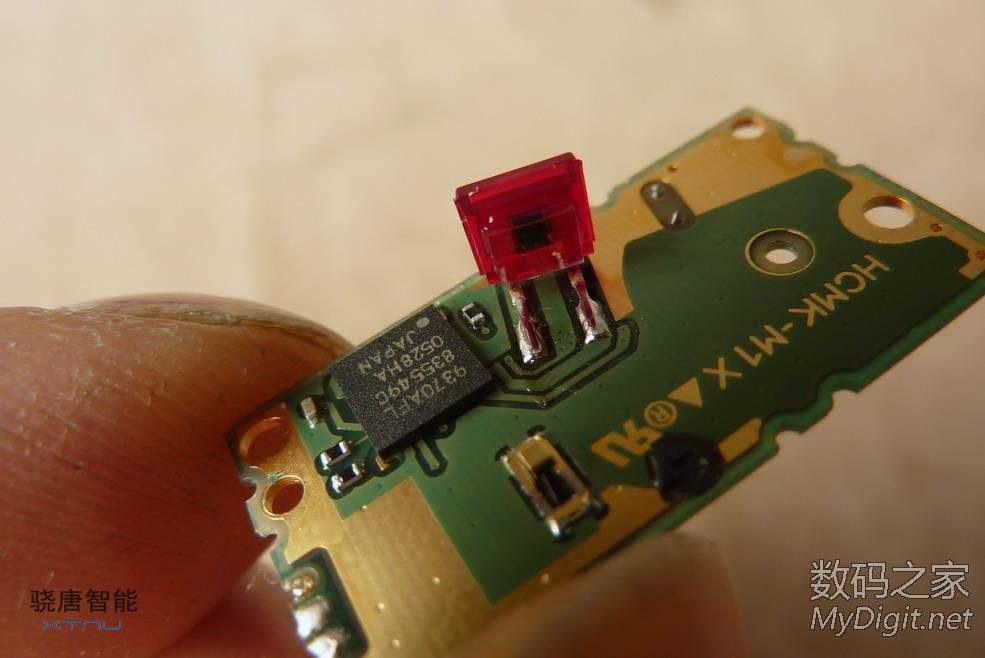

反面有塊芯片和激光接收管

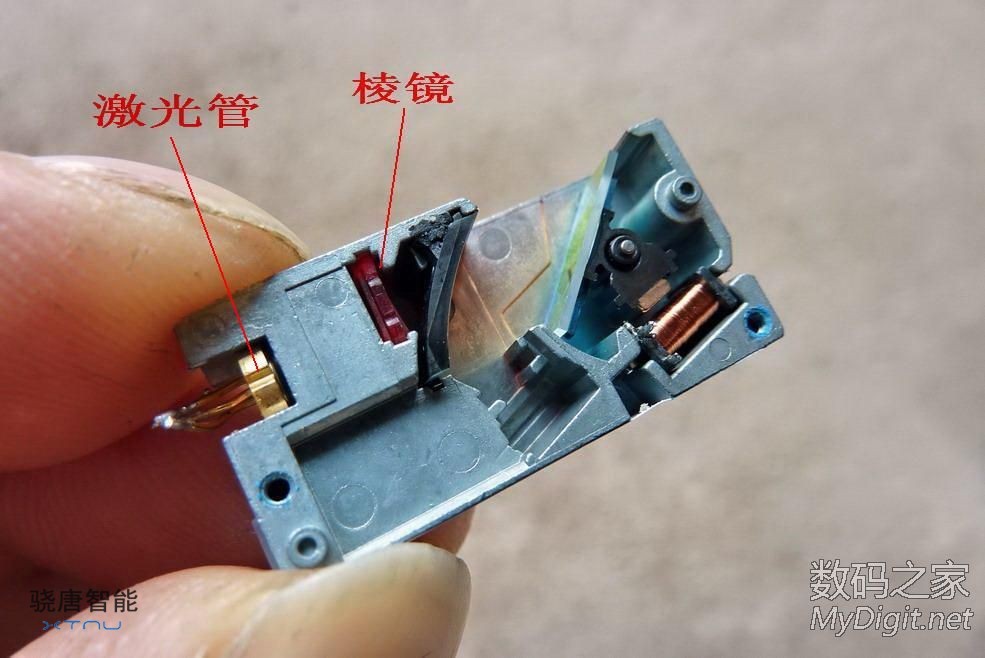

激光管發射的光先要經過這個棱鏡再照射到反射鏡上面

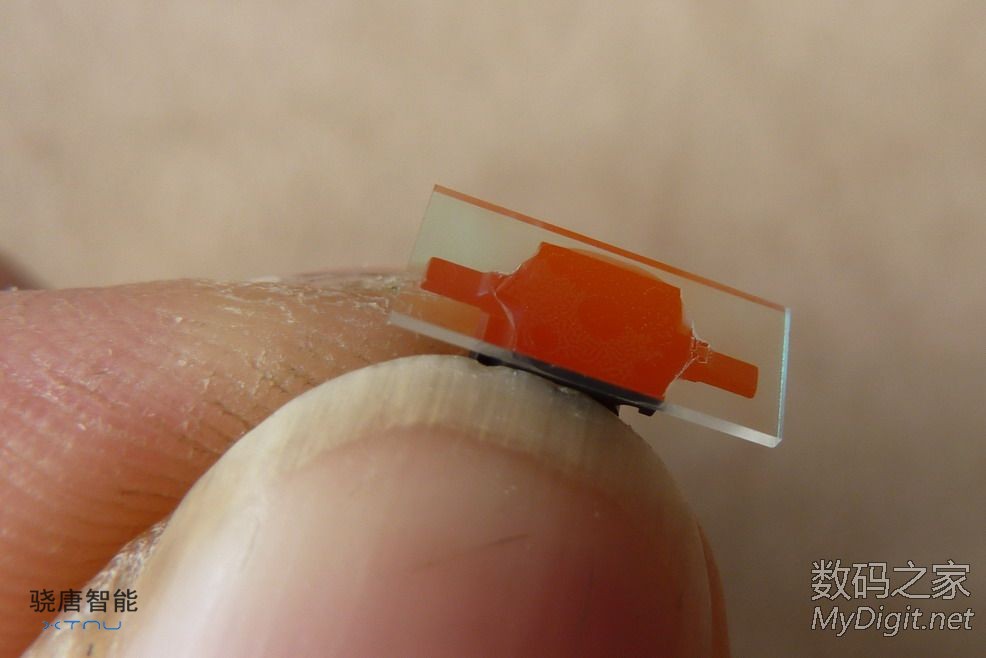

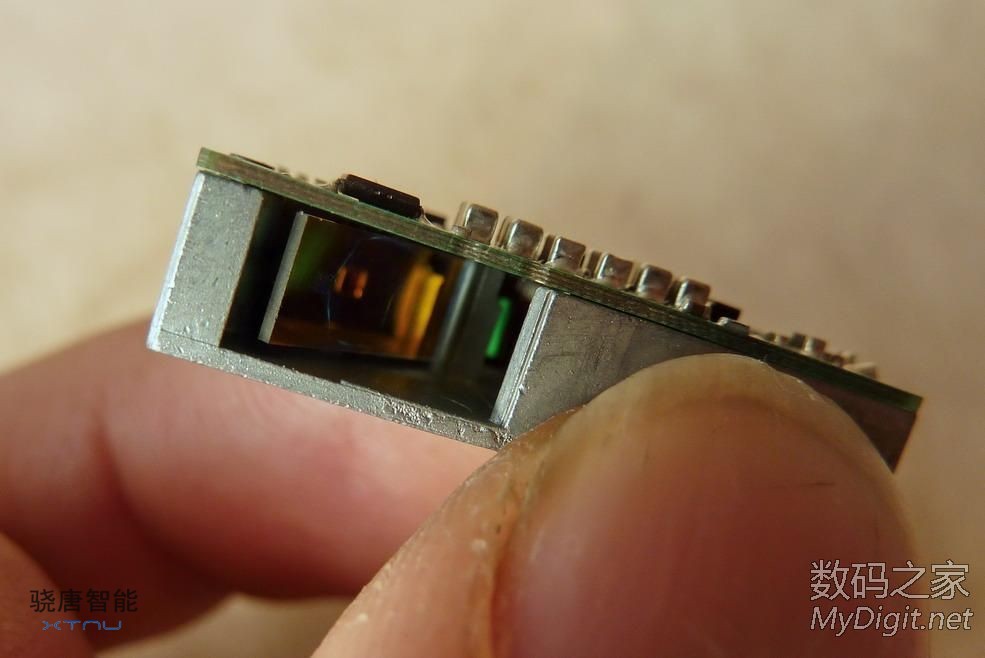

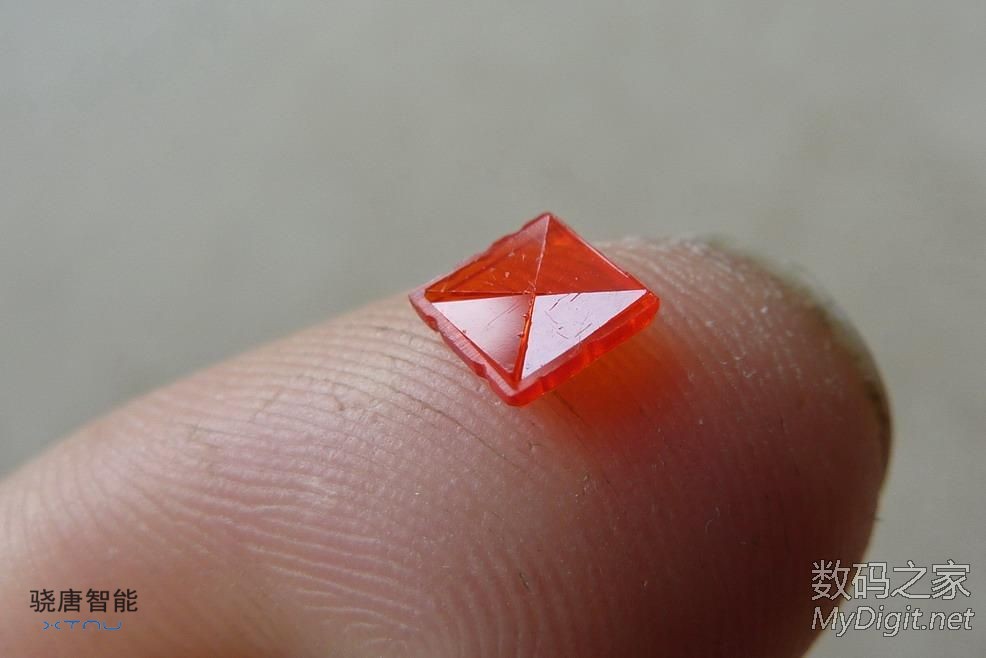

棱鏡特寫

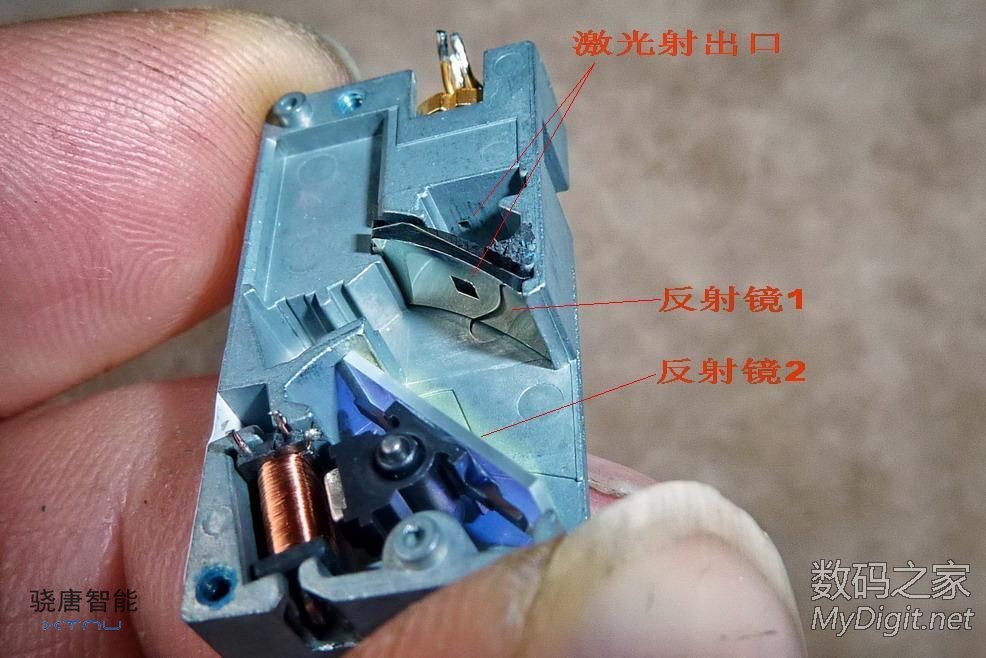

先看一下基本結構，反射鏡1只接收條碼反射回來的光，反射鏡2發射和接收都要用到

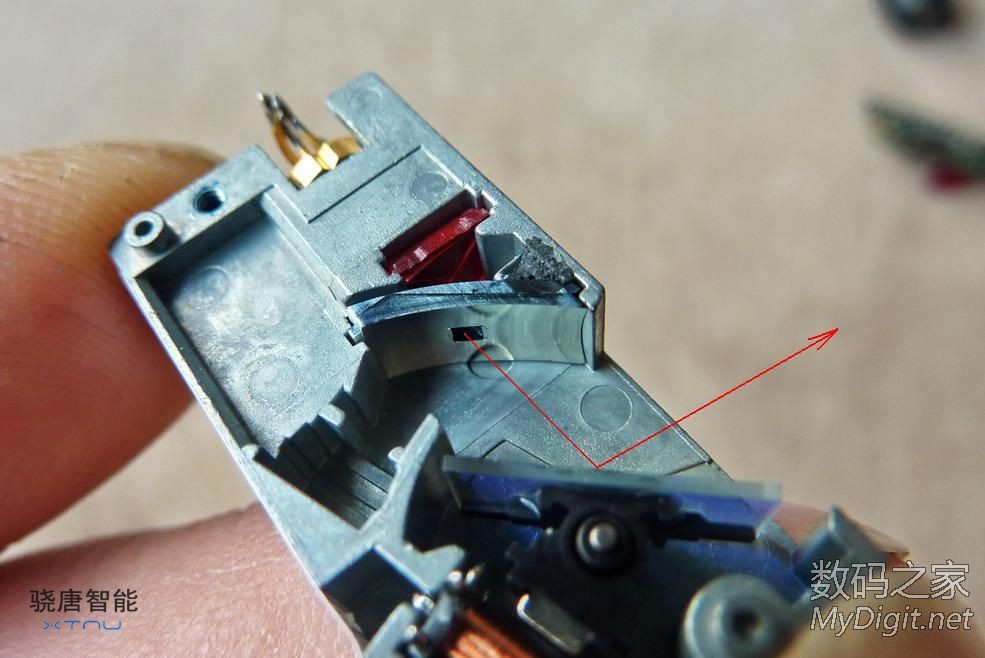

激光發射的光路

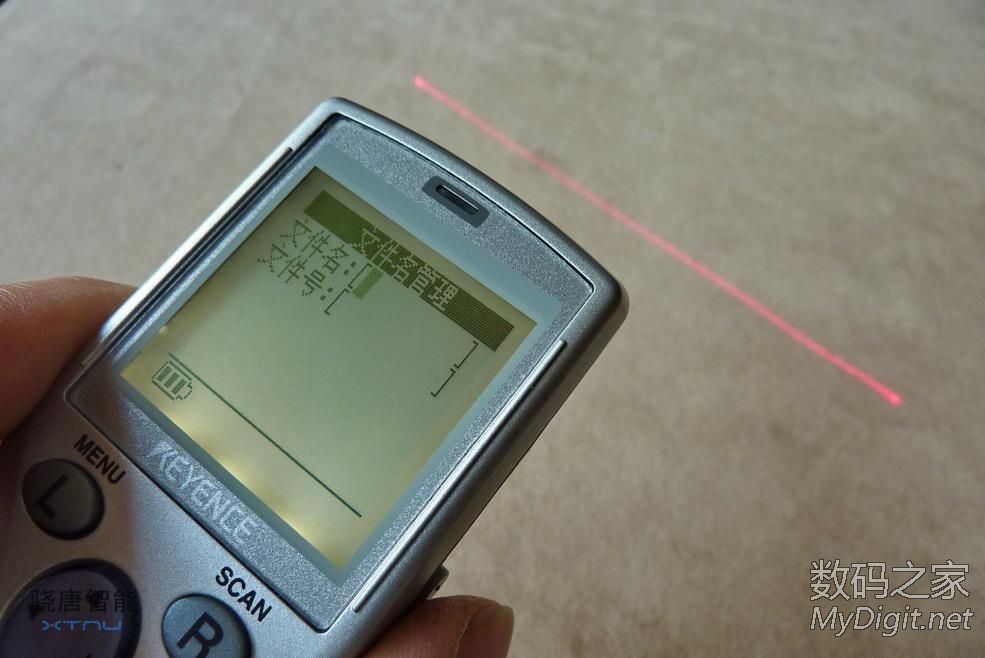

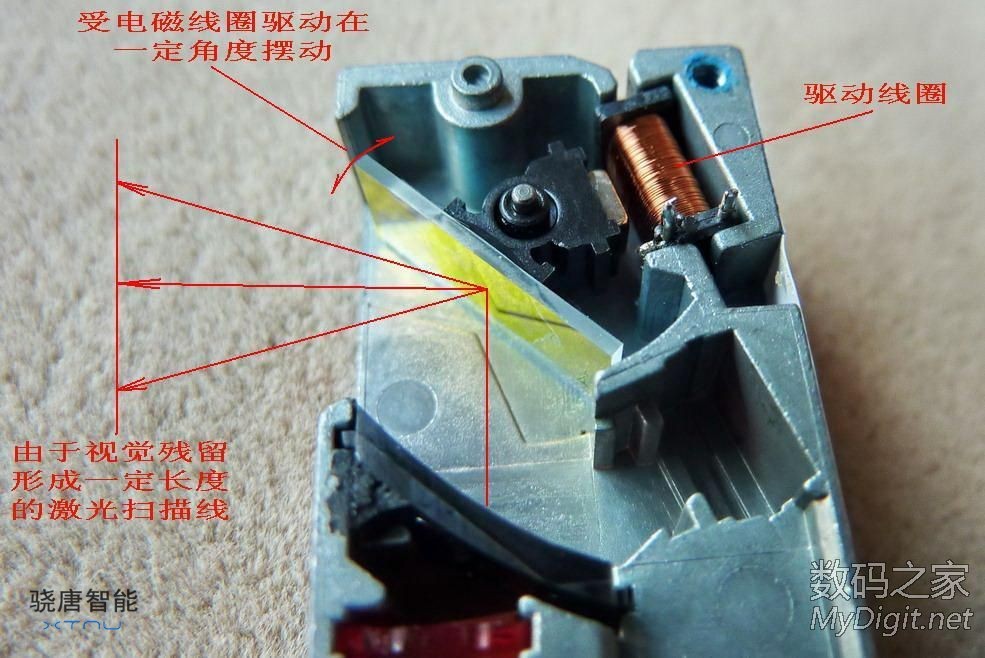

看它如何由點變線的，相信大家一定能看明白,如果驅動線圈的相關部件損壞，反射鏡不動，那出來就只是一個光點而不是一條線了
偏轉擺動反射鏡，掃描工作時可以聽到機器里有輕微的嗡嗡聲，就是它震動發出的

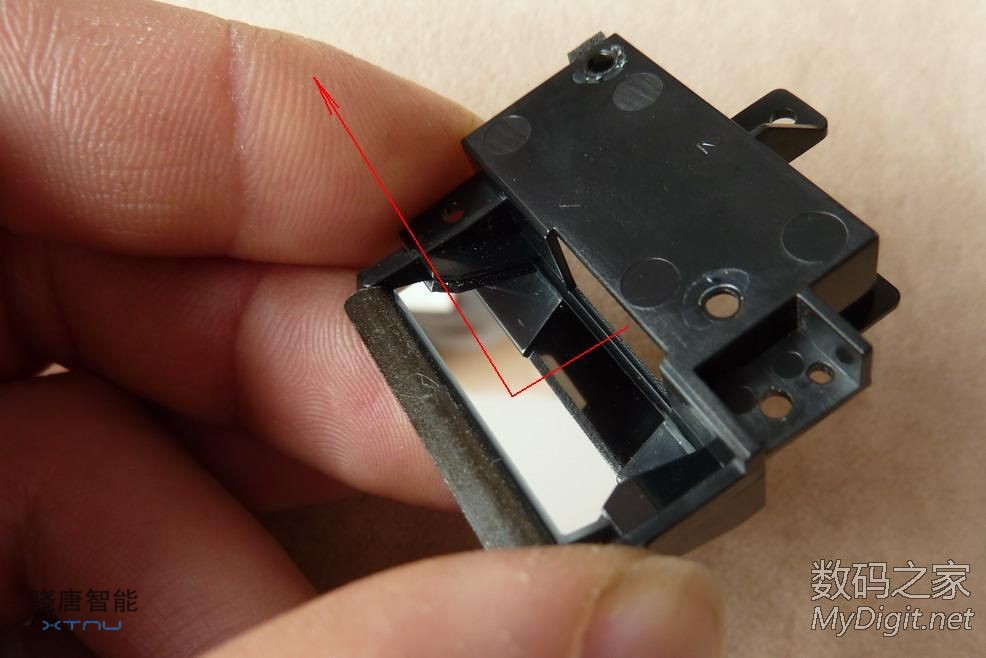

組件內產生的條狀光束由此鏡片反射出去直接照射到條碼

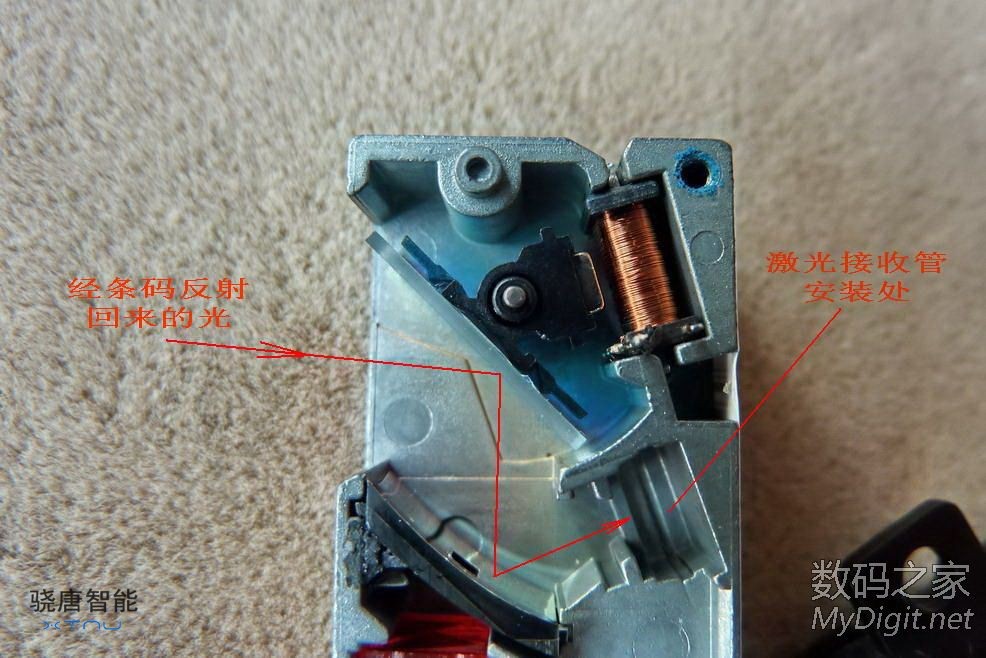

激光的接收光路，接收管產生的信號由上面的電路處理得到最終數據

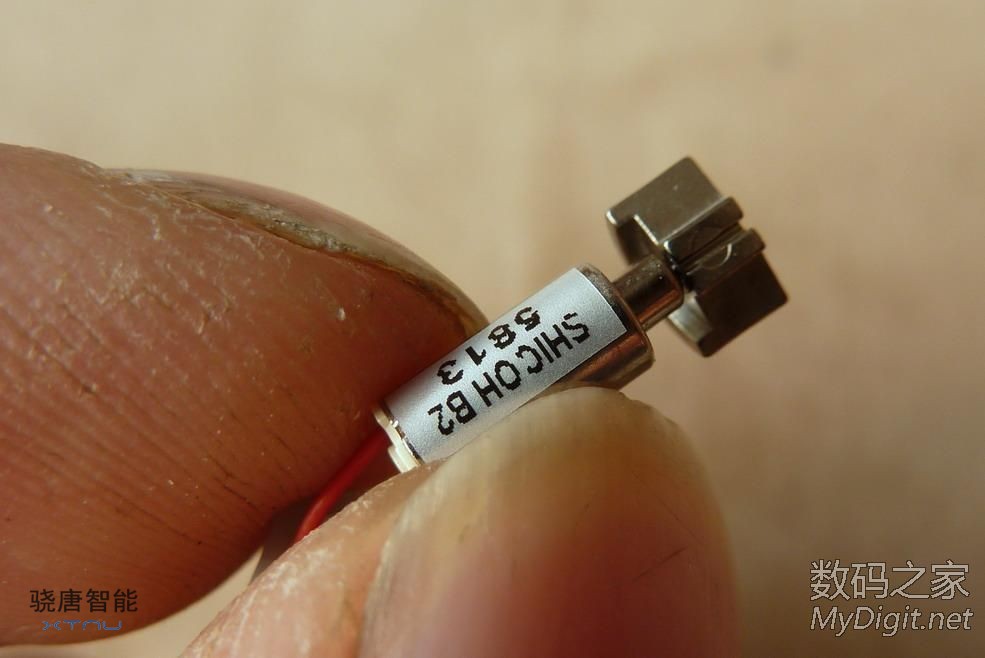

哦，這里還有個震動電機，掃描到數據時會震動一下
來個慣例，做工很好很精致，前面板是金屬材質的，手感不錯。

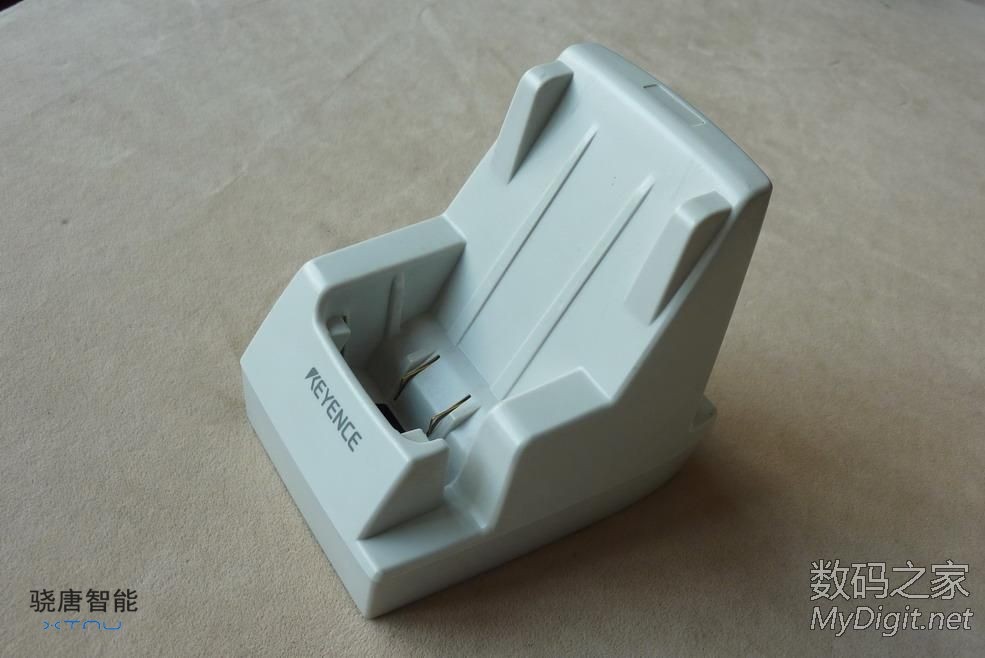

現在拆解的是充電和通訊底座，型號BT-UC5UC，日本制造，和抽水馬桶很神似

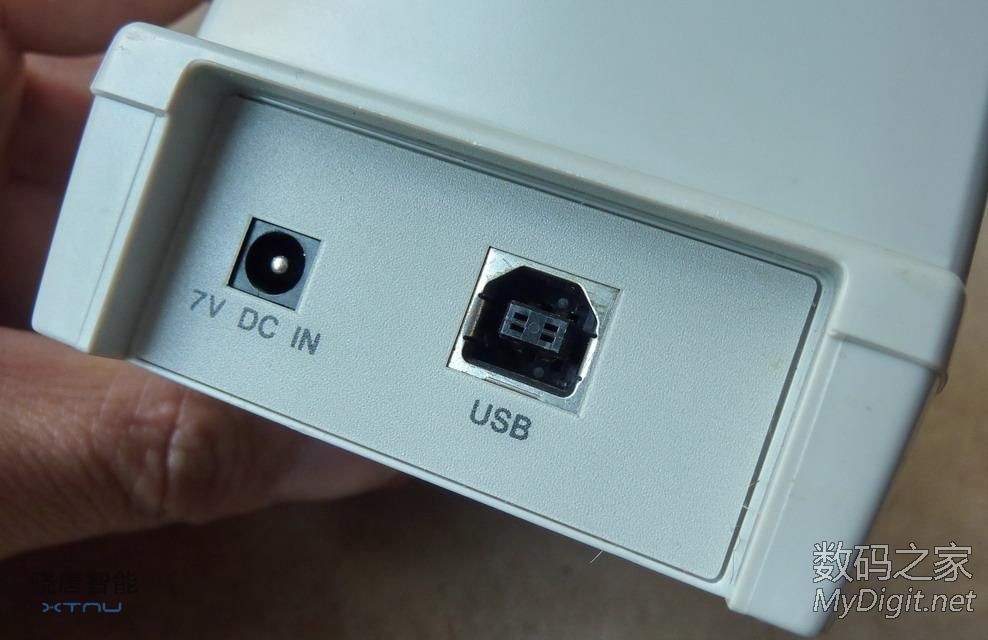

后面的電源和USB接口

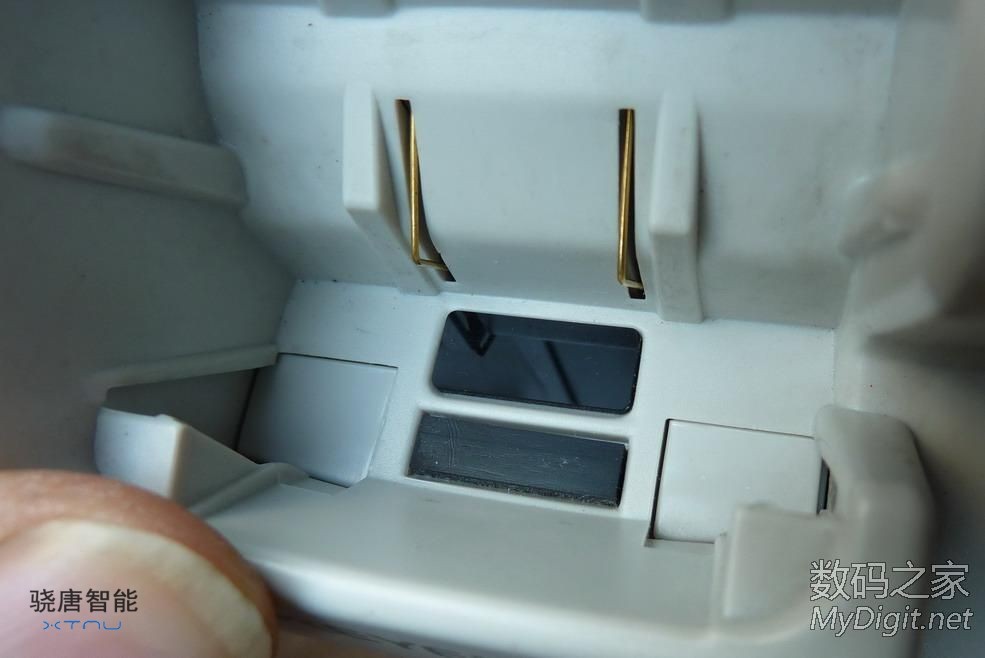

紅外接口和充電電極，把手持插在上面就可以進行充電和數據傳輸了

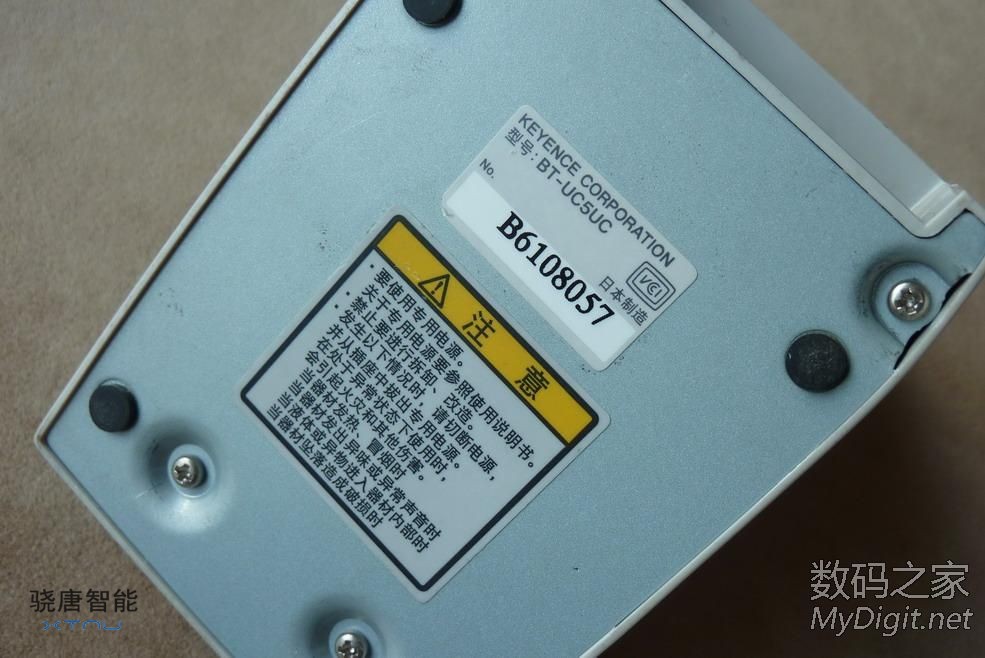

底部銘牌，金屬底板，重心低站得穩

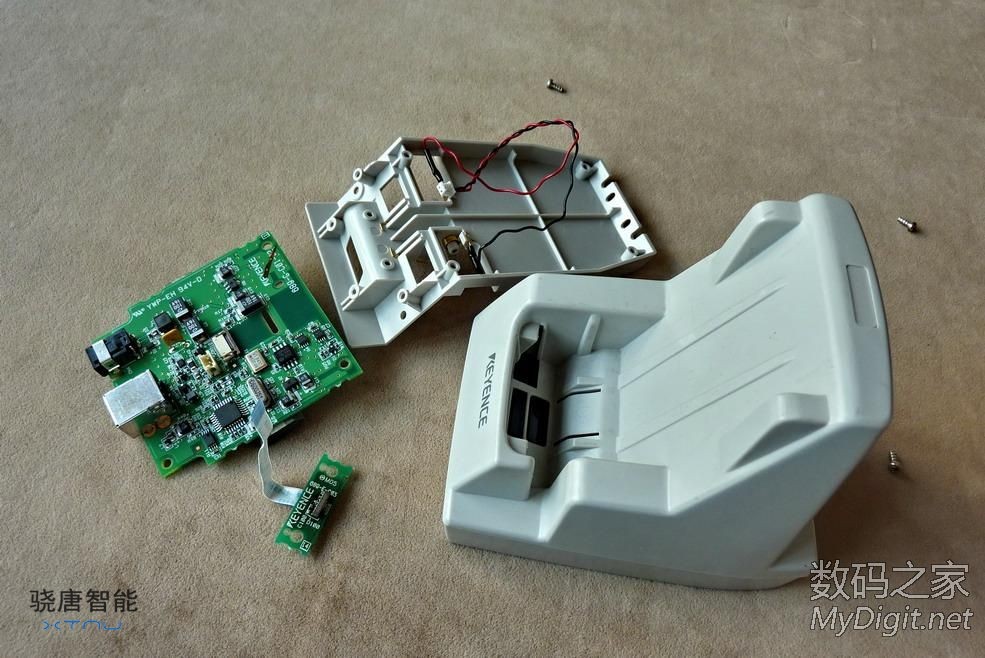

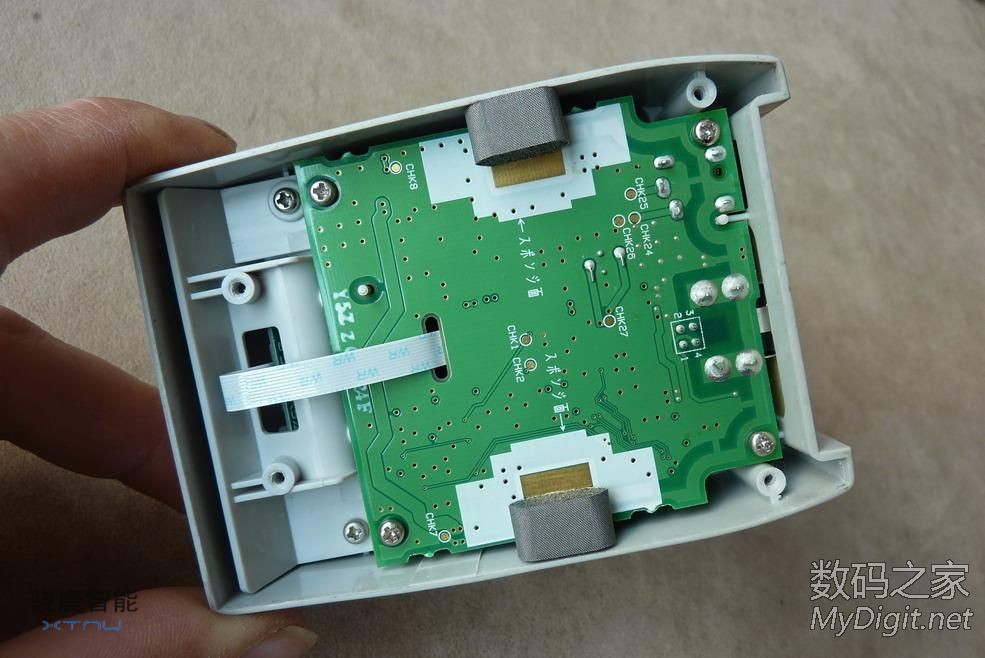

打開，就一塊線路板

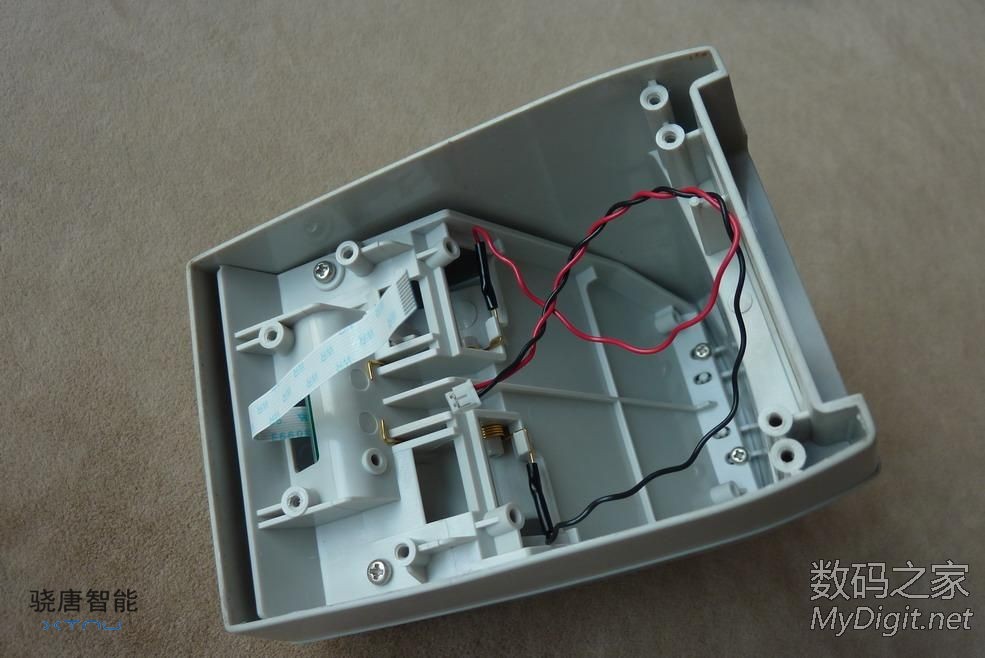

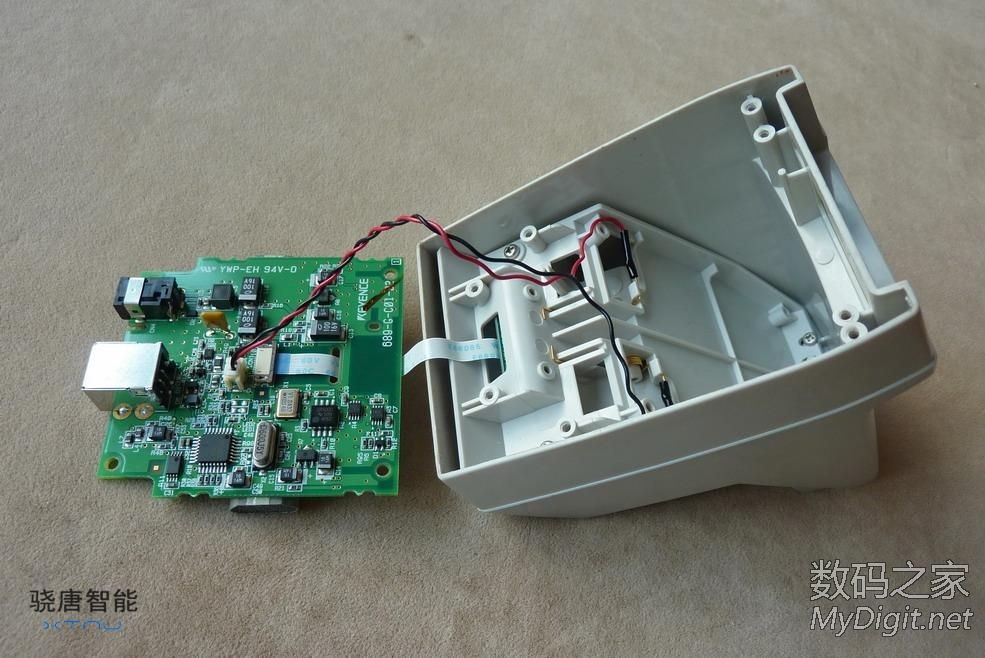

拿掉電路板后

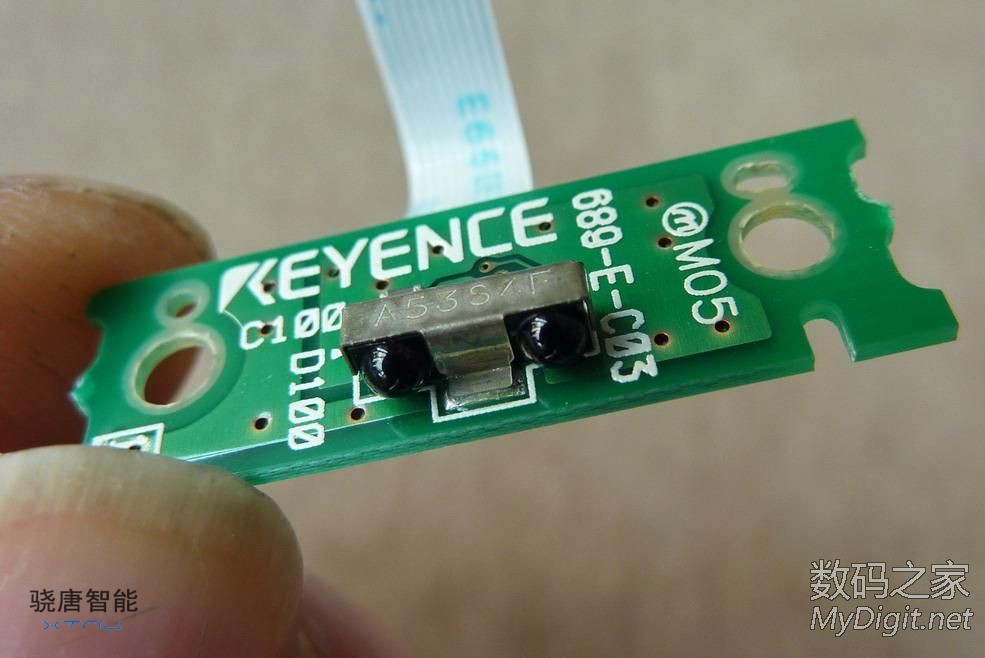

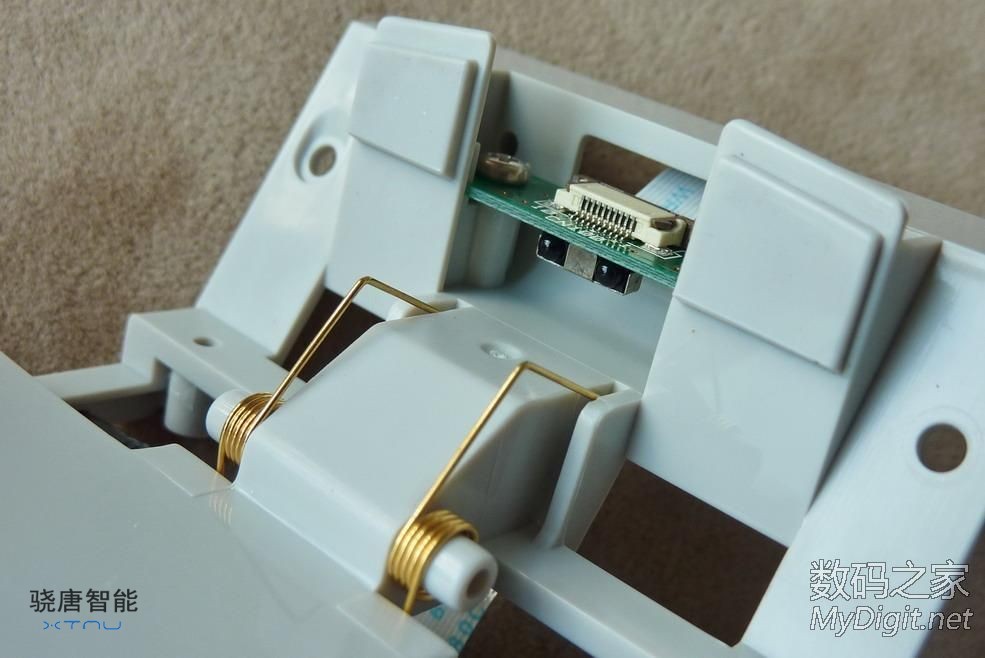

紅外反射和接收，與手持上面的一樣

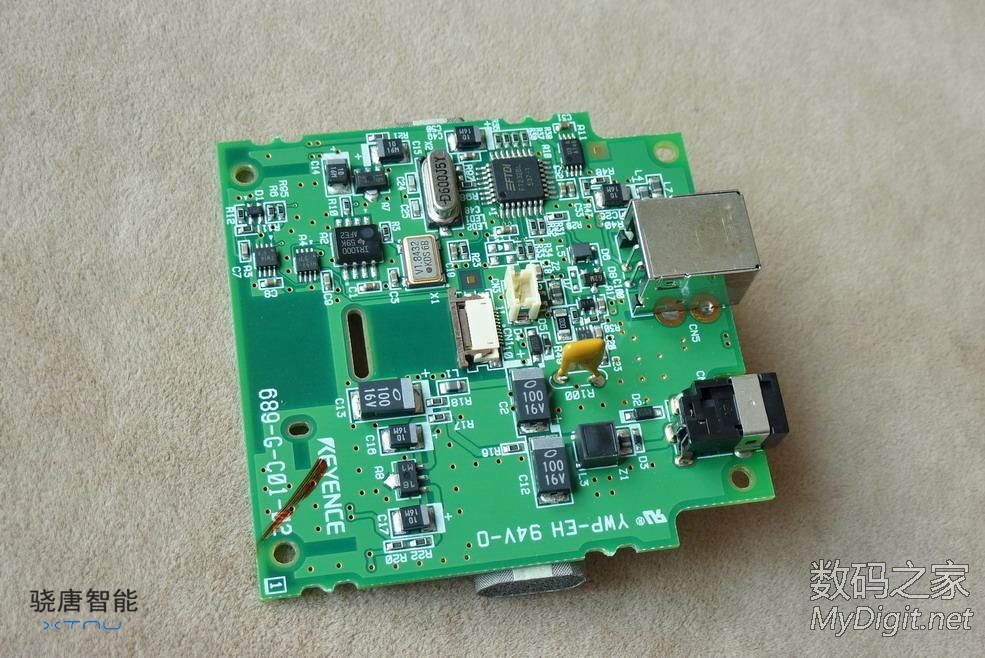

電路板，看著很舒服
電源部分

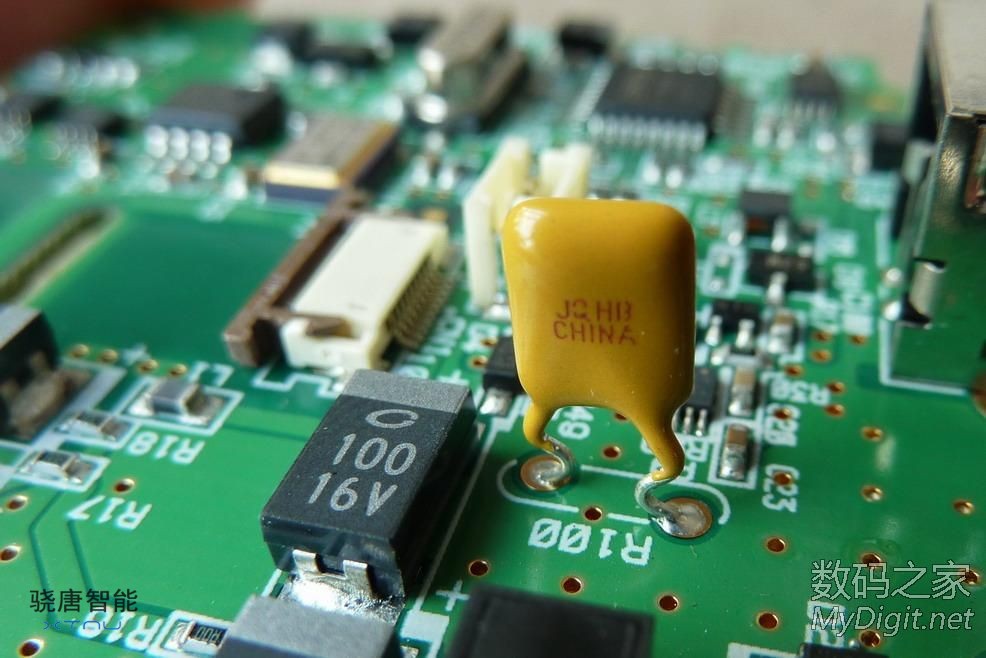

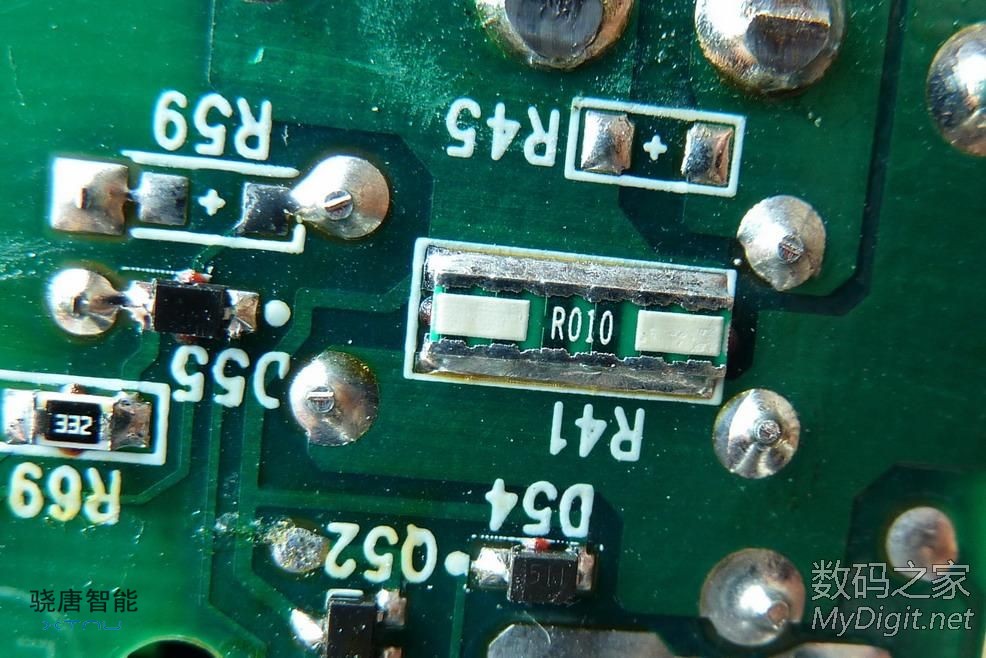

這種電阻沒見過，中國制造，可能是保險

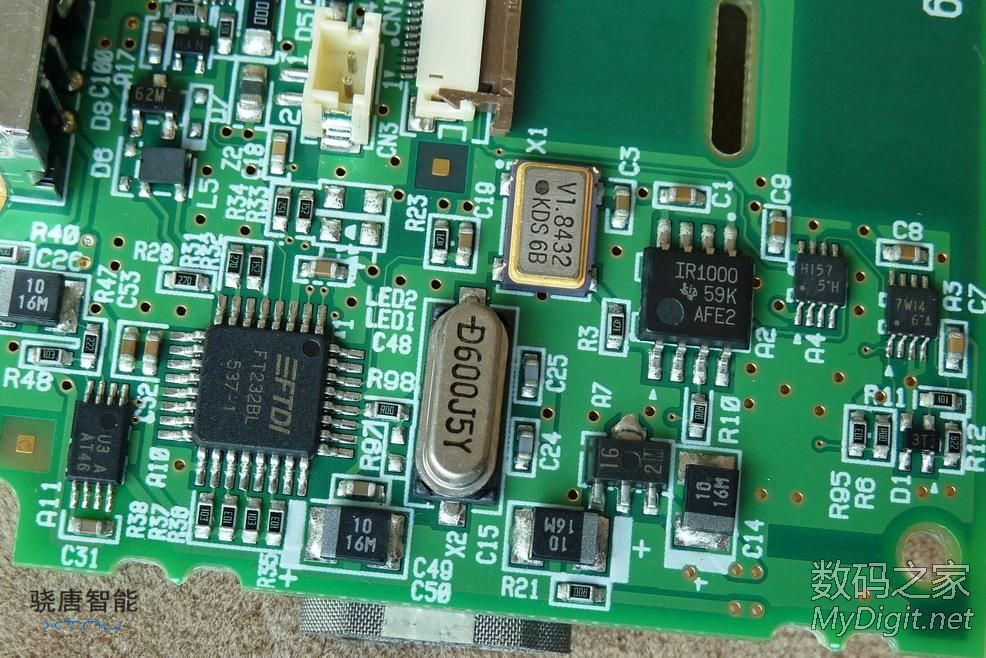

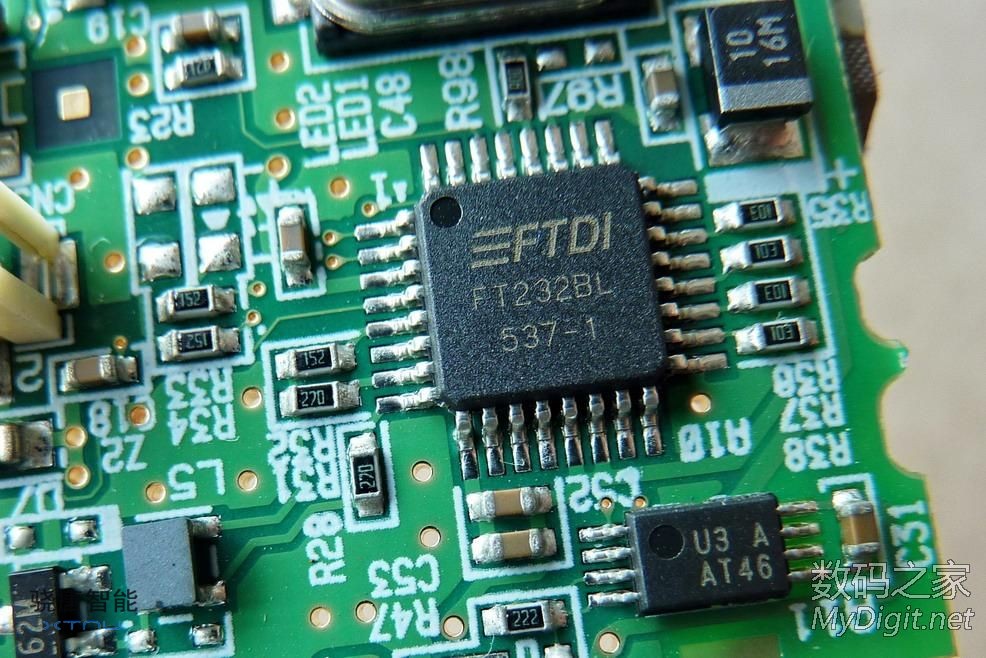

數據處理部分

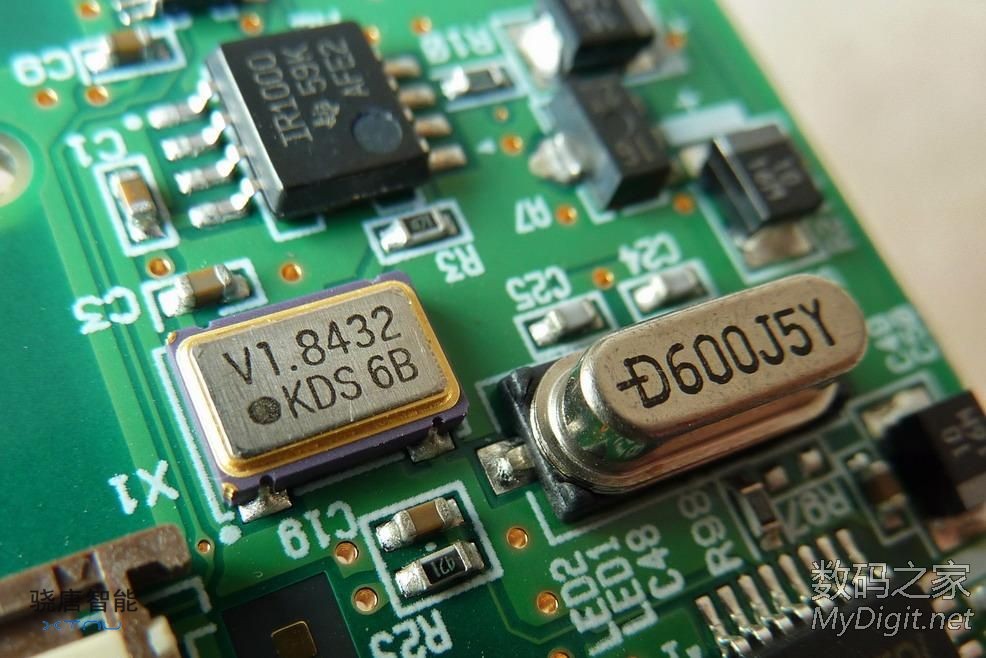

有倆晶振，挺上鏡的吧
合影

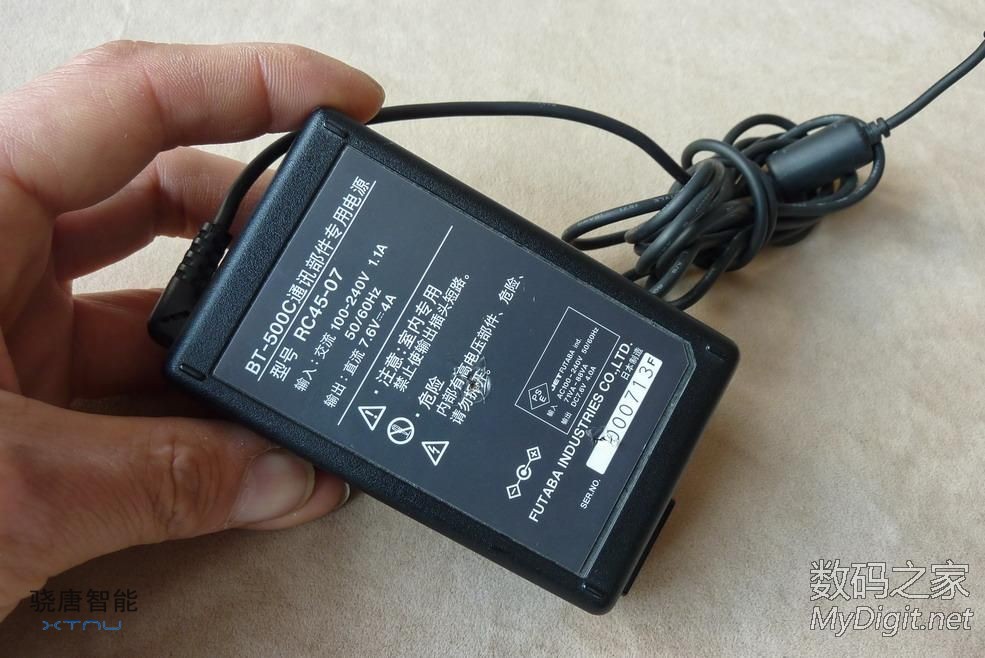

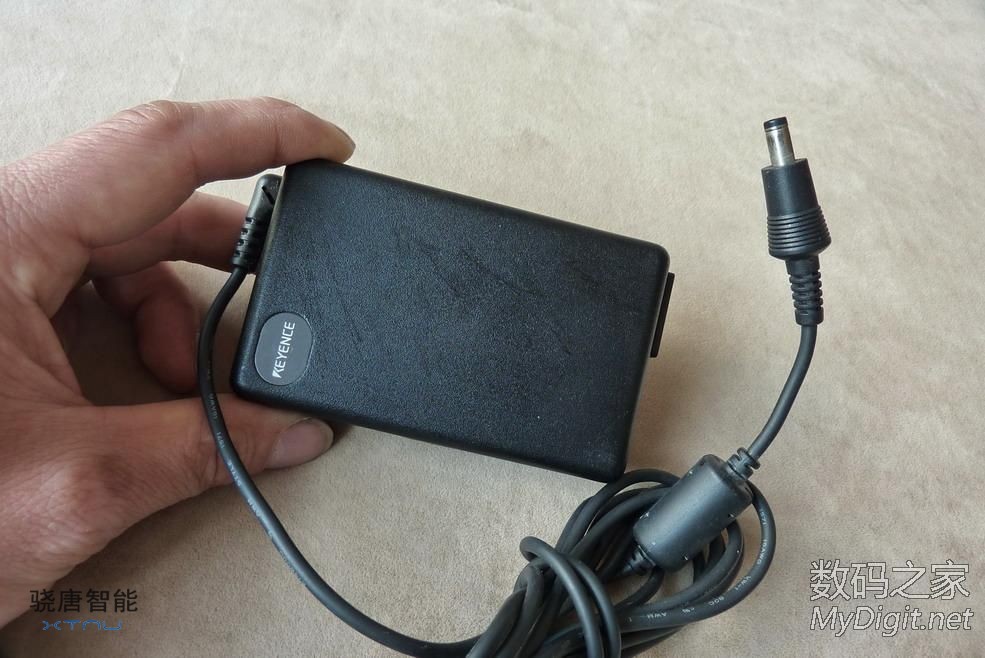

最后上專用電源，型號RC45-07，日本制造

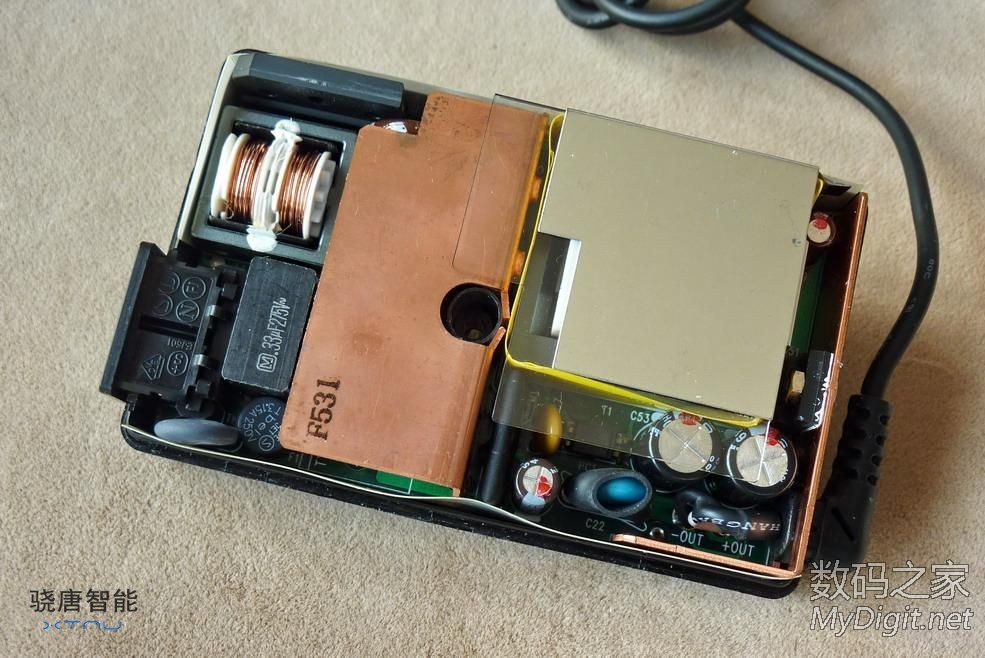

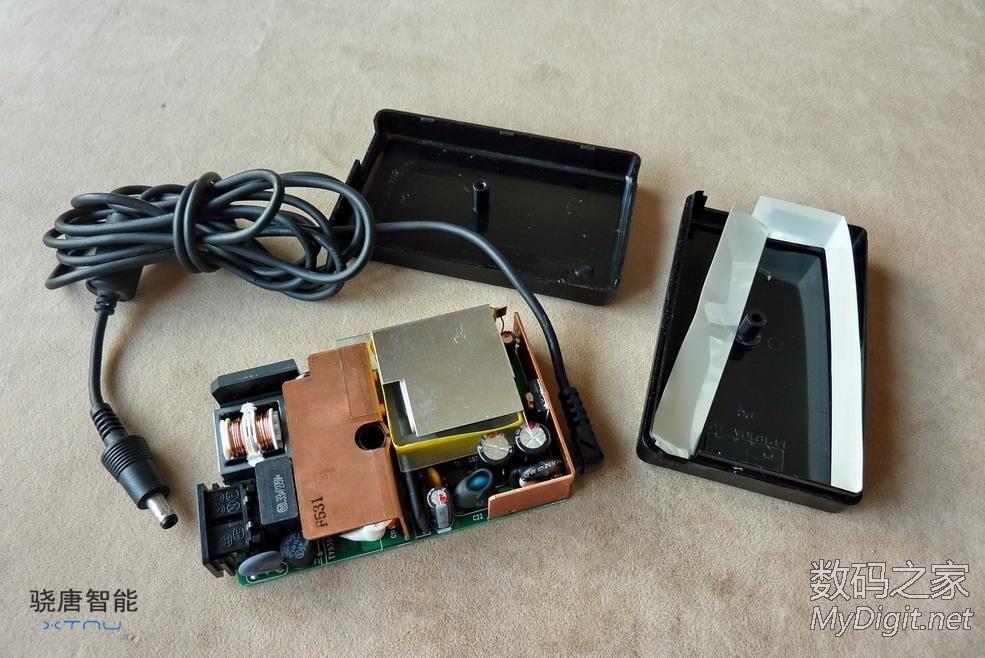

卡扣式外殼，打開不費勁，用的是銅質散熱片

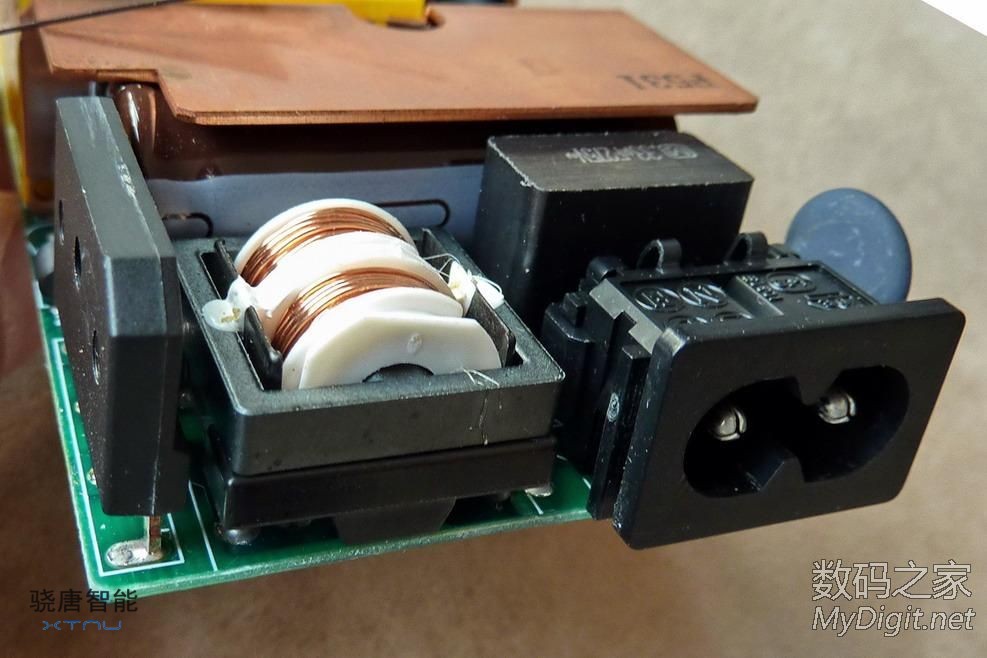

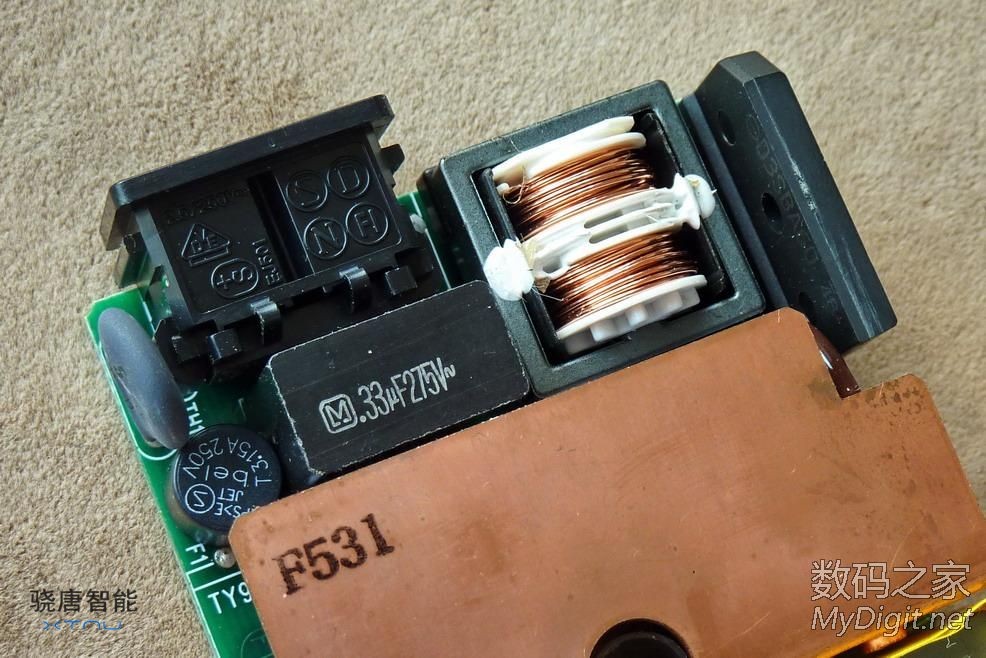

交流輸入部分，該有的都有

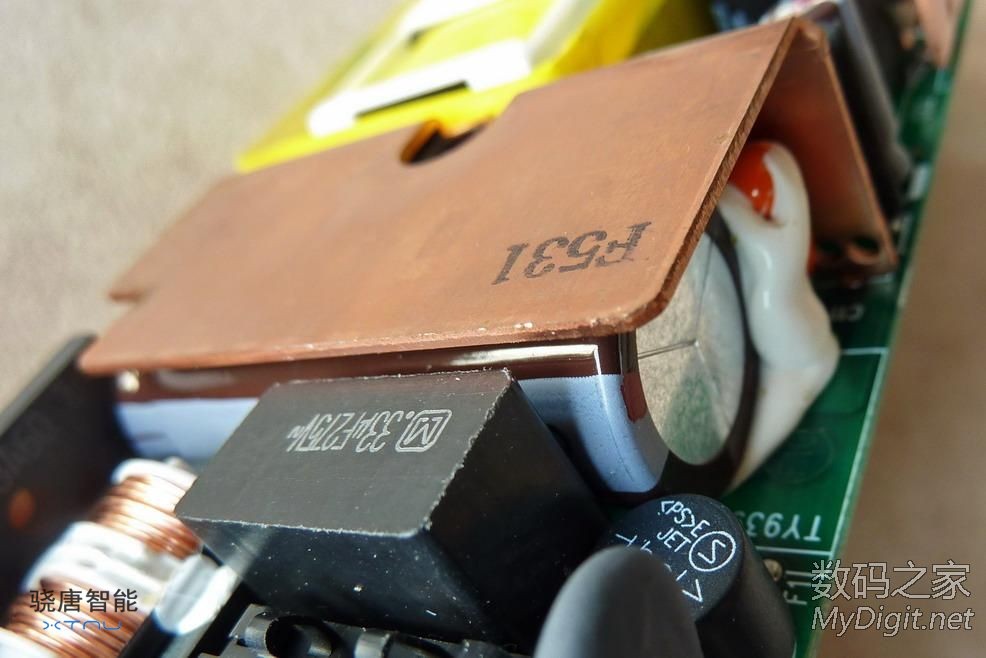

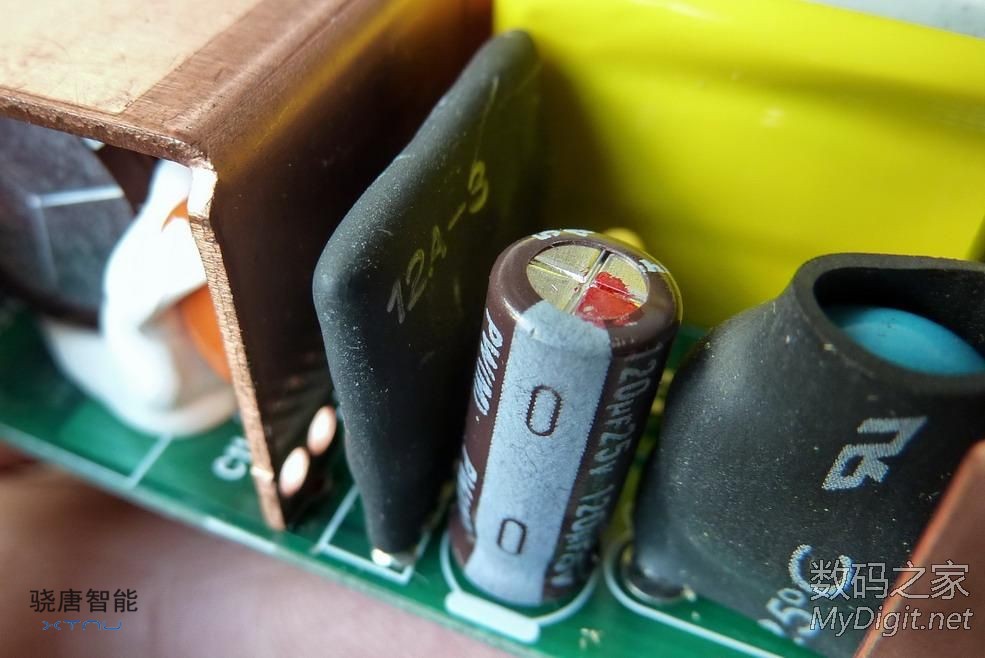

高壓濾波電容藏在散熱片下面，個不小

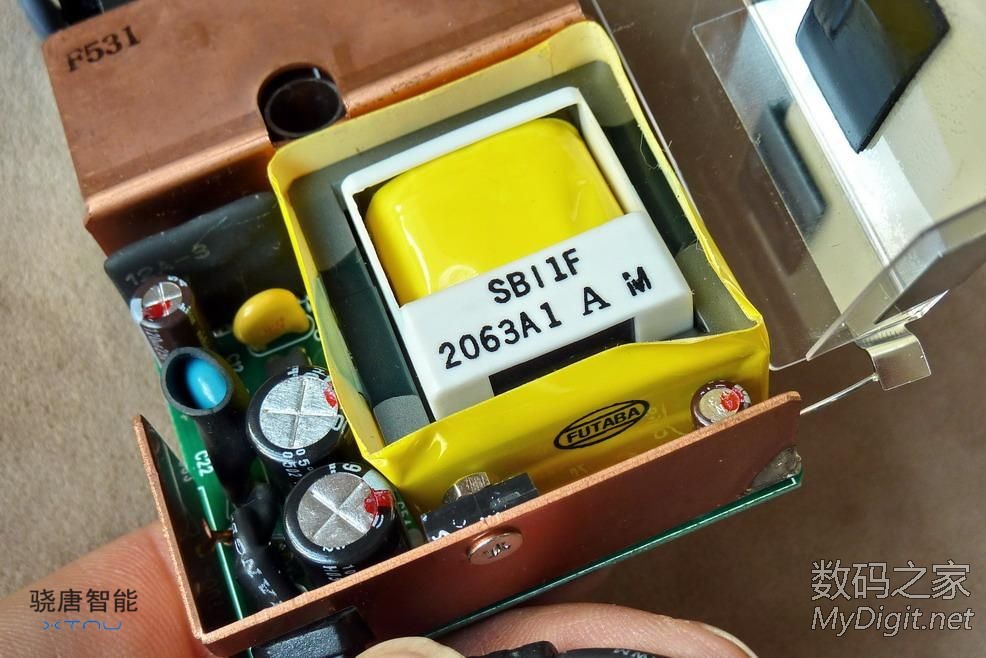

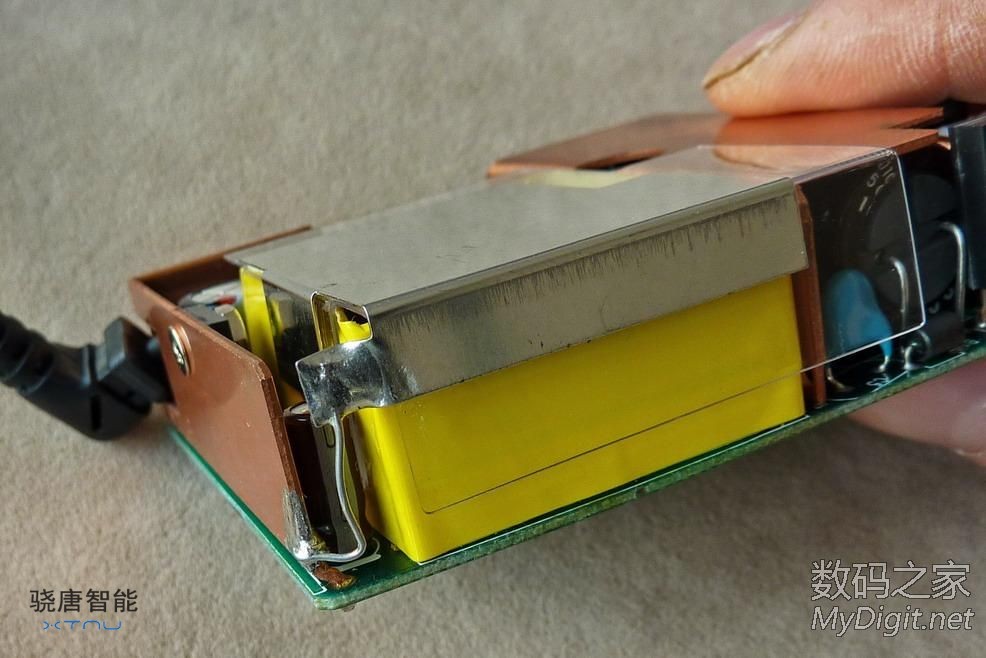

高頻變壓器上有屏蔽

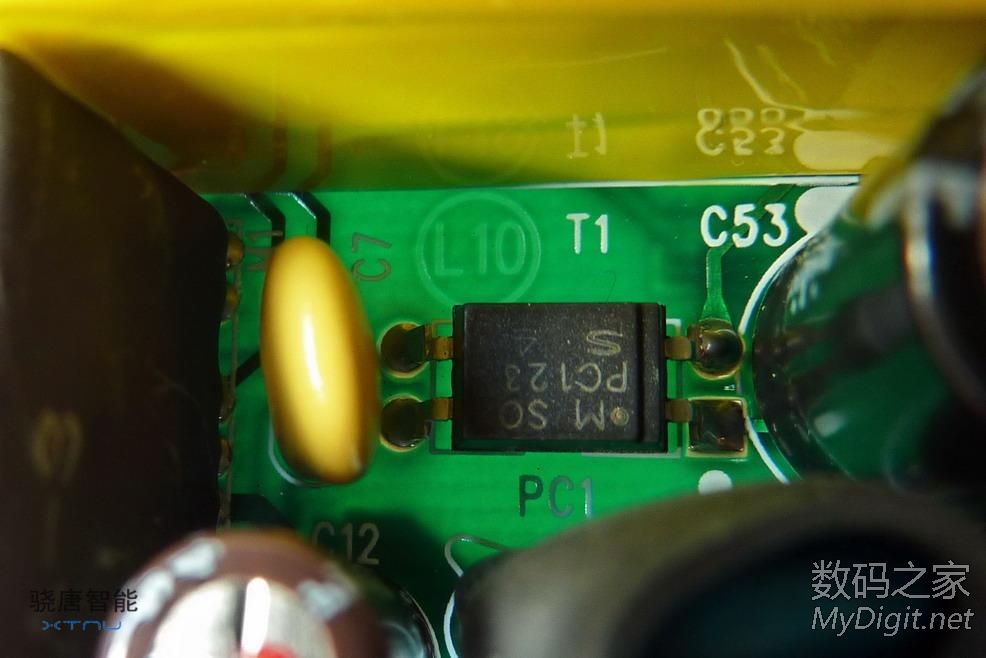

電源控制是一厚膜塊，光耦反饋，功率管和輸出整流管由于安裝太緊湊就沒下手

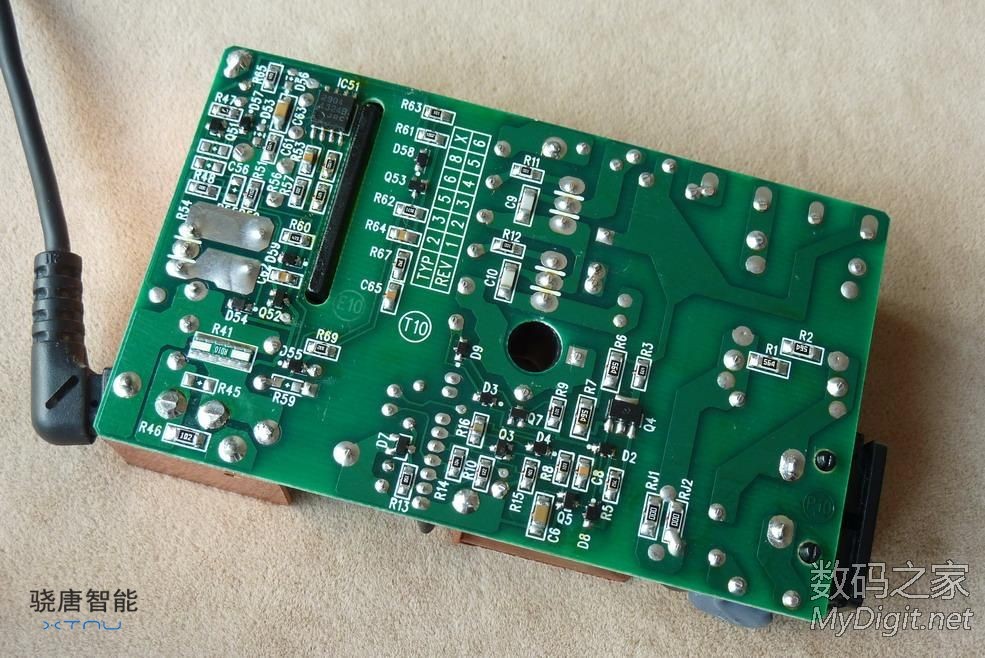

電路板反面

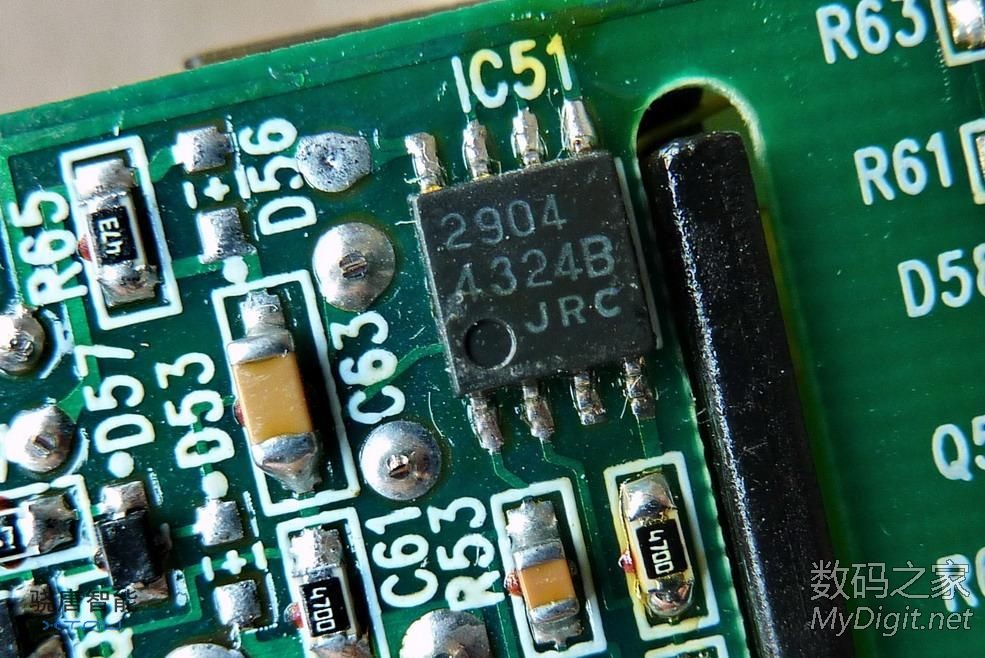

這個八腳貼片不知道是不是運放
輸出線前的電阻，應該是當保險用的
最后一張，這電源用料真心好，而且做得非常緊湊
謝謝觀賞！
