近年來，隨著移動互聯網技術的發展和智能手機的普及，二維碼技術在我國蓬勃發展，印制有二維碼的商品隨處可見，掃描商品上的二維碼獲取相關信息逐漸成為消費者的習慣，承載更多信息的二維碼日益成為聯接消費者與生產商、制造商、銷售商之間的最佳載體。但與此同時，商品上的二維碼應用存在編碼標識不統一，系統數據無法共享；不同系統服務商互相屏蔽，消費者體驗差，碎片化問題嚴重；二維碼安全問題頻發引發消費者擔憂等一系列問題嚴重影響了二維碼市場的健康發展。

在此背景下，經國家質量監督檢驗檢疫總局、國家標準化管理委員會批準，中國物品編碼中心牽頭眾多生產企業、電子商務企業、運營商、自動識別領域的服務商以及科研院所、各地方標準化機構等單位共同起草了《商品二維碼》（標準號GB/T 33993-2017）國家標準，該標準已于2018年2月1日正式實施，這是我國針對產品與商品二維碼開放應用的首個國家標準。

商品二維碼數據結構

根據《商品二維碼》國家標準規定，商品二維碼的數據結構分為編碼數據結構、國家統一網址數據結構、廠商自定義網址數據結構三種。

編碼數據結構

編碼數據結構由一個或多個取自表1中的單元數據串按順序組成，每個單元數據串由GS1應用標識符（AI）和GS1應用標識符（AI）數據字段組成。其中，全球貿易項目代碼（GTIN）單元數據串為必選項，其他單元數據串為可選項。編碼數據結構的商品二維碼示例如圖1。

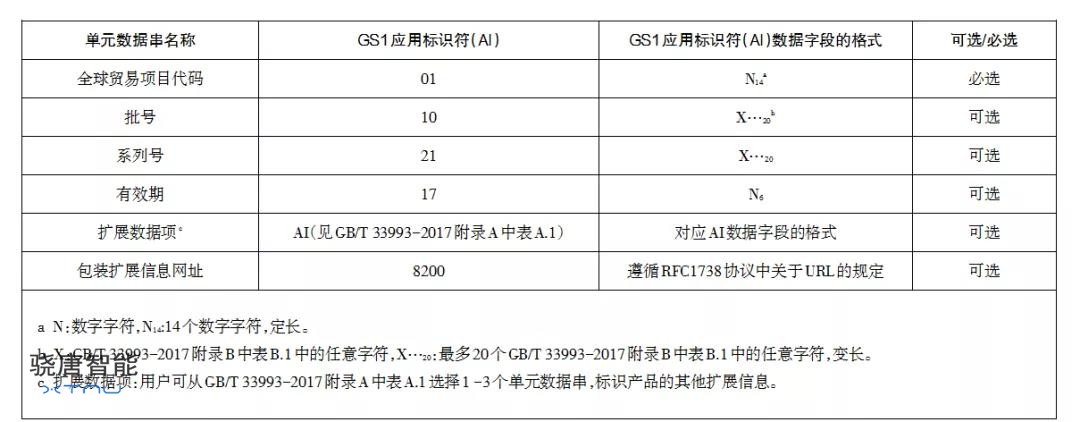

表1  商品二維碼的單元數據串

圖1  編碼數據結構的商品二維碼

國家統一網址數據結構

國家統一網址數據結構由國家二維碼綜合服務平臺服務地址、全球貿易項目代碼和標識代碼三部分組成。國家二維碼綜合服務平臺地址為：http://2dcode.org/和https://2dcode.org/；全球貿易項目代碼為16位數字代碼；標識代碼為國家二維碼綜合服務平臺通過對象網絡服務（OWS）分配的唯一標識商品的代碼，最大長度為16個字節（如表2）。數據結構為URI（統一資源標識符）格式。國家統一網址數據結構的商品二維碼示例如圖2所示。

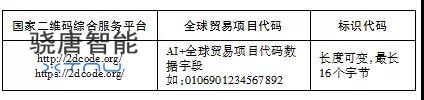

表2   國家統一網址數據結構

圖2   國家統一網址數據結構的商品二維碼

廠商自定義網址數據結構

廠商自定義網址數據結構由廠商或廠商授權的網絡服務地址、必選參數和可選參數三部分依次連接而成，連接方式由廠商確定，應為URI格式，具體定義及有關格式見表3。廠商自定義網址數據結構的商品二維碼示例參見圖3。

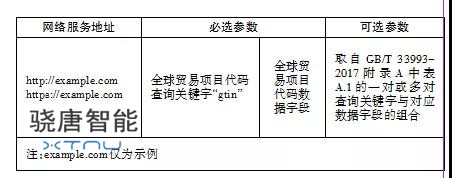

表3   廠商自定義網址數據結構

圖3   廠商自定義網址數據結構的商品二維碼

其中，必選參數由查詢關鍵字“gtin”以及全球貿易項目代碼兩部分組成，兩部分之間應以URI分隔符分隔。可選參數由取自GB/T 33993-2017《商品二維碼》附錄A中表A.1的一對或多對查詢關鍵字與對應AI數據字段的組合組成，組合之間應以URI分隔符分隔。每對組合由查詢關鍵字和對應的AI數據字段兩部分組成，兩部分之間應以URI分隔符分隔。

商品二維碼的信息服務

國家二維碼綜合服務平臺（http://2dcode.org/和https://2dcode.org/）目前已正式上線，平臺基于《商品二維碼》國家標準建立，并與現有的中國商品信息服務平臺對接，主要為我國境內生產商、制造商、銷售商等二維碼用戶、二維碼服務提供商以及廣大GS1系統成員提供商品二維碼注冊解析、信息接入、安全保證等服務，已經注冊成為商品條碼系統成員的企業可以憑條碼卡賬號密碼直接登錄國家二維碼綜合服務平臺，使用商品二維碼實現相關的增值服務。

對于眾多中小企業來說，自建二維碼服務平臺需要花費較多的人力、財力、物力，因此企業可以選擇在國家平臺展示產品相關信息，消費者掃描二維碼可以看到國家平臺顯示的產品詳細信息，如果企業已經有自己的產品展示平臺，也可以將已有的商品信息展示網址登記在國家平臺，掃描商品二維碼可以通過國家二維碼綜合服務平臺跳轉至已有的產品展示平臺；當然企業也可以選擇采用編碼數據結構或廠商自定義網址數據結構來對產品進行展示。

《商品二維碼》國家標準規定了商品二維碼的三種數據結構，目前國內外絕大多數的條碼設備生產商基本都已經支持GS1編碼體系，便于客戶在線下通過編碼數據結構實現跟蹤追溯、防串貨等需求；對于網址數據結構，目前主流的掃碼APP都能支持解析與訪問互聯網。同時，國家二維碼綜合服務平臺也提供了解析SDK，二維碼服務商將此SDK嵌入掃碼APP中，即可實現通過APP解析編碼數據結構。

商品二維碼的應用

越來越多的企業意識到了需要對某個批次或單品來實現商品的追溯、防串貨管理等，企業可以應用商品二維碼國家標準中的編碼數據結構滿足這些要求。

例如，將條碼為06901234567892的商品出口到國外，實現單品追溯，可以采用編碼數據結構實現一物一碼，按照商品二維碼的標準注冊為：（01）06901234567892（10）ABC001（21）20170817ASDFghjk，商品二維碼如圖4所示。

圖4   條碼06901234567892批次ABC001序列號20170817ASDFghjk的商品二維碼

如果企業想要實現借助編碼數據結構實現商品二維碼的網絡信息服務，可以借助應用標識符8200增加商品的包裝擴展信息網址，需要注意的是，掃描終端此時需要增加解析功能，增加包裝擴展信息網址的商品二維碼如圖5。

圖5  增加包裝擴展信息網址的商品二維碼

企業也可以借助國家二維碼綜合服務平臺來實現商品二維碼介紹企業和產品優惠促銷的功能，例如企業將條碼為06901234952735的產品登記在國家二維碼綜合服務平臺上，獲得的網址為：http://2dcode.org/01069012349527354VP2R，將承載此網址的商品二維碼（如圖6）印制在商品上，消費者掃碼可看見國家平臺顯示的優惠促銷等信息（見下頁圖7）；如果企業有自己的二維碼信息服務平臺，可以選擇自定義平臺展示頁面，將已有的商品信息展示網址（例如https://item.jd.com/329873.html）登記在國家平臺，消費者掃描二維碼即可跳轉到已有商品信息展示網址，https://item.jd.com/329873.html（見下頁圖8）。

圖6  國家二維碼綜合服務平臺生成的二維碼

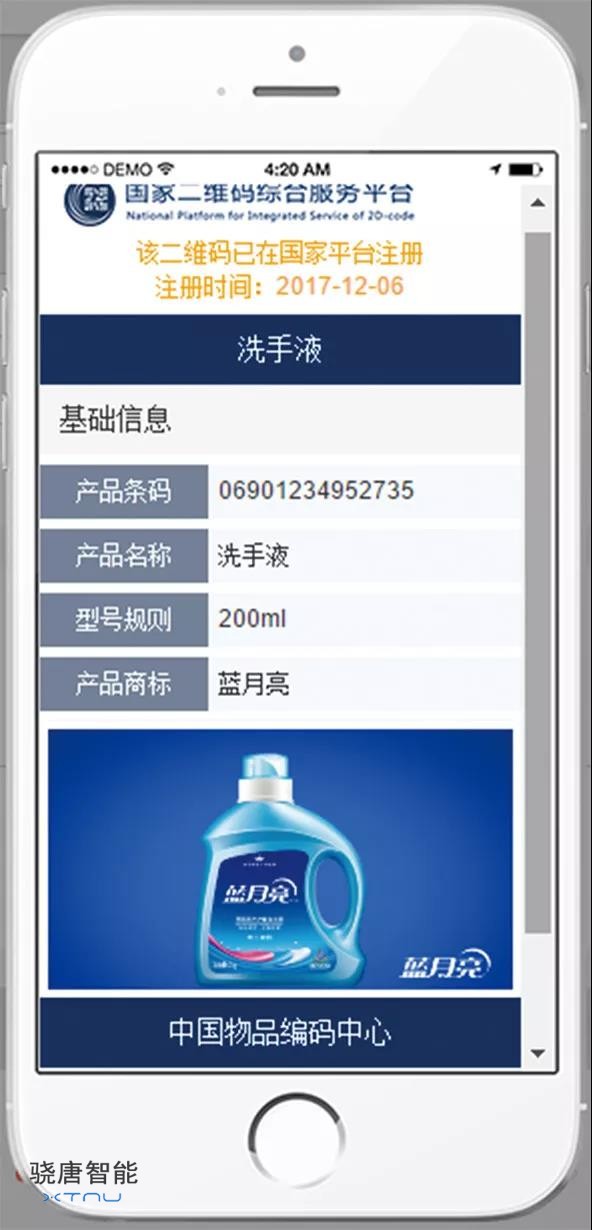

圖7  國家二維碼綜合服務平臺顯示信息

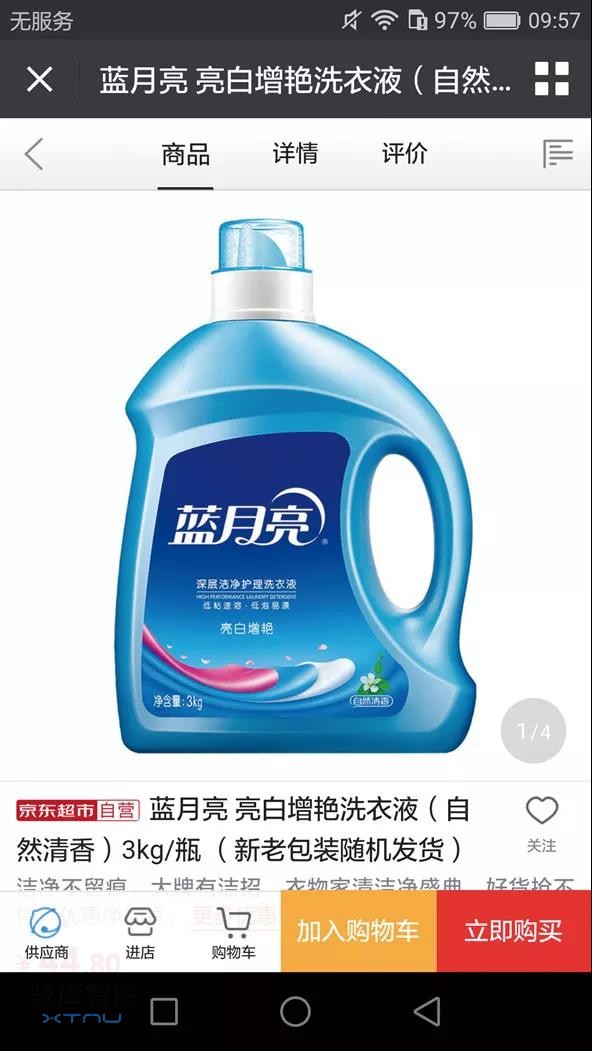

圖8  國家二維碼綜合服務平臺跳轉至自定義平臺顯示信息

對于國內眾多實力雄厚的大企業，很多都已經有自己的信息服務平臺，商品二維碼編碼可以采用廠商自定義網址數據結構，將商品的已有信息服務地址進行跳轉即可。

例如在企業信息服務平臺上，條碼為06929020033338的商品服務地址為：www.example.com/search？id=U556aV457Rdc，依據標準，此商品的服務地址轉為：www.example.com/gtin/06929020033338，僅是服務地址改變，其它頁面完全不變，承載此網址的商品二維碼將取代原來的二維碼印制到商品上。

商品二維碼的符號及質量要求

為了保證商品二維碼的印刷質量，便于客戶與消費者進行掃描，標準對商品二維碼符號的碼制、模塊尺寸、符號大小、符號位置等指導商品二維碼印制的技術指標進行了規定，標準還給出了商品二維碼的符號質量判定標準與推薦質量等級。

標準中規定商品二維碼應采用漢信碼、快速響應矩陣碼（簡稱QR碼）或數據矩陣碼（Data Matrix碼）等GS1或FNC1（二維碼碼制中的GS1專用編碼）模式，且具有國家標準或國際ISO標準的二維碼碼制，目前國家二維碼綜合服務平臺可以生成QR碼和漢信碼方便企業下載印刷。商品二維碼符號的質量等級不宜低于1.5/XX/660。其中：1.5是符號等級值；XX是測量孔徑的參考號（應用環境不同，測量孔徑大小的選擇也不同）；660是測量光波長，單位為nm，允許偏差±10nm。

商品二維碼價值

《商品二維碼》國家標準在認真研究國內外相關標準及國內實際應用情況的基礎上制定，是我國二維碼領域重要的基礎標準。商品二維碼的三種數據結構各有優勢，可以滿足越來越多的企業實現商品營銷、追溯、防串貨管理等不同層次的多樣化需求。商品二維碼標準的發布為完善供應鏈企業間跟蹤、追溯需求及促進供應鏈內流程的無縫銜接及有效運行提供了技術支持，商品二維碼結合目前最廣泛的互聯網應用，將商品二維碼作為訪問國家二維碼綜合服務平臺或企業自身互聯網平臺的入口。

標準制定的數據結構方案靈活，兼容不同的市場需求，可以有效解決目前我國國內編碼標識不統一，系統之間缺乏互聯互通，封閉系統應用互設壁壘的問題；有效降低商品上印制多個二維碼，自己開發跟蹤追溯系統的成本；通過國家二維碼綜合服務平臺跳轉到國家或者企業自身平臺，保證所鏈接的為官方網址，解決了消費者掃碼的安全顧慮。

《商品二維碼》國家標準的發布與實施對于指導我國產品制造商用好二維碼技術，確保商品跨系統、跨領域流通和信息互通，降低潛在二維碼應用風險和社會綜合成本，促進我國二維碼技術應用與產業化協調健康發展具有重要的現實意義。

河北省標準化研究院   李叢芬   李海波   楊寶雙   王   瀟
