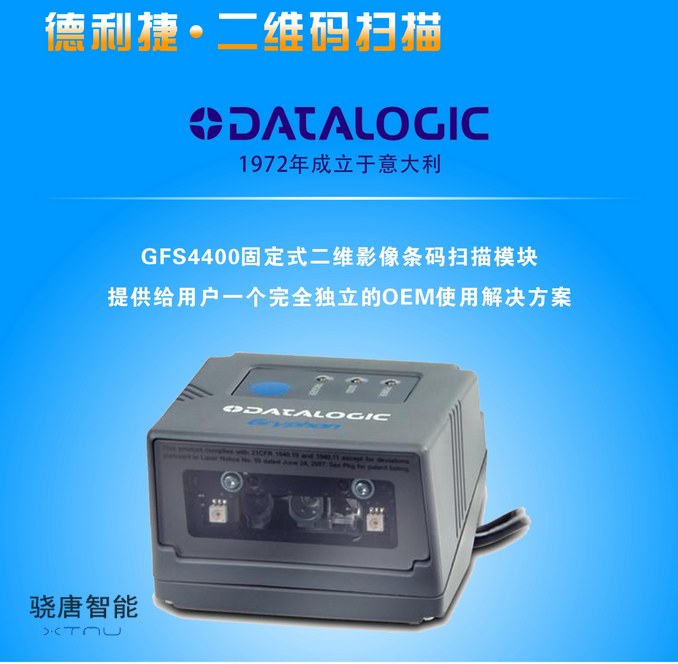

得利捷DatalogicGRYPHON I GFS4470固定式二維影像條碼掃描模塊介紹

DatalogicGryphon ?GFS4470固定式二維影像條碼掃描模塊提供給用戶一個完全獨立的OEM使用解決方案，它易于集成到自助服務一體機、核價器、 售票、文檔處理和醫學實驗室應用，以及自助售貨機和其他自動設備中。

易于集成的設計理念，讓Gryphon GFS4470掃描模塊為系統設計者提供了一個“即插即用”的解決方案。采用抗高沖擊樹脂構造，經得起溶劑和消 毒液反復清洗，同時密封外殼符合工業標準，防水防塵，提供可靠的掃描性能。

GFS4470掃描模塊憑借出色的近距離掃描特性，廣角視野，高移動耐受性，快速閱讀，在解碼以及讀取受損條碼方面為用戶提供了卓越的性能。與所有Gryphon掃描器相同，GFS4470掃描模塊擁有Datalogic的“綠點”專利技術，提供有效的讀取反饋。

因為GFS4470掃描模塊深紅色的穩定照明光線，使得用戶的使用舒適度大化。與競爭產品閃爍的光線相比，對眼睛來說更易分辨，同時高可見度的4 點瞄準器定義了一個精確的閱讀區域，可減少意外讀取的次數。瞄準器的中心十字在多條形碼的環境下，為目標條碼進行了定位。

GFS4470掃描模塊，針對類似郵政碼、PDF417這樣的堆疊碼和復合碼等的一維和二維條形碼，可提供快速讀取性能。對移動營銷或票務應用而言，這款影像式掃描模塊同樣能在讀取移動設備上的條形碼時表現出卓越的性能。
采集簽名以及掃描文件需要單獨設備來完成，但是有了GFS4470掃描模塊之后，這些單獨設備便不再需要了。
GFS4470掃描模塊中有幾種觸發模式可供使用。首先，該掃描模塊可自動感測物體并自動觸發。還有一種連續掃描模式，可在條形碼通過其視野范圍時自動掃描并傳輸數據。另外也可以通過可編程序邏輯控制器（PLC）或從傳感器外部遠程觸發。?

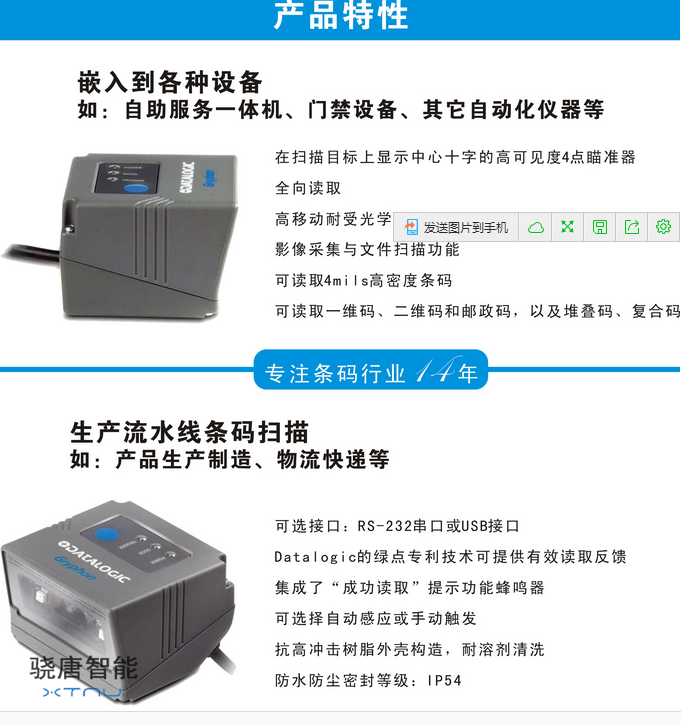

得利捷DatalogicGRYPHON I GFS4470固定式二維影像條碼掃描模塊特性
1、在掃描目標上顯示中心十字的高可見度4點瞄準器
2、全向讀取
3、高移動耐受光學性能
4、影像采集與文件掃描功能
5、可讀取4mils高密度條碼
6、可讀取一維碼、二維碼和郵政碼，以及堆疊碼、復合碼
7、接口：USB接口
8、Datalogic的綠點專利技術可提供有效讀取反饋
9、集成了“成功讀取”提示功能蜂鳴器
10、可選擇自動感應或手動觸發
11、抗高沖擊樹脂外殼構造，耐溶劑清洗
12、防水防塵密封等級：IP54

得利捷DatalogicGRYPHON I GFS4470固定式二維影像條碼掃描模塊詳細參數

譯碼能力

一維碼/線性碼：對所有標準一維碼包括GS1 DataBar?線碼可自動區分和譯碼.

二維碼：Aztec Code; Data Matrix; MaxiCode; Micro QR Code; QR Code; 中國漢信碼

堆棧碼：EAN/JAN Composites; GS1 DataBar Composites; GS1 DataBar Expanded Stacked; GS1 DataBar Stacked; GS1 DataBar Stacked Omnidirectional; MacroPDF; MicroPDF417; PDF417; UPC A/E Composites

郵政碼：IMB; KIX Post; Planet Code; Postnet; Royal Mail Code (RM4SCC); 中國郵政碼; 日本郵政碼; 澳大利亞郵政碼; 英國郵政碼; 韓國郵政局代碼

電器

電流：工作狀態（標稱）: < 180 mA 5 VDC

待機/空閑（標稱）:

在線和串行在線模式: 65 mA

自動目標感應模式: 115 mA

輸入電壓 5 VDC +/- 5%

環境

抗跌落：可承受多次從0.76米/2.50英尺跌落水泥地的撞擊.

溫度：儲藏/運輸: -20 至 70 °C / -4 至 158 °F

工作狀態: -20 至 50 °C / -4 至 122 °F

濕度（非冷凝）：5-95%

環境光：0 至 100.000 Lux

防水和防塵密封：IP54

接口

接口：USB

物理參數

可選顏色：滿足一定小購買量要求可以選擇其他用戶指定顏色和標識; 灰色

尺寸：3.9 x 5.7 x 5.8 cm / 1.5 x 2.2 x 2.3 in 39*57*58mm

重量：USB: 170.0 g / 6.3 oz （包括電纜）

識讀性能

光源：瞄準: 650 nm VLD

分辨率（大）：1D Linear: 0.102 mm / 4 mils

Data Matrix: 0.178 mm / 7 mils

PDF417: 0.102 mm / 4 mils

影像感應器 Wide VGA: 752 x 480 pixels

影像撲捉：圖像格式; BMP, JPEG, TIFF; Greyscale: 256, 16, 2

打印對比度（小）：25%

識讀指示：Datalogic Green Spot 綠點成功識讀反饋; 蜂鳴器（音調可調）; 識讀LED

識讀角度：卷曲度: +/- 180°; 斜度: +/- 40°; 歪曲度（偏離）: +/- 40°

掃描范圍

標準景深：小景深由條碼長度和掃描角度決定。 視打印分辨率，對比度和環境光而定。

Code 39: 5 mils: 4.7 至 17.7 cm / 1.8 至 7.0 in Code 39: 10 mils: 1.7 至 33.2 cm / 0.7 至 13.1 in

Data Matrix: 10 mils: 2.7 至 17.1 cm / 1.0 至 6.7 in

Data Matrix: 15 mils: 1.2 至 24.6 cm / 0.5 至 9.7 in

EAN: 13 mils: 2.5 至 41.9 cm / 1.0 至 16.5 in

PDF417: 10 mils: 2.2 至 23.9 cm / 0.9 至 9.4 in

QR Code: 10 mils: 3.5 至 16.0 cm / 1.4 至 6.3 in

安全與法規

機構認證：所符合的相關認證見產品快速參照手冊。 本產品滿足使用所必須的安全和法規認證

激光類別：IEC 60825 Class 2; 小心激光輻射-切勿直視激光束

環境符合：符合中國RoHS; 符合歐盟RoHS
