什么是網線？

網線，又叫雙絞線（Twisted Pair），是布線工程中最常用的一種傳輸線纜。雙絞線采用一對相互絕緣的金屬線相互交纏在一起，可以有效降低信號干擾，從而得名“雙絞線”。

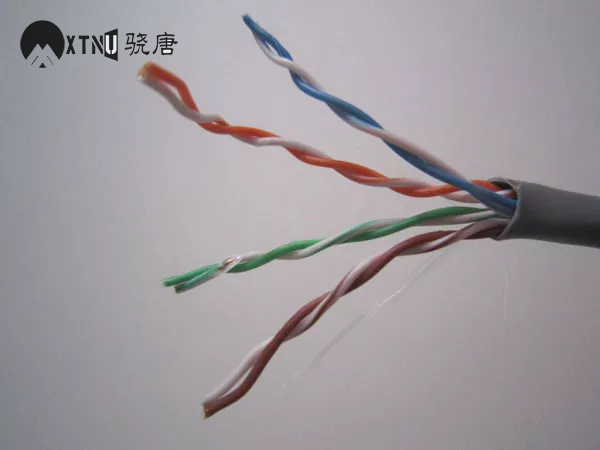

▲普通網線打開后，都可以看到兩根糾纏在一起的銅線，因而得名“雙絞線”。

雙絞線可分為屏蔽雙絞線（STP=Shielded Twisted Pair）和非屏蔽雙絞線（UTP=Unshielded Twisted Pair）。STP（屏蔽雙絞線）的雙絞線內有一層或幾層屏蔽層，在數據傳輸時可減少電磁干擾，所以它的穩定性較高。而UTP（非屏蔽雙絞線）內沒有屏蔽層，所以它的穩定性較差，但它的優勢就是價格便宜。

但是屏蔽雙絞線要求整個系統全部是屏蔽器件，包括電纜、插座、水晶頭和配線架等，同時建筑物需要有良好的地線系統。在實際部署時，很難全部接地，從而使屏蔽層本身成為最大的干擾源，導致性能甚至遠不如非屏蔽雙絞線UTP。所以，除非有特殊需要，通常在綜合布線系統中只采用非屏蔽雙絞線。

根據國際標準化組織（IEEE）在2010年發布的ISO/IEC 11801第三版標準，雙絞線可根據傳輸帶寬分為如下幾類：

 一類線（Category 1）：這種線主要用于上世紀八十年代電話線纜，只能傳輸壓縮過的語音信號，并不能用于數據傳輸，因而已經被淘汰。

 二類線（Category 2）：傳輸帶寬為1MHZ，可用于語音傳輸和最高傳輸速率4Mbps的數據傳輸，目前已經淘汰。

 三類線（Category 3）：傳輸帶寬為16MHz，可用于語音傳輸以及最高傳輸速率為10Mbps的數據傳輸，目前仍在部分基礎行業中作為最低標準使用。

 四類線（Category 4）：傳輸帶寬為20MHz，可用于語音傳輸以及最高傳輸速率為16Mbps的數據傳輸，誕生之初專為令牌式的局域網布線設計，因帶寬太窄早已被淘汰。

 五類線（Category 5）：傳輸帶寬為100MHz，數據傳輸速率最高可達100Mbps。五類線是隨著100Mbps快速以太網誕生的，因使用8芯銅纜，極大地增加了繞線密度，因而傳輸帶寬有了質的飛躍。

同時伴隨著五類線誕生的，還有POE（以太網供電）功能。POE(Power Over Ethernet)指的是在現有以太網五類線布線的基礎上不作任何改動的情況下，通信終端（如IP電話機、無線局域網接入點AP、網絡攝像機等）既能夠通過一根雙絞線傳輸數據，也能夠通過該線纜為設備供電。

POE技術能在確保現有結構化布線最大限度地降低成本，減少可能的故障點。POE凝聚了很多專家的智慧，也使得五類線這種有些老舊的線規持續的發揮著它的活力與潛能。

超五類線（Category 5E）是在五類線的基礎上誕生的，有效改善了五類線各種串擾、衰減、損耗問題，但是帶寬依然保持100MHz。

六類線（Category 6）：傳輸帶寬為250MHz，帶寬是五類、超五類線纜的兩倍多，用于架設千兆網，最適用于傳輸速率為1Gbps的應用。同時六類線更好地改善了串擾和損耗問題，對于新一代的高速雙向網絡應用來說極為重要。

超六類網線（Category 6A）在六類線基礎上發展而來，傳輸帶寬可達500MHz，能支持萬兆網架設。超六類網線因其銅線直徑比六類線粗了0.1mm，使得超六類網線是目前最耐高溫的網線，50℃時的性能指標依然可以相當于20℃下的六類線。

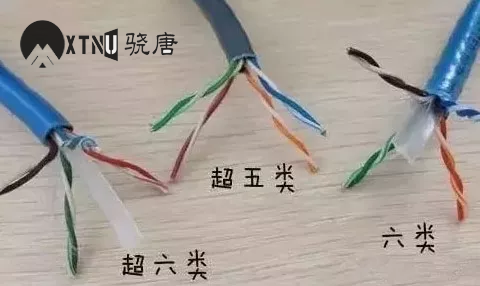

▲注意中間屏蔽層的形狀區別。

 七類線（Category 7）：傳輸帶寬高達600MHz，傳輸速率高達10Gbps。七類線主要是為了適應萬兆以太網技術的發展而生，是目前最新的雙絞線標準。超七類網線（Category 7A）更是可以達到1000MHz傳輸帶寬。

七類線纜中的每一對線都有一個屏蔽層，四對線合在一起還有一個公共大屏蔽層，因而七類線是所有雙絞線中最不耐彎折、線徑最粗的。而且七類線對硬件要求較高，部署受成本影響較大。

八類線（Category 8.1/8.2）：目前國際上僅對八類線做了定義，并未真正實施該標準，市面上也罕有八類線產品。目前該類線將至少擁有30米傳輸距離內2000MHz的傳輸帶寬，百米通信距離內傳輸帶寬也不會低過1000MHz。

控制帶寬的還有規范

如果說網線的種類相當于水管的粗細，通信規范就相當于接入水管的水龍頭。

Base-T：雙絞線對（Baseband），T代表使用UTP（非屏蔽雙絞線）銅質電纜。該協議是一種以bps速率工作的局域網（LAN）通信規范，通常稱其為“快速以太網規范”。該通信規范會將數據編碼后在線纜中傳播，因而也被叫做“網絡通信的火車頭”。

上世紀90年代，國際標準化組織（IEEE）將10BASE-T規范規定下來，10表示10Mbps，最大有效長度為100m。沒過多久就出現了使用兩對UTP的100BASE-T規范，網絡速率是10BASE-T的十倍，即100Mbps。

千兆網時代時，使用更加復雜編碼的1000BASE-T規范誕生了，它可以讓用戶從原有100BASE-T規范的基礎上平滑過渡，依然使用五類網線而無需重復布線。

但是始終無法突破1Gbps的瓶頸，在萬兆網時代顯然已經成為了發展的攔路虎。因此NBASE-T聯盟引領的NBASE-T規范應運而生，它通過定義一種全新的編碼模式，使得現有超五類、六類網線無須更換線纜，就能夠達到2.5Gbps或者5Gbps的傳輸速度。為用戶節省了大量的部署成本，用最低影響的方式大幅提升通信速度。

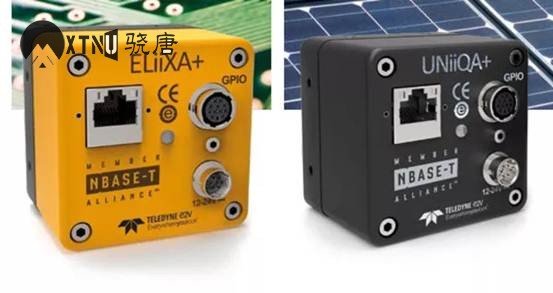

▲目前Teledyne e2v出品的UNiiQA+系列和ELiiXA+系列線掃描相機，均可提供NBASE-T接口相機，可使其用戶從增加吞吐量和降低成本兩方面提升競爭力。

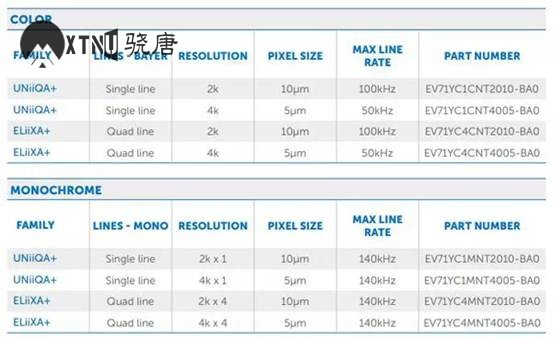

▲在NBASE-T接口規范的加持下，彩色版本的2K分辨率行頻可達100kHz，4K分辨率行頻可達50kHz，黑白版本更是全面升級為140kHz。最關鍵的是，用戶無需改變原有雙絞線布局，超五類、六類線纜均可完美實現，最大化的幫助用戶節省成本。
