掃描器掃描識讀條碼符號主要方式分為手動掃描、自動掃描及CCD掃描。
①手動掃描

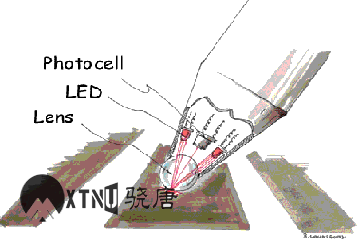

手動掃描比較簡單，掃描器內部不帶有掃描裝置，發射的照明光束的位置相對于掃描器固定，完成掃描過程需要手持掃描器掃過條碼符號，這種掃描器屬于固定光束掃描器。光筆和大多數卡式條碼閱讀器都采用這種掃描方式。光筆掃描示意圖見圖2-30。
圖2-30光筆的掃描示意圖
自動掃描是指條碼掃描器內部含有使掃描光束做掃描運動的裝置，如旋轉鏡組、擺鏡等。自動掃描的掃描光源為激光，圖2-31所示的為自動掃描的基本原理圖。
圖2-31自動掃描的基本原理
圖中，掃描光束從激光器（LS）發出，穿過半反透鏡面（BSP），再通過周期性旋轉的棱鏡（PG）的各反射鏡面，形成激光束的掃描運動。與此同時，照明光點在條碼符號上的反射光通過旋轉棱鏡的鏡面，經半反透鏡面（BSP）反射，經過會聚透鏡匯聚的光電探測器上。在這個掃描結構中，激光的掃描光束未經過接收光的透鏡系統，保持著激光光束細窄、光能集中的特點。但在透鏡系統外，激光光束和接收系統的光軸保持重合，這樣就保證了激光的照明點就是探測器的接收點。
手持激光掃描器的掃描裝置一般用擺鏡代替棱鏡，在內部震動線圈的驅動下擺動，實現掃描。而在超級市場中的全向激光掃描器注一般采用旋轉棱鏡掃描和全息掃描兩種方案。這兩種掃描方式都能產生多個方向、多個位置的掃描。

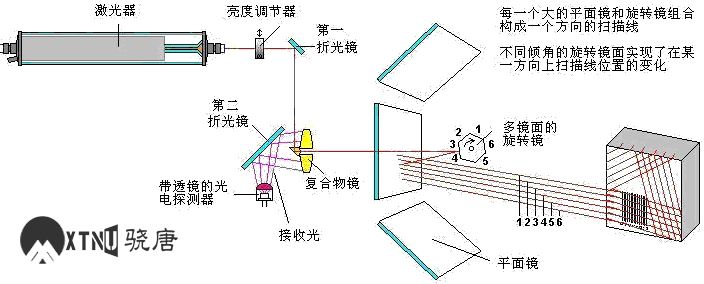

圖2-32所示的是一個典型的使用旋轉棱鏡實現的全向掃描結構示意圖。
圖2-32旋轉棱鏡掃描結構示意圖
在圖中的掃描光路中，每一個平面鏡和棱形旋轉鏡的多個鏡面（圖中是6個）組合就能形成某一個方向上的多條掃描線。三個平面鏡和旋轉鏡面的組合就構成了三個方向上的多線掃描。而掃描光點經平面鏡、旋轉鏡面原路返回，再由復合物鏡匯聚到光電探測器上。

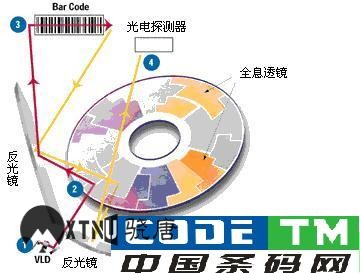

全息掃描的掃描原理更加新穎，其掃描裝置為一個旋轉的全息盤，這種全息盤代替了上面的旋轉棱鏡。圖2-33所示的是一個反射式全息掃描的結構示意圖。
圖2-33反射式全息掃描結構示意圖
全息掃描基本過程為：激光束①射到全息盤②，旋轉的全息盤實現光束掃描，然后掃描線掃過條碼符號③，最后反射光信號返回全息盤②，通過全息透鏡匯聚到光電探測器④上。
在該全息盤上，有多達20個掃描透鏡，加上和多個平面反射鏡的配對，它能掃除多達100條的掃描光線。經過設計，它特別擅長在多個距離上實現多方向多線掃描。另外全息掃描裝置具有結構緊湊、可靠性高和造價低廉等顯著優點。
CCD(Charge Coupled Device)——電荷耦合裝置是一種電子自動掃描的光電探測器，由光電二極管構成掃描器首先將條碼符號的整個圖像呈現在線陣的CCD上，然后CCD對其上的光信號進行光電轉換并進行自動掃描，并不需要增加任何運動機構，所以它是一種特殊的自動掃描。如圖2-34所示。
圖2-34 CCD掃描
