得利捷A30工業相機工業掃描器適應產品表面缺陷檢測

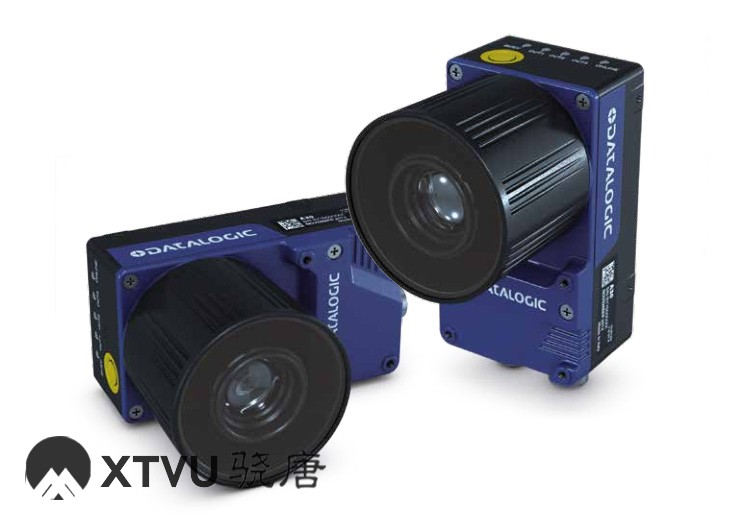

得利捷A30 系列智能相機是通用型獨立產 品，具有極高的性價比。該系列智 能相機具有防護等級高達IP67 的 外殼，可完美適用于苛刻的工業環 境。A30 系列智能相機包括一個VGA (640x480) CCD 成像器、內置的離散 I/O以及以太網接口和串行接口。此 外，得利捷Datalogic 提供的Impact 軟件 還有助于用戶實現靈活編程，由此滿 足所有的機器視覺應用需求。

• ? IP67 級外殼，帶密封連接器——無需笨重的附加外殼就可以滿足苛刻 環境要求

• ? 高品質VGA CCD 傳感器可提供穩定可靠的圖像性能

• ? 使用/不使用操作界面，能夠完美集成到應用系統或單獨使用

• ? 完整的Impact 軟件套件實現靈活編程，為用戶提供出色的檢測界面和 用戶界面

• ? 全面通信支持，包括RS232 串行接口、以太網接口和離散I/O，方便用戶 輕松將數據傳輸?shù)焦I(yè)平臺

• ? 實時操作系統提供準確的時間，方便用戶精確輸出檢查結果 優

• 分辨率 640 x 480 CCD

• 像素大小 7.4 x 7.4 um

• 成像器尺寸 1/3”

• 鏡頭接口 C-Mount

• 幀/秒 60

• 處理器 800 MHz TI Da Vinci

• 外殼 直角 - IP67

• 外殼最大尺寸（長×寬×高） 123 x 65 x 86 mm (4.84 x 2.55 x 3.41 in)

• 專用I/O 1路輸入—1路輸出

• 可配置I/O 1路輸入—2路輸出

• 光隔離I/O 是

• 外部按鈕 是

• 功率需求 10-30V直流 1.0 - 0.33 A

• RS-232串口 是

• 是否支持以太網 是

• 存儲空間大小 256 MB 閃存

• RAM 512 MB

• 工作溫度 0 to 45 °C

• 濕度（不結露） 0 to 90%

• 認證 CE, CSA

得利捷A30智能相機適用于機械加工材料或其他制成品表面劃痕、空隙等缺陷的檢 測。該系統可對表面缺陷的尺寸、位置及數量進行識別并量化，以便進行缺 陷分類和分析。此外，集成的高速I/O接口可實現快速彈出，或者將檢測信號 快速傳送到彈出機或其他設備（如PLC）。通過Impact控制面板管理軟件可 查看檢測圖像和數據，還可進行A30控制參數的設定。

由于具有可與昂貴的基于PC檢測系統相媲美 的高速特性，性價比優良的A30智能相機可在 幾毫秒內實現對零部件的高精度定位和旋轉 檢測。該性能使得A30智能相機非常適合在 檢查過程中對運動零部件進行定位，或者對 生產過程中產品因運動引起的不一致進行補 償。同時該性能是A30相機的標準特性，增強 了該款產品的檢測能力。

當對具有波狀外形的產品（例如連接器針腳）進行邊緣差異或外形缺陷檢測時，通過模板匹配，得利捷A30 相機可實現高達60幀/秒的可靠檢測。在系統設定好合格或者“完美“的部件標準后，再對缺陷產品進 行檢測時，可實現表面缺陷尺寸和數量的量化。然后設定公差參數，保證產品存缺陷在可允許誤差內 或者小于最大缺陷檢出數。通過高亮零部件檢測圖像中的缺陷區域，可直觀展示出缺陷的位置。
