信息

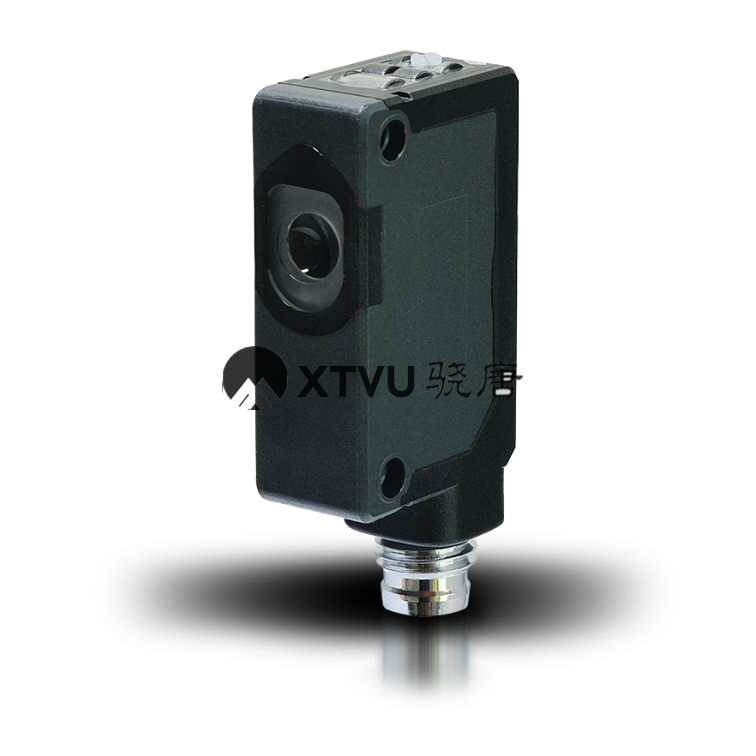

具有標準微型外殼的高性能傳感器，小型機械設備中大尺寸傳感器的理想替代選擇，滿足有限空間下的應用需求。
S3Z系列光電傳感器具有長工作距離、高性價比、小尺寸并帶有各種標準安裝配件，贏得了市場的廣泛認可，尤其是在遠東地區。
該系列傳感器包含不同型號：20m對射型、4m偏振鏡反射型、用于透明物體檢測的2m偏振型、700mm漫反射接近型、50至150mm窄光束型和50到300mm帶多圈機械微調設置的背景抑制型。
還可提供I級LASER（激光）型號：30m對射型、10m偏振鏡反射型和40至300mm背景抑制型。
該系列傳感器可提供NPN/PNP輸出，具備暗通或亮通工作模式，可使用電纜或M8接頭連接。傳感器采用罩印塑料外殼，即使在經常沖洗環境下也能提供最大的機械防護性能。
特點/優勢
? 產品規格齊全，包括LED型或LASER（激光）型
? 可用于透明物體檢測的2m偏振型
? 帶有LED或LASER（激光）發射功能的40-300mm背景抑制型
? 700 mm長工作距離的漫反射型，150mm窄光束漫反射型
? 4 m 偏振鏡反射型或10mLASER（激光）型
? 15 m對射型或30 mLASER（激光）型
? 3線制輸出配置（標配）
? IP67防護等級
? 抗干擾保護，允許兩個單元并排安裝
技術參數
? 漫反射型工作距離15或70cm
? 背景抑制型，紅色LED或激光光源，工作距離50-300mm
? 偏振鏡反射型工作距離4m，同軸透明物體檢測型工作距離2m，激光型工作距離10m
? 對射型工作距離15m，激光型工作距離30m
? 3線連接，提供2m電纜或M8連接器
? IP67級微型塑料外殼
? 正面帶M3螺紋孔
應用
? 加工及包裝機械
? 電子器件裝配
? 小型機械和訪問控制
產品序列提供以下型號：
產品訂貨號 | 產品描述 |
95B010001 | S3Z-PR-2-C11-PL DIF-PROX PNP LIGHT CABLE |
95B010011 | S3Z-PR-5-C11-PL DIF-PROX PNP LIGHT CONN |
95B010021 | S3Z-PR-2-C11-PD DIF-PROX PNP DARK CABLE |
95B010031 | S3Z-PR-5-C11-PD DIF-PROX PNP DARK CONN |
95B010161 | S3Z-PR-2-C11-NL DIF-PROX NPN LIGHT CABLE |
95B010171 | S3Z-PR-5-C11-NL DIF-PROX NPN LIGHT CONN |
95B010181 | S3Z-PR-2-C11-ND DIF-PROX NPN DARK CABLE |
95B010191 | S3Z-PR-5-C11-ND DIF-PROX NPN DARK CONN |
95B010040 | S3Z-PR-2-C01-PL FOC PROX PNP LIGHT CABLE |
95B010050 | S3Z-PR-5-C01-PL FOC PROX PNP LIGHT CONN |
95B010060 | S3Z-PR-2-C01-PD FOC PROX PNP DARK CABLE |
95B010070 | S3Z-PR-5-C01-PD FOC PROX PNP DARK CONN |
95B010200 | S3Z-PR-2-C01-NL FOC PROX NPN LIGHT CABLE |
95B010210 | S3Z-PR-5-C01-NL FOC PROX NPN LIGHT CONN |
95B010220 | S3Z-PR-2-C01-ND FOC PROX NPN DARK CABLE |
95B010230 | S3Z-PR-5-C01-ND FOC PROX NPN DARK CONN |
95B010081 | S3Z-PR-2-B01-PL RRX-POL PNP LIGHT CABLE |
95B010091 | S3Z-PR-5-B01-PL RRX-POL PNP LIGHT CONN |
95B010101 | S3Z-PR-2-B01-PD RRX-POL PNP DARK CABLE |
95B010111 | S3Z-PR-5-B01-PD RRX-POL PNP DARK CONN |
95B010241 | S3Z-PR-2-B01-NL RRX-POL NPN LIGHT CABLE |
95B010251 | S3Z-PR-5-B01-NL RRX-POL NPN LIGHT CONN |
95B010261 | S3Z-PR-2-B01-ND RRX-POL NPN DARK CABLE |
95B010271 | S3Z-PR-5-B01-ND RRX-POL NPN DARK CONN |
95B010121 | S3Z-PR-2-FG01-PL RX/TX PNP LIGHT CABLE |
95B010131 | S3Z-PR-5-FG01-PL RX/TX PNP LIGHT CONN |
95B010141 | S3Z-PR-2-FG01-PD RX/TX PNP DARK CABLE |
95B010151 | S3Z-PR-5-FG01-PD RX/TX PNP DARK CONN |
95B010281 | S3Z-PR-2-FG01-NL RX/TX NPN LIGHT CABLE |
95B010291 | S3Z-PR-5-FG01-NL RX/TX NPN LIGHT CONN |
95B010301 | S3Z-PR-2-FG01-ND RX/TX NPN DARK CABLE |
95B010311 | S3Z-PR-5-FG01-ND RX/TX NPN DARK CONN |
95B010320 | S3Z-PR-2-M01-NL BGD-SUPP NPN LIGHT CABLE |
95B010330 | S3Z-PR-2-M01-PL BGD-SUPP PNP LIGHT CABLE |
95B010340 | S3Z-PR-5-M01-NL BGD-SUPP NPN LIGHT CONN |
95B010350 | S3Z-PR-5-M01-PL BGD-SUPP PNP LIGHT CONN |
95B010390 | S3Z-PR-2-T51-ND RRX TRANSP NPN DARK CABL |
95B010380 | S3Z-PR-2-T51-PD RRX TRANSP PNP DARK CABL |
95B010370 | S3Z-PR-5-T51-ND RRX TRANSP NPN DARK M8 |
95B010360 | S3Z-PR-5-T51-PD RRX TRANSP PNP DARK M8 |
LASER | |
95B010440 | S3Z-PH-2-B01-PP PNP DARK LIGHT |
95B010460 | S3Z-PH-5-B01-PP PNP DARK LIGHT |
95B010450 | S3Z-PH-2-B01-NN NPN DARK LIGHT |
95B010470 | S3Z-PH-5-B01-NN NPN DARK LIGHT |
95B010480 | S3Z-PH-2-M01-PP PNP DARK LIGHT |
95B010500 | S3Z-PH-5-M01-PP PNP DARK LIGHT |
95B010490 | S3Z-PH-2-M01-NN NPN DARK LIGHT |
95B010510 | S3Z-PH-5-M01-NN NPN DARK LIGHT |
95B010520 | S3Z-PH-2-FG01-PP PNP DARK LIGHT |
95B010540 | S3Z-PH-5-FG01-PP PNP DARK LIGHT |
95B010530 | S3Z-PH-2-FG01-NN NPN DARK LIGHT |
95B010550 | S3Z-PH-5-FG01-NN NPN DARK LIGHT |
以下附件可用于簡化安裝和優化產品性能：
產品訂貨號 | 產品描述 |
95ACC2270 | ST-5039 L-SHAPE BRACKET S3Z |
95ACC2280 | ST-5040 PROTECTIVE BRACKET S3Z |
95ACC2370 | ST-5046 2-SIDES PROTECTIVE BRACKET S3Z |
95ACC2470 | S3Z-SLIT1? 0,5 mm slit for thourgh beam |
95ACC2480 | S3Z-SLIT2 ? 1 mm slit for thourgh beam |
95ACC2490 | S3Z-SLIT3 ? 2 mm slit for thourgh beam |
95ACC2500 | S3Z-SLIT4 0,5x18 mm slit for thourgh bea |
95ACC2510 | S3Z-SLIT5 1x18 mm slit for thourgh beam |
95ACC2520 | S3Z-SLIT6 2x18 mm slit for thourgh beam |
95ACC7850 | ST-S3Z-M18 S3Z FIX BRK M18 THREADED NOSE |
