信息

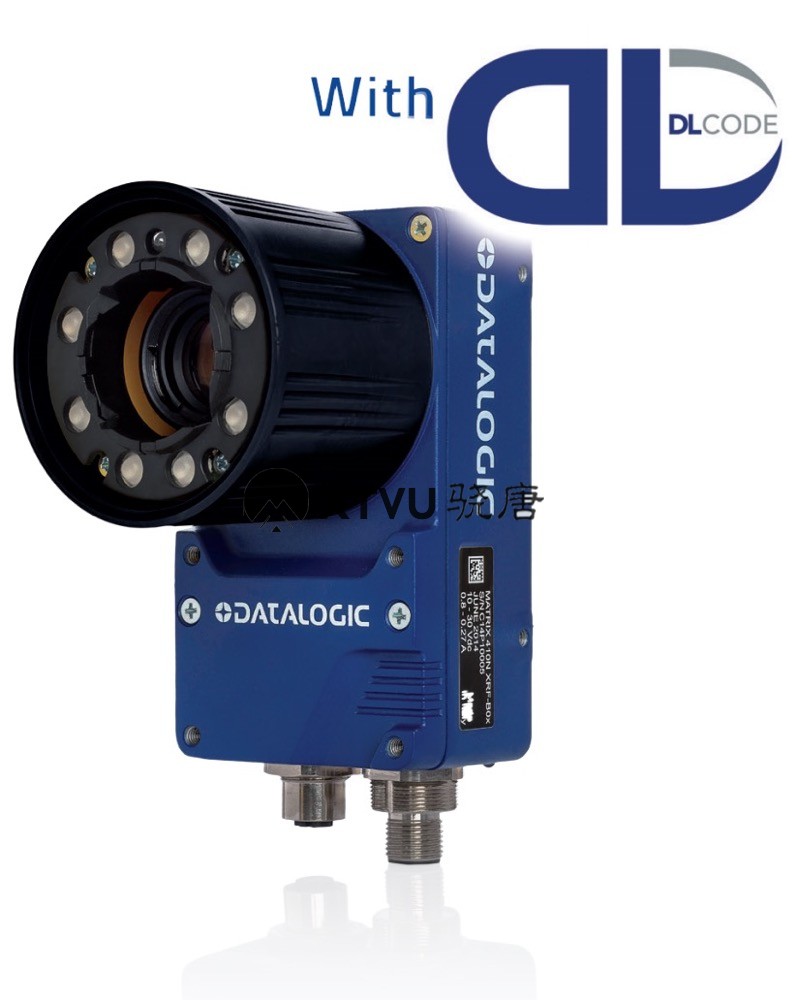

Matrix 410N?是一種工業2D影像式掃描器，用于材料處理和物流環境中的可追溯性應用。
Matrix 410N? 配備一個超快速影像傳感器，掃描速度2.0 MPixels，幀速率45 fps。嵌入式以太網連接，包括標準通信服務(TCP/IP, HTTP,FTP)和最常見的工業現場總線，如PROFINET IO, ETHERNET/IP,MODBUS TCP。
Matrix 410N具備高度靈活性，可輕松配置為單個設備讀取站或在多個設備中進行布局，以掃描更大的區域或多個側面。
Matrix 410N具備影像保存功能，以便于對讀取結果進行復查(作為無讀取)。最多可以儲存3.000個影像，或傳輸到外部FTP客戶端。
Matrix 410N使用方便，DL.CODE軟件支持圖形設置，并支持在線監控功能，包括實況圖像顯示、讀數統計和診斷。嵌入式激光瞄準器和專利綠點 - 投射到掃描區域 - 使用戶可以迅速確定掃描區域，并且，在沒有任何外部附件或軟件情況下非常容易確認讀取結果。
特性
· 專利的持續高亮度模式照明光源
· 專利Packtrack 2D技術用于小間距物體分揀的應用
· 嵌入式以太網連接：自帶Profinet , EtherNet IP,TCP/IP, FTP, HTTP
· 自帶圖像存儲器，可保存多達3000張的圖像（經縮放）
· 可接外部接線盒帶參數備份和顯示模塊
· 基于網頁的遠程WebSentinel軟件，具備圖像存檔數據庫
· DL.CODE?配置軟件和X-PRESS?，安裝簡單直觀
技術參數
尺寸 | 123 x 60,5 x 87 mm (4.84 x 2.38 x 3.42 in)含鏡頭保護蓋 | |
重量 | 482g（17盎司），包括鏡頭和內部照明器 | |
外殼材料 | 鋁 | |
工作溫度 | 0°至+ 50 °C（32至 122°F） | |
儲藏溫度 | -20 至 70 °C (-4 至 158 °F) | |
濕度 | 90%非冷凝 | |
防護等級 | IP67 | |
光學特性 | MATRIX 410N -5xx-xxx | MATRIX 410N -7xx-xxx |
SXGA (1280 x 1024) | UXGA (1600 x 1200) | |
CMOS sensor | CMOS sensor | |
幀率 | 60幀/秒 | 45幀/秒 |
閱讀角度 | 最大斜度: ± 35°; 方向: 0-360° | |
防靜電 | 是，配有防靜電前蓋 | |
可讀條形碼 | 1維碼：所有標準的1維條形碼 2維碼：Data Matrix、QR Code、Micro QR、Maxicode和Aztec 郵政編碼：英國皇家郵政、日本郵政、Planet、Postnet和其他類型條形碼 | |
通訊接口 | RS232 + RS232/RS422/RS485傳輸速率最高可達1152 Kbit/s | |
以太網IEEE 802.3和IEEE 802.3U 100 BaseTX兼容 | ||
ID-NET?端口高達1 Mbps | ||
連接模式 | Pass Through（直通）、Master/Slave（主/伺服）以及以太網點對點傳輸 | |
數字輸入 | 2個，可編程，光耦隔離并且無極性 | |
數字輸出 | 2個，可編程，光耦隔離 | |
編程方法 | X-PRESS?人機界面 | |
用戶界面 | 蜂鳴器、可編程按鈕、LED燈（狀態、串口、觸發、成功、準備、通電、網絡狀態、成功閱讀點） | |
條形碼質量度量 | AIM DPM, ISO/IEC 15415, ISO/IEC 15416, ISO/IEC 16022, ISO/IEC 18004, AS9132A | |
電源供給 | 10 VDC到30 VDC | |
電源功耗 | 最大為8W；一般為5W | |
應用
該系列產品目前可以滿足以下應用需求:
· DPM 閱讀與質量鑒定
· 輪胎分揀
· 印刷電路板PCB的裝配
· 電子產品跟蹤
· 醫療設備的追溯
· 食品和飲料
型號描述：
產品序列提供以下型號：
產品訂貨號 | 產品描述 | |
Matrix 410N 閱讀器主機 | 937401082 | MATRIX 410N 500-010 1.3MP-60FPS-ETH |
937401083 | MATRIX 410N 700-010 2.0MP-45FPS-ETH | |
聚焦鏡頭 | 93ACC1793 | LNS-1006 6MM C口鏡頭 |
93ACC1794 | LNS-1109 9MM C口鏡頭 | |
93ACC1795 | LNS-1112 12,5MM C口鏡頭 | |
93ACC1796 | LNS-1116 16MM C口鏡頭 | |
93ACC1797 | LNS-1125 25MM C口鏡頭 | |
93ACC1798 | LNS-1135 35MM C口鏡頭 | |
93ACC1799 | LNS-1135 35MM C口鏡頭 | |
內部照明模塊 | 93A401019 | LT-001 內部LT紅色窄角度 |
93A401020 | LT-002 內部LT紅色寬角度 | |
93A401021 | LT-003 內部LT白色窄角度 | |
93A401023 | LT-005 內部LT藍色DPM | |
93A401022 | LT-004 內部LT 白色寬角度 | |
93A401024 | LT-006 內部LT 紅色超窄角 | |
93A401030 | LT-007 內部LT 紅色超窄角+激光 P | |
93A401026 | LT-010 高亮LT 藍色超窄角 | |
93A400031 | LT-011 高亮LT 紅色超窄角 |
