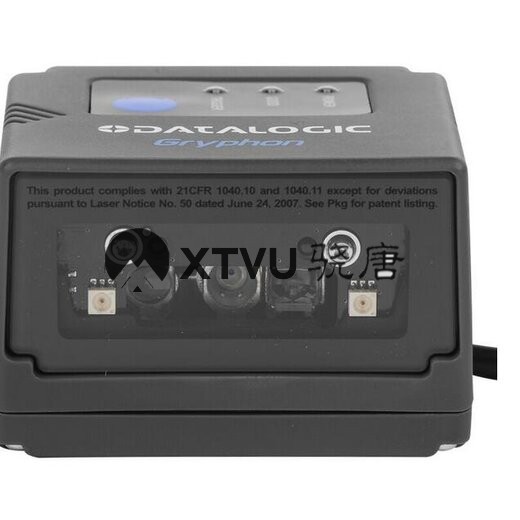

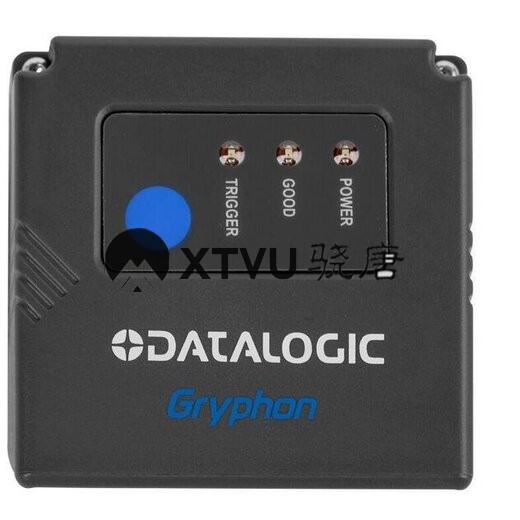

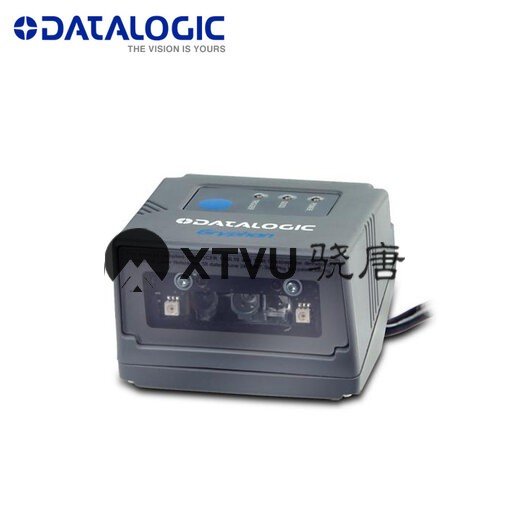

得利捷Datalogic GRYPHON I GFS4400 固定式二維影像條碼掃描模塊介紹

    Gryphon? 4000系列代表的是Datalogic ADC的高價值數據采集設備。使用***的影像技術，Gryphon ?GFS4400 2D固定式二維影像條碼掃描模塊提供給用戶 一個完全***的OEM使用解決方案，它易于集成到自助服務一體機、核價器、 售票、文檔處理和實驗室應用，以及自助售貨機和其他自動設備中。

    易于集成的設計理念，讓Gryphon GFS4400 2D掃描模塊為系統設計者提 供了一個“即插即用”的解決方案。采 用抗高沖擊樹脂構造，經得起溶劑和消 毒液反復清洗，同時密封外殼符合工業 標準，防水防塵，提供可靠的掃描性能。

    GFS4400 2D OEM掃描模塊憑借的 近距離掃描特性，廣角視野，高移動耐 受性，快速閱讀，在***以及讀取受損 條碼方面為用戶提供了***的性能。與 所有Gryphon掃描器相同，GFS4400掃 描模塊擁有Datalogic的“綠點”專利技術，提供有效的讀取反饋。

    因?yàn)镚FS4400 OEM掃描模塊深紅色的穩定照明光線，使得用戶的使用舒適度***化。與競爭產品閃爍的光線相比，***睛來說更易分辨，同時高可見度的4 點瞄準器定義了一個***的閱讀區域， 可減少意外讀取的次數。瞄準器的中心十字在多條形碼的環境下，為目標條碼進行了***。

    GFS4400 OEM掃描模塊，針對類似郵政碼、PDF417這樣的堆疊碼和復合碼等的一維和二維條形碼，可提供快速讀取性能。對移動營銷或***應用而言，這款影像式掃描模塊同樣能在讀取移動設備上的條形碼時表現出***的性能。    采集簽名以及掃描文件需要單獨設備來完成，但是有了GFS4400 OEM掃描模塊之后，這些單獨設備便不再需要了。    GFS4400 OEM掃描模塊中有幾種觸發模式可供使用。首先，該掃描模塊可自動感測物體并自動觸發。還有一種連續掃描模式，可在條形碼通過其視野范圍時自動掃描并傳輸數據。另外也可以通過可編程序邏輯控制器（PLC）或從傳感器外部遠程觸發。?    GFS4400 OEM掃描模塊有支持RS-232串口的GFS4450-9型號和支持USB接口的GFS4470型號。USB版本支持易于集成的USB-HID或用于模擬串行通信的USB COM。

得利捷Datalogic GRYPHON I GFS4400 固定式二維影像條碼掃描模塊特性1、在掃描目標上顯示中心十字的高可見度4點瞄準器2、全向讀取3、高移動耐受光學性能4、影像采集與文件掃描功能5、可讀取4mils高密度條碼6、可讀取一維碼、二維碼和郵政碼，以及堆疊碼、復合碼7、可選接口：RS-232串口或USB接口8、Datalogic的綠點專利技術可提供有效讀取反饋9、集成了“成功讀取”提示功能蜂鳴器10、可選擇自動感應或手動觸發11、抗高沖擊樹脂外殼構造，耐溶劑清洗12、防水防塵密封等級：IP54

得利捷Datalogic GRYPHON I GFS4400 固定式二維影像條碼掃描模塊詳細參數

譯碼能力

一維碼/線性碼：對所有標準一維碼包括GS1 DataBar?線碼可自動區分和譯碼.

二維碼：Aztec Code; Data Matrix; MaxiCode; Micro QR Code; QR Code; 中國漢信碼

堆棧碼：EAN/JAN Com***ites; GS1 DataBar Com***ites; GS1 DataBar Expanded Stacked; GS1 DataBar Stacked; GS1 DataBar Stacked Omnidirectional; MacroPDF; MicroPDF417; PDF417; UPC A/E Com***ites

郵政碼：IMB; KIX Post; Planet Code; Postnet; Royal Mail Code (RM4SCC); 中國郵政碼; 日本郵政碼; 澳大利亞郵政碼; 英國郵政碼; 韓國郵政局代碼

電器

電流：工作狀態（標稱）: < 180 mA @ 5 VDC

待機/空閑（標稱）:

在線和串行在線模式: 65 mA

自動目標感應模式: 115 mA

輸入電壓 5 VDC +/- 5%

環境

抗跌落：可承受多次從0.76米/2.50英尺跌落水泥地的撞擊.

溫度：儲藏/運輸: -20 至 70 °C / -4 至 158 °F

工作狀態: -20 至 50 °C / -4 至 122 °F

濕度（非冷凝）：5-

環境光：0 至 100.000 Lux

防水和防塵密封：IP54

接口

接口：OEM (IBM) USB; RS-232; USB: USB COM; USB HID鍵盤

物理參數

可選顏色：滿足一定***購買量要求可以選擇其他用戶顏色和標識; ***

尺寸：3.9 x 5.7 x 5.8 cm / 1.5 x 2.2 x 2.3 in   39*57*58 mm

重量：RS-232: 204.0 g / 7.2 oz (包括電纜）

      USB: 170.0 g / 6.3 oz （包括電纜）

識讀性能

光源：瞄準: 650 nm VLD

分辨率（***）：1D Linear: 0.102 mm / 4 mils

               Data Matrix: 0.178 mm / 7 mils

               PDF417: 0.102 mm / 4 mils

影像感應器 Wide VGA: 752 x 480 pixels

影像撲捉：圖像格式; BMP, JPEG, TIFF; Greyscale: 256, 16, 2

打印對比度（***）：25%

識讀指示：Datalogic Green Spot 綠點成功識讀反饋; 蜂鳴器（音調可調）; 識讀LED

識讀角度：卷曲度: +/- 180°; 斜度: +/- 40°; 歪曲度（偏離）: +/- 40°

掃描范圍

標準景深：***景深由條碼長度和掃描角度決定。 視打印分辨率，對比度和環境光而定。

Code 39: 5 mils: 4.7 至 17.7 cm / 1.8 至 7.0 in Code 39: 10 mils: 1.7 至 33.2 cm / 0.7 至 13.1 in

Data Matrix: 10 mils: 2.7 至 17.1 cm / 1.0 至 6.7 in

Data Matrix: 15 mils: 1.2 至 24.6 cm / 0.5 至 9.7 in

EAN: 13 mils: 2.5 至 41.9 cm / 1.0 至 16.5 in

PDF417: 10 mils: 2.2 至 23.9 cm / 0.9 至 9.4 in

QR Code: 10 mils: 3.5 至 16.0 cm / 1.4 至 6.3 in

安全與***

機構認證：所符合的相關認證見產品快速參照手冊。 本產品滿足使用所的安全和***認證

激光類別：IEC 60825 Class 2; 小心激光輻射-切勿直視激光束

環境符合：符合中國RoHS; 符合歐盟RoHS
