1980年代晚期，美國知名的UPS(United Parcel Service)快遞公司認知到利用機器辨讀資訊可有效改善作業效率、提高服務品質，故從1987年開始著手於機器可讀表單(Machine Readable Form)的研究，發覺到條碼是相對成本最低的可行方案。為了能達到高速掃瞄的目的，UPS舍棄了堆疊式二維條碼的做法，重新研發一種新的條碼，在1992年時推出UPS code，并研發出相關設備，此即Maxicode二維條碼的前身。　　1996年時，美國自動辨識協會(AIMUSA)制定統一的符號規格，稱為Maxicode二維條碼，也有人稱USS-Maxicode二維條碼(Uniform Symbology Specification- Maxicode)。本文所指的Maxicode二維條碼，都是遵循AIMUSA所制訂的標準。

　　Maxicode二維條碼是一種中等容量、尺寸固定的矩陣式二維條碼，它由緊密相連的六邊形模組和位於符號中央位置的定位圖形所組成。Maxicode二維條碼是特別為高速掃瞄而設計，主要應用於包裹搜尋和追蹤上。UPS除了將Maxicode二維條碼/牛眼碼應用到包裹的分類、追蹤作業上，并打算推廣到其他應用上。1992年與1996年所推出的Maxicode二維條碼符號規格略有不同，就外觀上來看，圖1的左邊是1992年剛推出的樣子，右邊則是現在Maxicode二維條碼應有的樣子。由于其外觀形象，有名：牛眼碼。

圖1 Maxicode二維條碼的外觀

Maxicode二維條碼的基本特征

　　外形近乎正方形，由位於符號中央的同心圓(或稱公牛眼)定位圖形 (Finder Pattern)，及其周?chē)呅畏涑彩浇Y(jié)構的資料位元所組成，這種排列方式使得Maxicode二維條碼可從任意方向快速掃瞄。其外觀與中心放大圖如圖2所示。

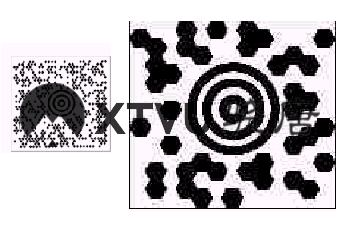

圖2 Maxicode二維條碼外觀與中心放大圖

　　符號大小固定。為了方便定位，使解碼更容易，以加快掃瞄速度，Maxicode二維條碼的圖形大小與資料容量大小都是固定的，圖形固定約1平方英寸，資料容量最多93個字元。

　　定位圖形：Maxicode二維條碼具有一個大小固定且唯一的中央定位圖形，為叁個黑色的同心圓，用於掃瞄定位。此定位圖形位在資料模組所圍成的虛擬六邊形的正中央，在此虛擬六邊形的六個頂點上各有3個黑白色不同組合式所構成的模組，稱為「方位叢」(Orientation Cluster)，其提供掃瞄器重要的方位資訊，見圖3。

圖3 Maxicode二維條碼的符號排列方式

　　每個Maxicode二維條碼均將資料欄位劃分成兩大部分，圍在定位圖形周?chē)纳罨疑涑卜Q(chēng)為主要訊息(Primary Messages)，其包含的資料較少，主要用來儲存高安全性的資料，通常是用來分類或追蹤的關鍵資訊，其包括60個資料位元和60個錯誤糾正位元。

　　主要訊息有兩個特殊作用，其中最重要的是包含4個模式位元(Mode Bits)，圍在定位圖形右上方全白的方位叢左邊，以淡灰色所標識的四個位元即是，其直接指示出其馀的資料編碼模式。另一個用途是，剩馀的56個資料位元?jiǎng)t依包裹分類追蹤需要的所有資訊編碼成結構化收件人訊息(Structured Carrier Messages)，因此大部份在高速掃瞄的狀況下，只需要將主要訊息解碼就夠了。

　　在主要訊息外圍的淡灰色部份(未表示完全)，用來儲存次要訊息(Secondary Messages)，其提供額外的訊息，如來源地、目的地等人工分類時所需的重要資訊。

模式：是一種允許符號有不同結構的機制，Maxicode二維條碼共有7種模式(模式0~模式6)，但其中有2個模式(模式0、模式1)已作廢。

(二) 錯誤糾正能力
Maxicode二維條碼具有復雜而堅固的錯誤糾正能力，以確保符號中的資訊是正確的，就算條碼受到部份損毀，內部?jī)?chǔ)存的資訊仍可完整讀出。

(叁) 解碼速度
Maxicode二維條碼的最大優點在於其解碼速度相當快，Maxicode二維條碼可在速度為每分鐘550英 的輸送帶上成功讀取。

Maxicode二維條碼的組成

編碼字元集
Maxicode二維條碼允許對256個國際字符編碼，包括值0~127的ASCII字元和128~255的擴展ASCII字元。在數字組合模式下，可用6個字碼表示9位數字。用於代碼切換和其他控制字元也包括在其字元集中。

Maxicode二維條碼符號字元的表示

每個字元由6個六邊形的模組組成。

每個模組表示一個二進制位，深色模組表示 “1” ，淺色模組表示 “0”。

通常六個模組排成3層，順序?yàn)橛疑现磷笙拢?jiàn)圖4所示。

圖4 Maxicode二維條碼的位元組成排列方式

　　由於Maxicode二維條碼符號的特殊結構，符號字元具有特殊的排列形式。

字碼集
字碼是介於數字字元和符號字元間的值，也是錯誤糾正計算的基礎。Maxicode二維條碼的字碼集共有64個，范圍為0~63，二進位表示為000000~111111。在每符號字元中，最高有效位是編號最低的模組。

符號尺寸
每個Maxicode二維條碼符號共有884個六邊形模組，分33層圍繞著中央定位圖形，每一層分別由30個或29個模組組成。符號四周應有空白區。每個Maxicode二維條碼包括空白區在內，尺寸固定為28.14mm×26.91mm，約1平方英寸。中央定位圖形相當於90個模組的大小。

資料容量
884個六邊形模組中，有18個模組用於定位，剩馀866個為資料模組，扣掉2個未使用的模組，用於表示資料編碼和錯誤糾正的模組共有864個，包含144個6位元的符號字元，其中至少須有50個以上的錯誤糾正字元，以及1個模式字元，因此資料容量最大為93個字元，若純?yōu)閿?shù)字字元，則可存放138個。

錯誤糾正
Maxicode二維條碼提供標準錯誤糾正(Standard Error Correction, SEC)與增強錯誤糾正(Extended Error Correction, EEC)兩種錯誤糾正等級，這兩種等級需要不同數量的字，提供不同水準的錯誤恢復能力，SEC的錯誤復原能力達16%，EEC則可達25%。這兩種錯誤糾正等級的基本特性如表所示。采用哪一種錯誤糾正等級是由模式字元所指定。

Maxicode的錯誤糾正等級

Maxicode的模式

　　如前所述，每個Maxicode有1個模式字元，用來定義符號的資料與錯誤結構，模式的編碼是主要訊息的一部份。

原本於1992年推出的UPS code的規格只有兩種模式：

模式0：主要訊息為一個結構化收件人訊息，次要訊息至多可編入84個大寫英文字母，或數字、標點符號。

模式1：主要訊息加上次要訊息至多可編入93個大寫英文字母，或數字、標點符號。

不過上述兩種模式已廢除，由新規定的模式2和模式3取代模式0，由模式4取代模式1。AIMUSA所規定的新模式及其內容為：

模式2：主要訊息為一個結構化收件人訊息加上一個數字型態的郵遞編號，次要訊息至多可編入84個字元(character)。

模式3：主要訊息為一個結構化收件人訊息加上一個文數字型態的郵遞編號，次要訊息至多可編入84個字元。

模式2及模式3適用於運輸業者，此時符號表示收件人定義的目的地地址及服務類型。符號的前120位用增強錯誤糾正(EEC)表示收件人結構化資訊，而符號的其馀部份用標準錯誤糾正(SEC)表示其它資訊。收件人訊息的結構如表。

結構化收件人訊息的結構

模式4：主要訊息加上次要訊息至多可編入93個字元。
模式4是標準符號，其指示在主要訊息部分采用EEC，而在次要訊息部分采用SEC，這種模式下共有93個資料字碼。

模式5：主要訊息加上次要訊息至多可編入77個字元。
模式5是全EEC模式，其指示在主要訊息及次要訊息部份全部采用EEC，符號有77個資料字碼。

模式6：主要訊息加上次要訊息至多可編入93個字元。
模式6為掃瞄器編程模式，其指示符號表示的訊息是用於掃瞄器編程，主要訊息采用EEC，次要訊息采用SEC。

上述一個 “字元”是指6位元的符號字元。目前模式字元其實只用了編號3~6號等4個位元，放在符號的第一個符號字符中。將Maxicode的模式再做一總結。

Maxicode的模式

Maxicode的解碼步驟

• 抓取一個包含Maxicode標簽的影像。


• 定位到公牛眼(同心圓定位圖形)。


• 調整抓取到的Maxicode影像大小。


• 蓋掉公牛眼(公牛眼部份轉成空白)。


• 加強每一個六邊形的邊緣。

• 執行一個向前掃瞄的動作。


• 定位至掃瞄到的叁個亮點(虛擬六邊形的左上角)。


• 執行一個反向的掃瞄動作。


• 計算出標簽的方向後，決定使用該方向的方位叢。


• 使用反向的掃瞄影像，定位到每一個六邊形的中央，再與原先的影像進行比對。


• 重建二進位順序。

• 執行錯誤偵測與糾正，獲得原始訊息。
