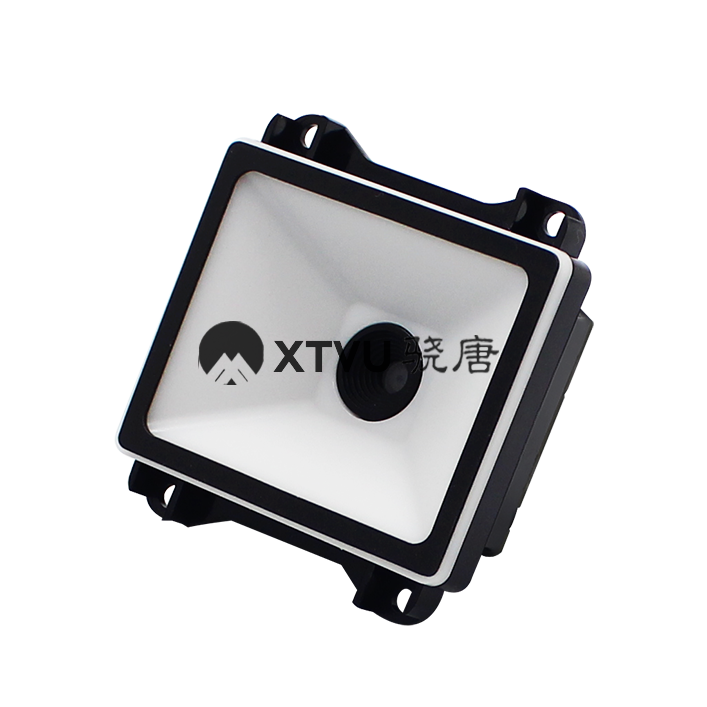

新大陸NLS-EM25二維碼讀頭模塊
添加時間：2023-06-20 10:04:38
來源：
新大陸NLS-EM25二維碼讀頭模塊簡介
新大陸NLS-EM25二維碼讀頭模塊有卓越的屏幕識讀能力，針對屏幕條碼做特殊調校與優化，可適應低亮度及各類貼膜的大數據量屏幕條碼，并提供USB和RS-232接口，蜂鳴器與按鍵，可以透過杜邦口接線直連通訊，適合VTM柜、電商自提柜、智能家居儲物柜、ATM自助柜、自助查詢終端、排隊叫號設備等應用。
新大陸NLS-EM25二維碼讀頭模塊特性
◆ 核心技術
采用自主研發的第六代核心解碼技術，可快速識讀各類品質的條碼。
◆ 卓越的屏幕識讀能力
針對屏幕條碼做特殊調校，可適應低亮度及各類貼膜的大數據量屏幕條碼。
◆ 接口豐富
提供USB和TTL-232接口，滿足更多接口需求。
◆ 高運動容差
采用新的BSI高靈敏度全局曝光與高幀率的CMOS，最快可以捕獲每秒2.3米移動中的手機支付碼，再快的刷手全都抓的住！
新大陸NLS-EM25二維碼讀頭模塊詳細參數
掃描性能 | 圖像傳感器 | 640*480 CMOS傳感器 | |||
照明 | 白色LED | ||||
識讀碼制 | 2D | PDF417,QR Code, Micro QR, DataMatrix, Chinese Sensible Code, GM Code, MicroPDF417 Code, CODEONE | |||
1D | EAN-8, EAN-13, UPC-E, UPC-A, Code128, UCC/EAN128, I2Of5, ITF14, ITF6, Matrix 25, CodaBar, Code39, Code93, ISSN, ISBN, Industrial25, Standard25, Plessey, Code11, MSI Plessey, UCC/EAN Composite, GS1 Databar, China Post 25, Code 49, Code 16K等 | ||||
識讀精度* | ≥5mil | ||||
典型識讀景深*
| EAN-13 (13mil) | 25mm~110mm | PDF417 (6.7mil) | 35mm-45mm | |
QR Code (15mil) | 0mm~90mm | Data Matrix (10mil) | 35mm-50mm | ||
手機公交碼 | 38mm-135mm | ||||
符號反差* | ≥30% | ||||
條碼靈敏度** | 手機公交碼 | 傾斜±40°，偏轉±45°，旋轉360° | |||
運動容差* | 最高230 cm/s(微信支付) | ||||
視場角度 | 水平 68°，垂直 51°，對角84.8° | ||||
機械/電氣 參數 | 通訊接口 | TTL-232，RS-232，USB | |||
外觀尺寸 | 61.5(W)×65.5(D)×31.9(H)（最大值） | ||||
提示方式 | 蜂鳴器、綠色指示燈 | ||||
重量 | 33g | ||||
工作電壓 | 12pin FPC 臥式插座：3.3-5 VDC±5% | ||||
4pin 杜邦插座USB接口：3.3-5 VDC±5% 4pin 杜邦插座RS232接口：3.3-5 VDC±5% | |||||
額定功耗@5.0VDC | 1129mW(典型值) | ||||
電流@5.0 VDC | 工作 | 237mA(典型值)，319mA(最大值) | |||
待機 | 69mA | ||||
額定功耗@3.3VDC | 1103mW(典型值) | ||||
電流@3.3VDC | 工作 | 335mA(典型值)，479mA(最大值) | |||
待機 | 93mA | ||||
環境參數 | 工作溫度 | -40℃~+60℃ | |||
儲存溫度 | -40℃~+75℃ | ||||
工作濕度 | 5%~95%(無凝結) | ||||
環境光照 | 0~100,000LUX | ||||
國際認證 | FCC Part15 Class B，CE EMC Class B | ||||
配件列表 | 開發板 | 開發板帶觸發按鍵和蜂鳴器，具備RS-232和USB輸出 | |||
數據線 | USB | USB數據線，用來連接開發板和信息接收主機 | |||
RS-232 | RS-232數據線，用來連接開發板和信息接收主機或設備通過4pin杜邦插連接上位機 | ||||
電源適配器 | 5V電源適配器，配合RS-232數據線給開發板供電 | ||||
*測試條件：環境溫度=23℃；環境照度=300 LUX白熾燈；紙質碼使用新大陸制定的測試樣碼；屏幕碼使用5.5寸安卓手機，亮度100%
**測試條件：測試距離=（最小景深+最大景深）/2；環境溫度=23℃；環境照度=300 LUX白熾燈
2D：QR CODE; 10 Bytes; 最小條空寬度=15 mil; PCS=0.8;
*規格如有更改，恕不另行通知*
