串行接口(交叉線和直連線的區別)
添加時間:2025-10-12 19:51:36
來源:

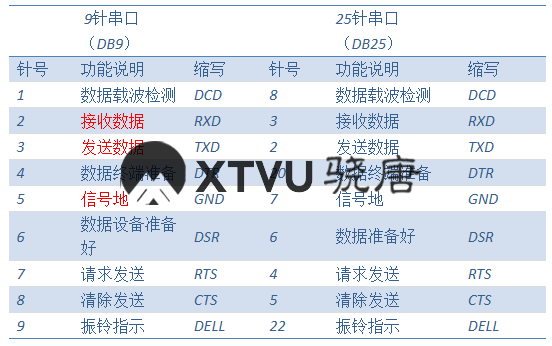

串口通信基本接線方法
9針串口(DB9)
25針串口(DB25)
針號
功能說明
縮寫
針號
功能說明
縮寫
1
數據載波檢測
DCD
8
數據載波檢測
DCD
2
接收數據
RXD
3
接收數據
RXD
3
發送數據
TXD
2
發送數據
TXD
4
數據終端準備
DTR
20
數據終端準備
DTR
5
信號地
GND
7
信號地
GND
6
數據設備準備好
DSR
6
數據準備好
DSR
7
請求發送
RTS
4
請求發送
RTS
8
清除發送
CTS
5
清除發送
CTS
9
振鈴指示
DELL
22
振鈴指示
DELL
交叉線
一般情況下常用的是交叉線,傳輸數據,一般只用 3 線,按下列對應關系相連
A 端 B 端
2 發送 3 接收
3 接收 2 發送
5 信號地 5 信號地
直連線
顧名思義“直連”即直接連通,對應關系如下:
A 端 B 端
1 1
2 2
3 3
. .
. .
9 9
如果兩設備完全相同(管腳定義相同)則需用直連線連接。
