電源適配器接頭的極性
添加時間：2025-10-18 10:32:26
來源：
使用各種電子設備，肯定要使用到電源適配器(adapter)。在電源適配器的標簽上面一般會有幾項是需要注意的。第一，是adapter的“INPUT/輸入”，在中國通用的一般是AC100-240V~50-60Hz，這說明這個adapter可以在100V-240V的交流電壓下面正常工作；第二就是adapter的“OUTPUT/輸出”，比如：DC 12V=1A，代表額定電壓為12V的直流電，最高電流為1A。兩個數字可以很快速的算出這個adapter的瓦數，例如這個adapter，電壓12V*電流1A=12W（功率），說明這個電源就是12W的adapter。
除此之外，還要注意adapter的插頭要和用電設備的接口要匹配，能正好插進去。一般Adapter這邊是公頭，設備端是母頭。Adapter的輸出端插頭一般是空心圓柱體，我們稱之為DC頭。圓柱形DC頭的外面為金屬部分，中間為塑膠絕緣部分，內層為彈片或者金屬內壁，內壁為兩片金屬?gòu)椘腄C頭稱為音叉DC頭，內壁為整片連起來的金屬稱為為直插DC頭。
DC頭的極性一般為內正外負，但這個不是絕對的。今天，我們的硬件工程師要變更原理圖，原因是電源適配器的接口正負極反了，我們用的適配器的插頭就是是內負外正的。
所以我才知道，原來適配器的接頭，正負極是不統一的。

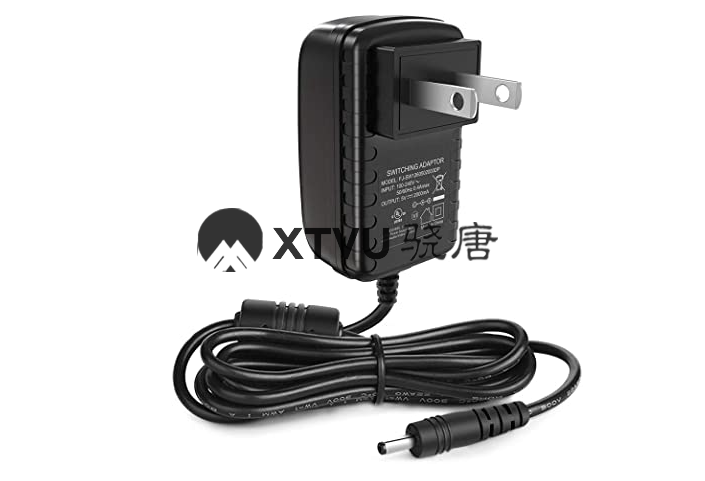

比如一般電源適配器長這樣：

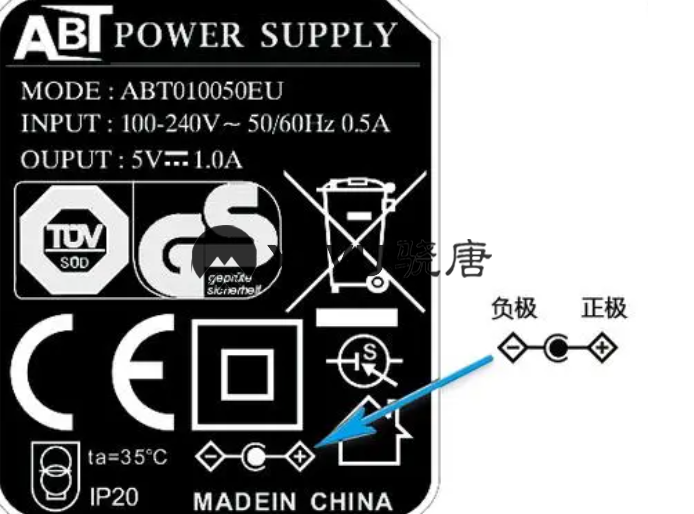

在其標簽上找到下面標識：
這個就表示圓柱形插頭的內壁是正極，外壁是負極，能夠根據適配器的規格說明書或包裝上的標識來區分。在使用適配器時要注意區分，不要以為能插進去、電壓電流滿足條件就能用，還有可能兩個電源適配器的正負極不同。一旦你用的電源適配器和設備本來需要的電源適配器的正負極是反的，那造成的后果可能是不可想象的。
如果實在不確定適配器插頭的內外層的電壓，也可以使用萬用表進行測量。
DC音叉頭和直插頭的區別
電源適配器DC音叉公頭也簡稱DC音叉頭, 電源適配器DC直插公頭也簡稱為DC直插頭, DC音叉頭和DC直插頭同屬于電源適配器DC插頭中的一種, 他們的差別只在內壁部分。
音叉DC頭的內壁上有兩片對應的金屬?gòu)椘贒C頭內壁上有兩個彈簧片用于與DC座金屬內針接觸連接，主要是插拔力可以按用戶需要用不同的彈簧片，目的是使插頭接觸性和穩固性都是比較好的.因?yàn)閮?nèi)部為彈簧片接觸所以對與之匹配的DC座內針要求比較尺寸稍微寬松一點,例如5.5*2.5音叉插頭可以與5.5*2.5相匹配的插座匹配也可以與5.5*2.1相匹配的插座匹配,但如果DC頭內壁上的兩個彈簧片彈力不足的情況下肯定會接觸不良。
直插DC頭的內壁就沒有彈片,整個內壁為一個光滑的金屬圓柱體,與之相匹配的DC座內針接觸連接,相對于音叉插頭其穩固性就沒那么好.但是在大電流的情況下使用比較穩定,因?yàn)橹辈錎C頭內壁與DC座金屬內針接觸面積要大于音叉DC頭，它對DC座金屬內針尺寸要求比較嚴格，例如5.5*2.5音叉插頭只可以與5.5*2.5相匹配的插座匹配，與5.5*2.1相匹配的插座匹配的話就無法匹配接觸到或者發生接觸不良的情況.
